Опис

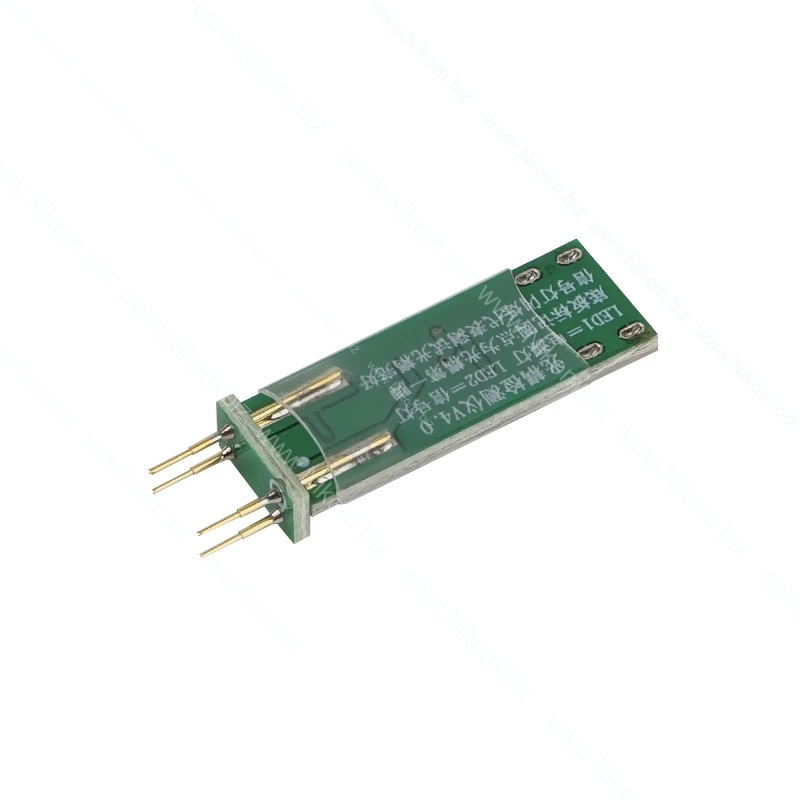

Даний модуль дозволяє проводити перевірку чотирививідних оптронів. Пристрій максимально простий у використанні. Для проведення тестування необхідно:

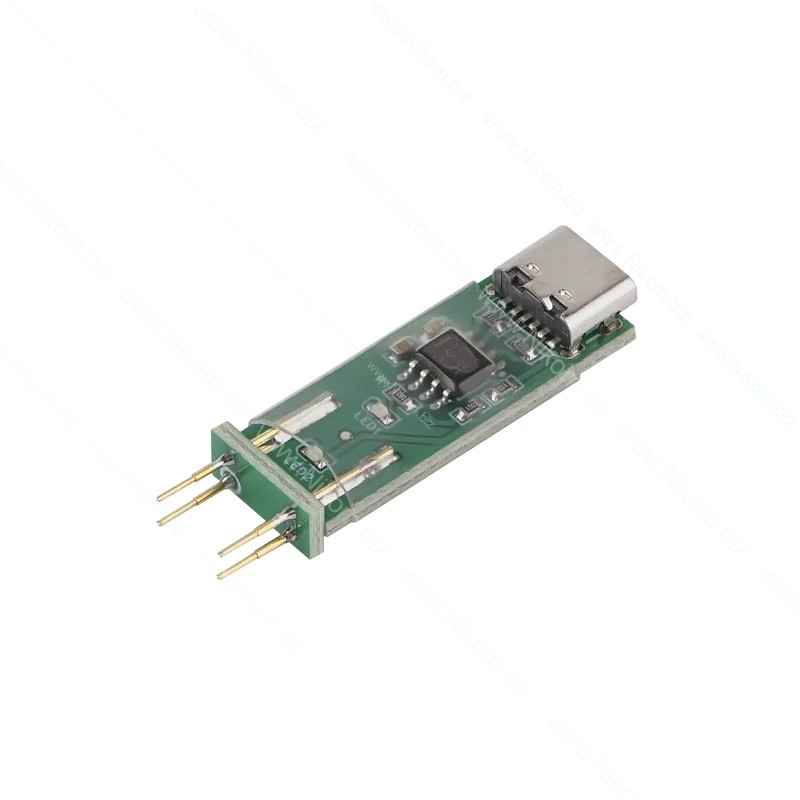

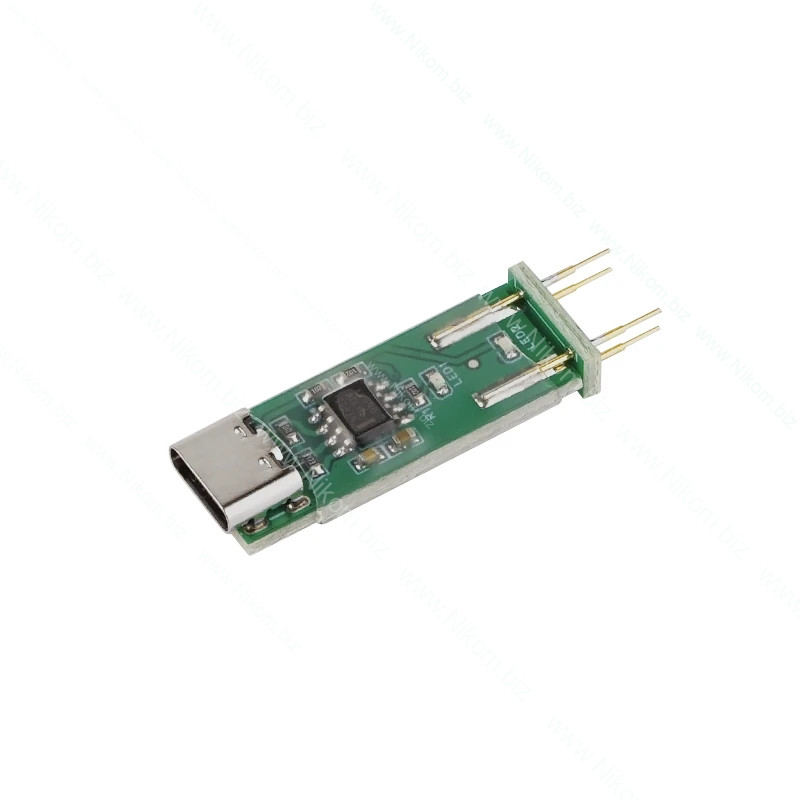

• підключити тестер до зовнішнього джерела живлення 5 В за допомогою встановленого на платі модуля гнізда type-C, при цьому світлодіод LED1 буде світитися червоним світлом, сигналізуючи про наявність живлення;
• відключити від живлення тестований елемент, переконатися, що електролітичні конденсатори розряджені (якщо оптрон встановлений на платі будь-якого пристрою);
• притиснути щупи тестера до відповідних ніжок оптрона (мітка на щупі у вигляді кільця відповідає позначеній точкою ніжці оптопари);
• якщо оптрон справний, світлодіод LED2 буде блимати, у разі несправності світлодіод LED2 не світитиме або світитиме постійно.

Технічні характеристики

• напруга живлення: 5 В;
• габаритний розмір: 41х12х5 мм.
