Опис

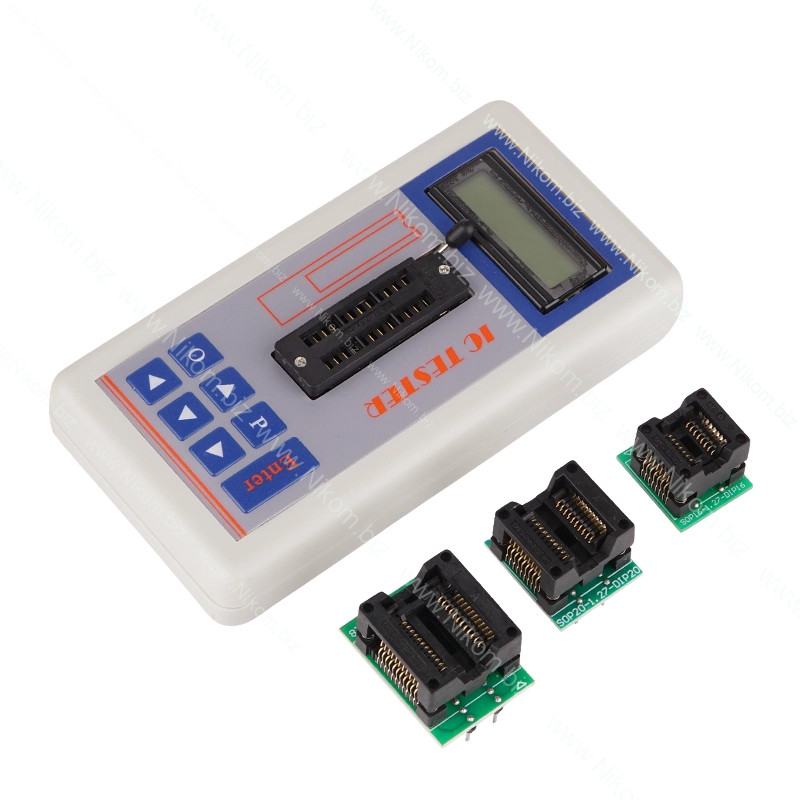

IC тестер — це компактний пристрій для діагностики та тестування інтегральних схем. Автоматично визначає параметри та справність деталей, спрощуючи процес тестування. Пристрій здатний тестувати широкий спектр електронних компонентів, включаючи серії 74CH, OSMO, CD4000, HEF400, 4500, а також операційні підсилювачі, інтерфейсні мікросхеми, оптрони та автоматично ідентифікувати транзистори. Крім того, він підтримує перевірку понад 1300 моделей інтегральних мікросхем, понад 420 типів транзисторів і більшості радіодеталей у корпусах до 24 контактів, що робить його незамінним інструментом для швидкої діагностики та ремонту.
Технічні характеристики
Функціонал
Інструкція з користування пристроєм
Пристрій підтримує автоматичний та ручний режими вимірювань:
Керування кнопками:
Після вибору потрібного типу компонента натиснути ENTER для тестування, при цьому компонент вже повинен бути встановлений у тестер.
Перевірка мікросхем
Для тестування інтегральної мікросхеми необхідно вставити її першу ніжку у лівий верхній контакт роз’єму тестера.
На екрані з’явиться тип пошуку у верхньому рядку, а назва визначеного компонента – у нижньому рядку.
Перевірка транзисторів
Пристрій підтримує визначення будь-яких транзисторів незалежно від типу провідності.
Встановити виводи транзистора у контакти 10, 11 та 12 (три нижні ліві контакти).
Увімкнути пристрій, вибрати у меню "TR" та натиснути ENTER.
Пристрій миттєво визначить тип та справність транзистора.
Перевірка стабілітронів (зенер-діодів)
Тестер підтримує перевірку стабілітронів з напругою стабілізації до 50 В.
Встановити стабілітрон в 13 та 14 контакт панелі (внизу справа), причому катодом у 13-й (нижній) контакт. Увімкнути тестер, вибрати у меню "ZD" (Zener Diode) та натиснути ENTER.
Перевірка оптопар
Пристрій дозволяє перевіряти оптопари за допомогою наступного підключення:
Анод – у контакт 1. Катод – у контакт 2. Емітер – у контакт 23. Колектор – у контакт 24 (верхня частина панелі).
У меню вибрати пункт "LIGHT", натиснути ENTER.
Інструкція з використання багатофункціонального тестера інтегральних схем
Багатофункціональний тестер інтегральних схем — це професійний прилад, розроблений для інженерів-мікроелектроніків та персоналу з обслуговування. Можна вибрати різні режими тестування: 5V, 3.3V, автоматичний режим тощо. Може тестувати серії 74HC, 74LS, CD4000, HEF400, 4500, операційні підсилювачі, інтерфейсні мікросхеми, оптрони, автоматичну ідентифікацію транзисторів, стабілітрони тощо. Вбудовано понад 1300 моделей мікросхем та понад 420 моделей транзисторів, що охоплює більшість поширених пристроїв з 24 виводами, що значно зменшує навантаження та підвищує ефективність роботи.
На панелі є 7 кнопок: вгору, вниз, вліво, вправо, Enter, а також швидкі клавіші O та P.

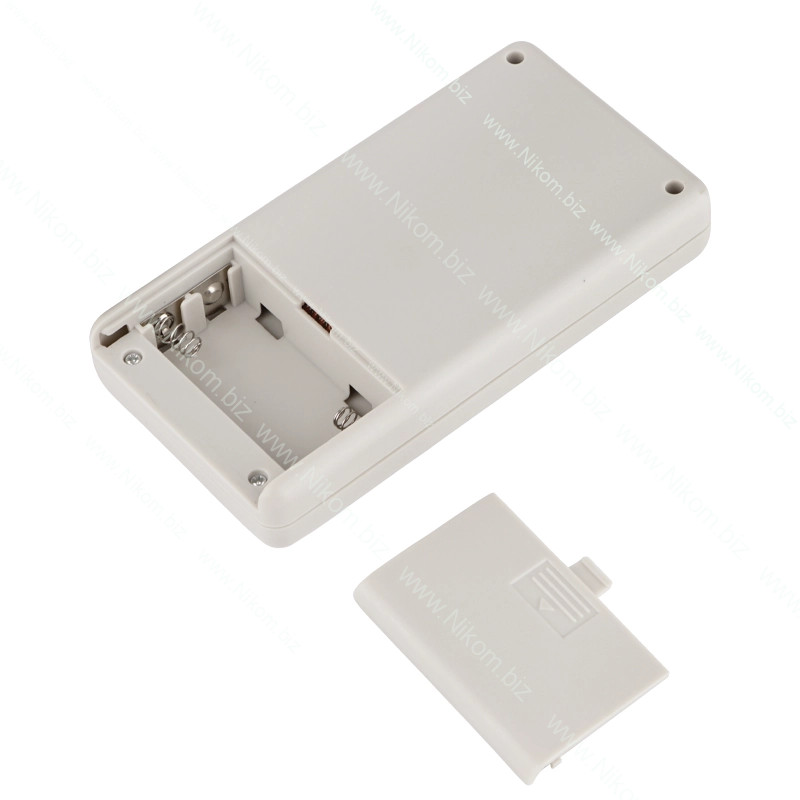

Кнопки вгору та вниз використовуються для регулювання каталогу та зміни номеру моделі, а кнопки вліво та вправо — для переміщення курсора для вибору елемента, який потрібно змінити. Кнопка Enter використовується для включення приладу та виконання команд тестування. Відкрийте кришку батарейного відсіку, вставте 2 батарейки типу AA 1.5V, потім закрийте кришку. Натисніть Enter більше ніж на 2 секунди для включення, і напруга батареї автоматично відобразиться під час включення. Якщо напруга батареї занадто низька, будь ласка, замініть батарейки. Низька напруга може вплинути на надійність та захист результатів тестування.
Увімкнення: Натисніть кнопку Enter більше ніж на 2 секунди для увімкнення.
Вимкнення: 1. Натисніть Enter у каталозі OFF для негайного вимкнення.
2. Натисніть кнопку Enter у будь-якому каталозі більше ніж на 10 секунд для вимкнення.
3. Після 60 секунд бездіяльності прилад автоматично вимкнеться.
Швидкі клавіші: 1. Клавіша O — швидке вимкнення (тип 06).
2. Клавіша P — повторна самоперевірка та скидання.
Метод розміщення пристроїв:
Вирівняйте верхню частину мікросхеми та оптрона, щоб вивід 1 відповідав виводу 1 роз'єму IC.
Розмістіть транзистор у нижніх трьох слотах зліва.
Стабілітрон розміщується між виводами 13 та 14 роз'єму IC.
Примітка: Послідовність виводів транзисторів відповідає виводам 10, 11 та 12 роз'єму IC зліва направо.
