Опис

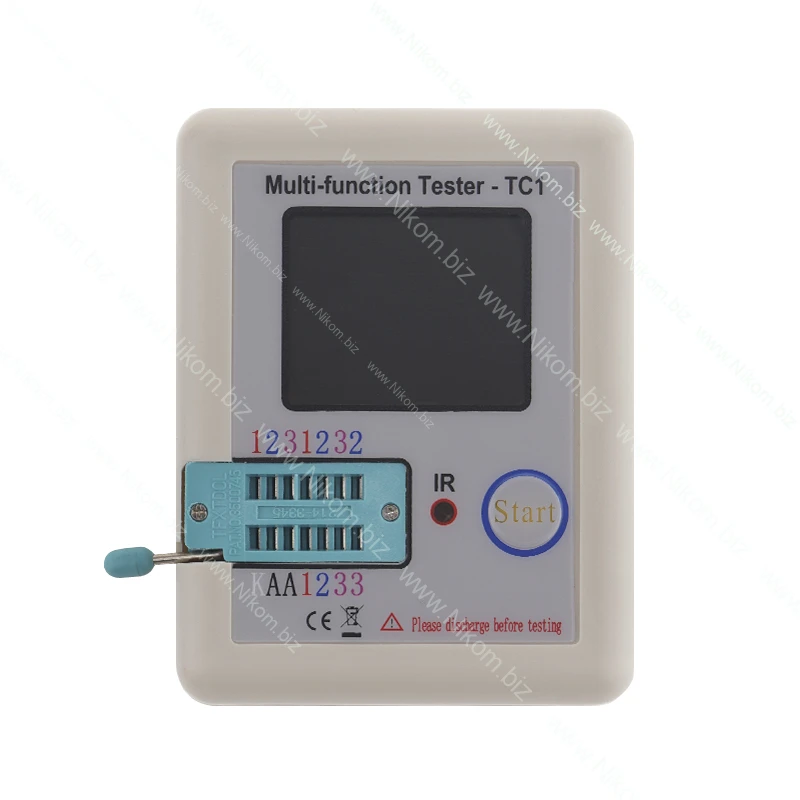

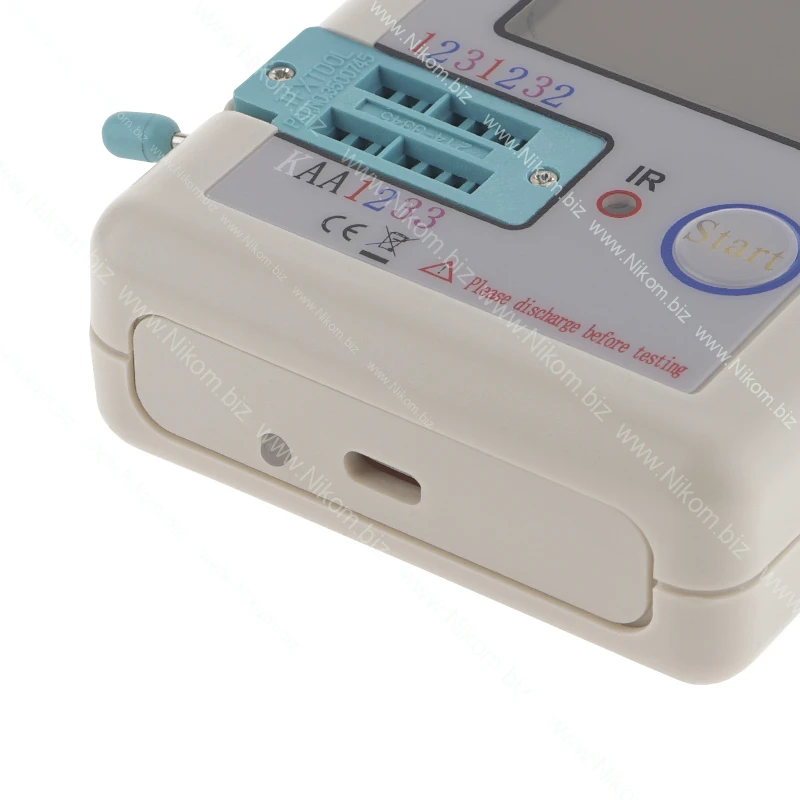

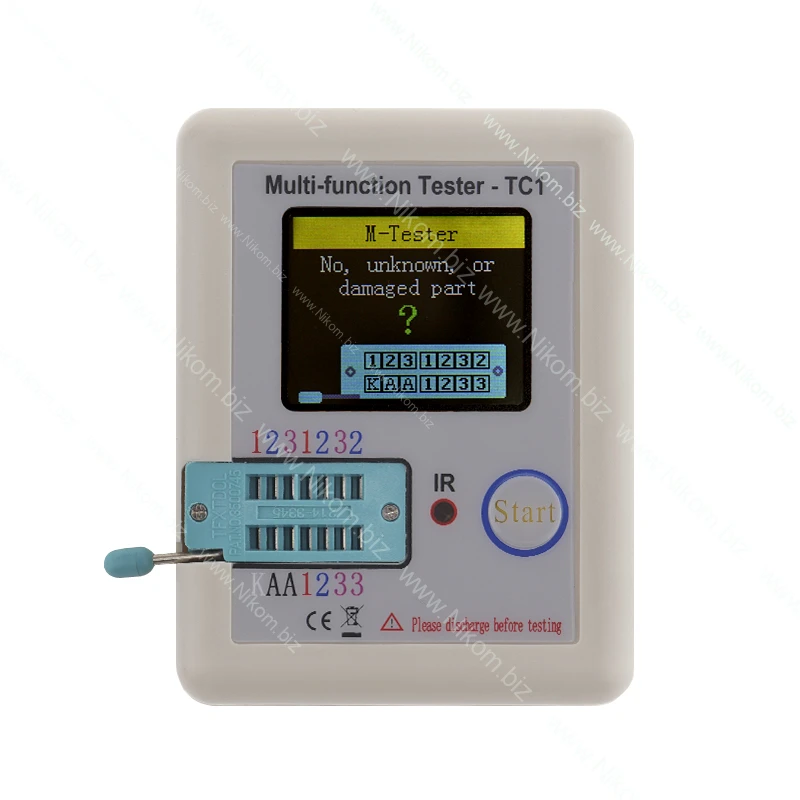

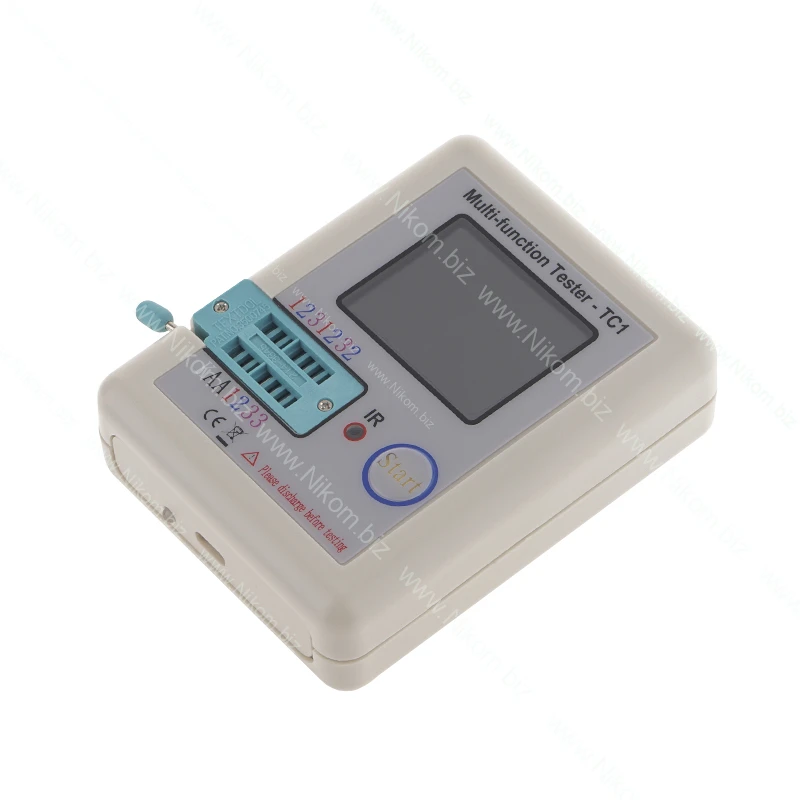

Даний прилад є універсальним вимірювачем параметрів радіодеталей з автоматичним визначенням типу компонента. Прилад оснащений графічним дисплеєм. Як живлення даного тестера служить вбудований акумулятор. На лицьовій частині приладу встановлена ​​панелька з нульовим зусиллям DIP 14 з кроком 2,54 мм, а також ІЧ-декодер. Прилад поміщений у пластиковий корпус. Для заряджання вбудованого акумулятора передбачено гніздо microUSB.

Транзисторний тестер має такі особливості:

• визначення біполярних транзисторів BJT;
• визначення ліодів та здвоєних діодів з прямою напругою менше 4,5 В;
• визначення діодів Зенера (стабілітронів) з прямою напругою 0,01 - 30 В;
• визначення польових транзисторів із керуючим PN-переходом (JFET);
• визначення польових транзисторів із ізольованим затвором MOSFET;
• визначення тиристорів з тригерним струмом затвора менше 6 мА;
• визначення симісторів з тригерним струмом затвора менше 6 мА;
• визначення ємності конденсаторів у межах 25 пФ – 100 мФ;
• визначення опору резисторів у межах 0,01 Ом – 50 МОм;
• визначення індуктивності дроселів у межах 0,01 мГн – 20 Гн (опір індуктивності менше 2100 Ом).

Крім того, прилад має вбудований ІЧ-декодер здатний приймати відображати ІЧ-сигнали.

Важливо! Перед виміром конденсаторів обов'язково необхідно провести їх розряд. В іншому випадку накопичений конденсатором заряд може призвести до поломки приладу.

Технічні характеристики

• напруга заряду батареї: 5;
• габаритний розмір: 90х70х27 мм;

• маса нетто: 95 г;
• маса брутто: 110 г.
