Опис

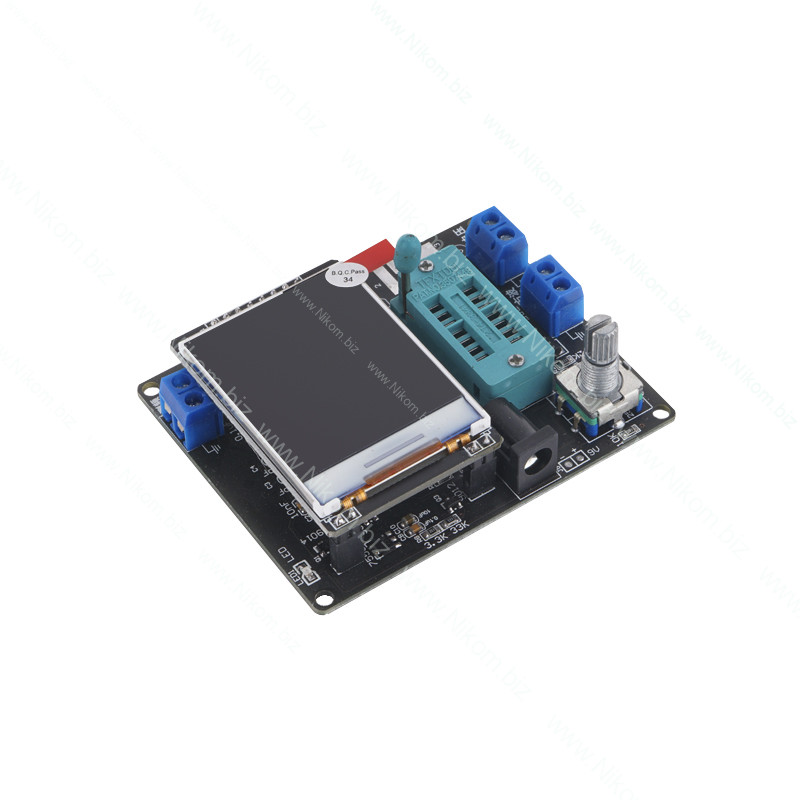

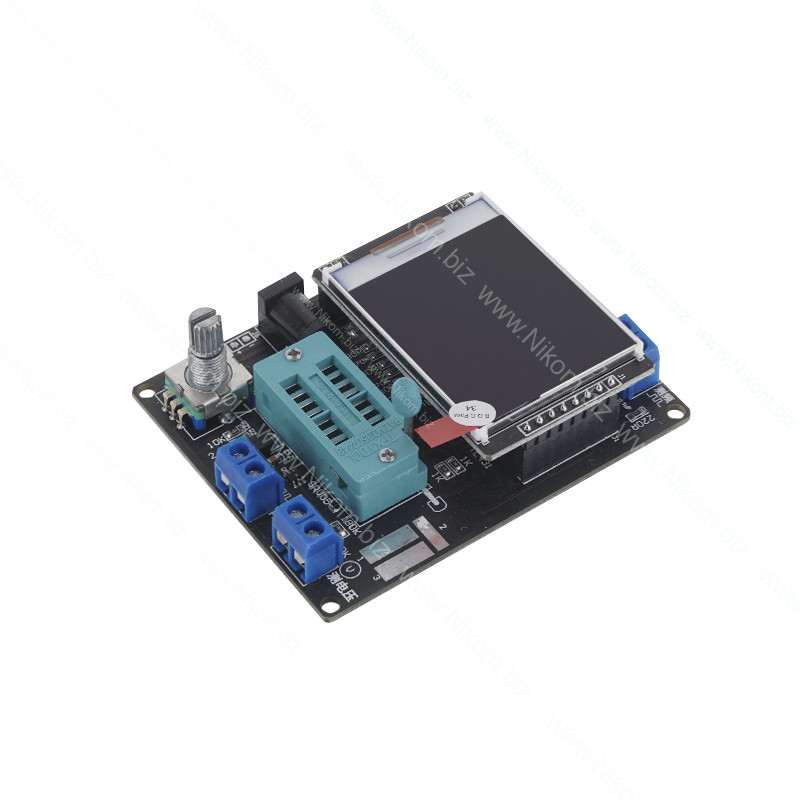

Даний прилад є універсальним вимірювачем параметрів радіодеталей з автоматичним визначенням типу компонента. Тестер зібраний на основі мікроконтролера ATmega 328 компанії ATMEL. Мікроконтролер ATmega 328 є 8-розрядним контролером з низьким енергоспоживанням і 32 КБ FLASH пам'яті. Прилад оснащений графічним дисплеєм. Як живлення даного тестера може служити як батарейка типу крона (9 В, в комплект не входить), так і підключений до входу 5,5 х 2,1 мм блок живлення (від 7 до 9). На лицьовій частині приладу встановлена ​​панелька з нульовим зусиллям DIP 14 з кроком 2,54 мм, а також є майданчики для тестування деталей великих габаритів. Щоб відкрити меню пристрою необхідно натиснути та утримувати енкодер, перемикання між пунктами меню здійснюватиметься поворотом енкодера, а вибір пункту коротким натисканням. Перед початком роботи тестер потрібно відкалібрувати, вибравши пункт "Режим самотесту". Далі замкнути контакти 1, 2 та 3 колодки за допомогою перемички. Після цього необхідно буде вставити конденсатор понад 100 НФ, дані якого будуть збережені в EEPROM пам'ять мікроконтролера. У такий спосіб завершиться калібрування тестера.

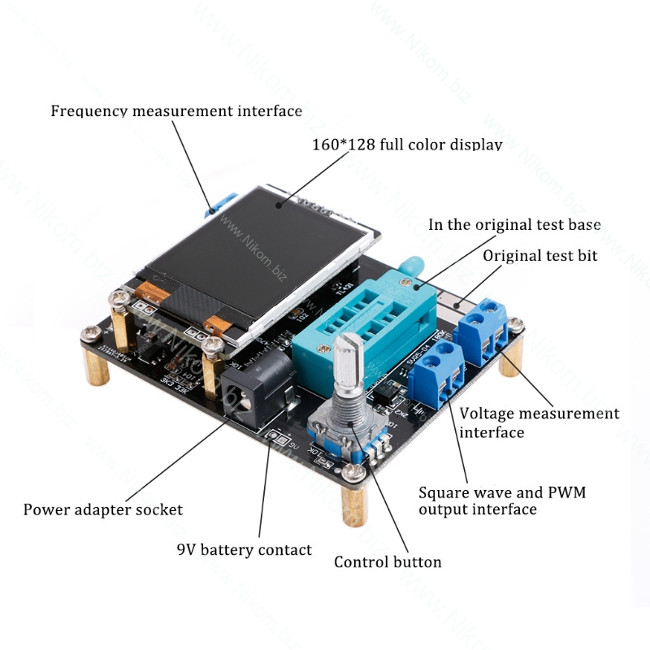

 Для вимірювання напруги зовнішнього джерела живлення необхідно підключити його виводи до клемника J2 . Полярність підключення зазначена на платі модуля (лівий клем – «земля», правий – позитивний заряд). Частота, згенерована мега тестером, подається на клемник J1 , а для вимірювання частоти зовнішнього приладу використовується затискач J3 .


Тестер має вбудований захист від не розряджених конденсаторів, але захист розрахований для невеликих потенціалів конденсаторів. Рекомендується перед виміром ємності конденсатора розрядити його, тому що при вимірі конденсатора з великим рівнем накопиченого заряду мікроконтролер може вийти з ладу.


характеристики

• ESR Вимірювач;
• Мікросхема – ATmega 328;
• Індуктивність - 0,01 мГн до 20 Гн  ;
• Місткість - від 0 пФ до 100000 мкФ;
• Опір – від 0,5 Ом – 50 000000 Ом;
• Вбудований генератор частоти – так;
• Можливість використовувати як ШІМ - так;

• Управління – енкодер з кнопкою;
• Тестування - панель з нульовим зусиллям DIP 14 та 3 майданчики на платі;

• Живлення від крони (6F22) – 9 В (у комплект не входить);
• Живлення через гніздо 5,5 x 2,1 мм – від 7 до 9 В;

• Габарити – 79 x 63 x 26 мм.

Визначення та тестування

• Діодів (падіння напруги на діоді, паразитну ємність діода, цоколівка);
• конденсаторів;
• індуктивності;
• Резисторів;
• Частоти;
• Транзисторів (тип (NPN або PNP), коефіцієнт передачі струму бази, напруга насичення, ємність затвора, напруга відкриття польового транзистора та цоколівку) у тому числі захисний діод;
• Тиристорів/симісторів (з робочою напругою до 600в).

Меню тестера

• Вимкнення – плата переходить у режим очікування;
• Транзистор тест – визначає параметри підключеного транзистора;
• Частотомір – вимірює частоту в діапазоні від 1 Гц до 2 МГц;
• f-генератор - дозволяє пристрою генерувати частоту до 2МГц;
• 10-bit PWM - формує 10-бітний ШІМ сигнал;
• C+ESRTP1:3 - дозволяє безперервно вимірювати ємність конденсаторів в діапазоні від 2 до 50 мкФ;
• Вимірювання індуктивності та опору - вимірює індуктивність чи опір компонента. Діапазон виміру індуктивності становить 0,01 - 20000 мГн;
• Вимір ємності конденсатора - вимірює ємність конденсатора в діапазоні від 90 нФ;
• DS18B20 – дозволяє підключити датчик температури DS18B20. Діапазон вимірювання DS18B20 становить від -55 до +85 °С;
• З (мкФ)-корекція;
• IR_Decoder – відповідає за декодування інфрачервоних сигналів;
• IR_Encoder - використовується для кодування інфрачервоних сигналів
• DHT11 - дозволяє перевірити працездатність датчика вологості та температури DHT11 . Після підключення до пристрою датчик показує вологість і температуру навколишнього середовища;
• Режим самотесту - самодіагностика, що використовується для калібрування пристрою;
• Вольтметр – призначений для вимірювання напруги;
• Передній колір – змінює шрифт тексту;
• Задній колір – змінює контрастність фону дисплея;
• Інформація про ТТ-відображає інформацію про можливості тестера .
