Опис

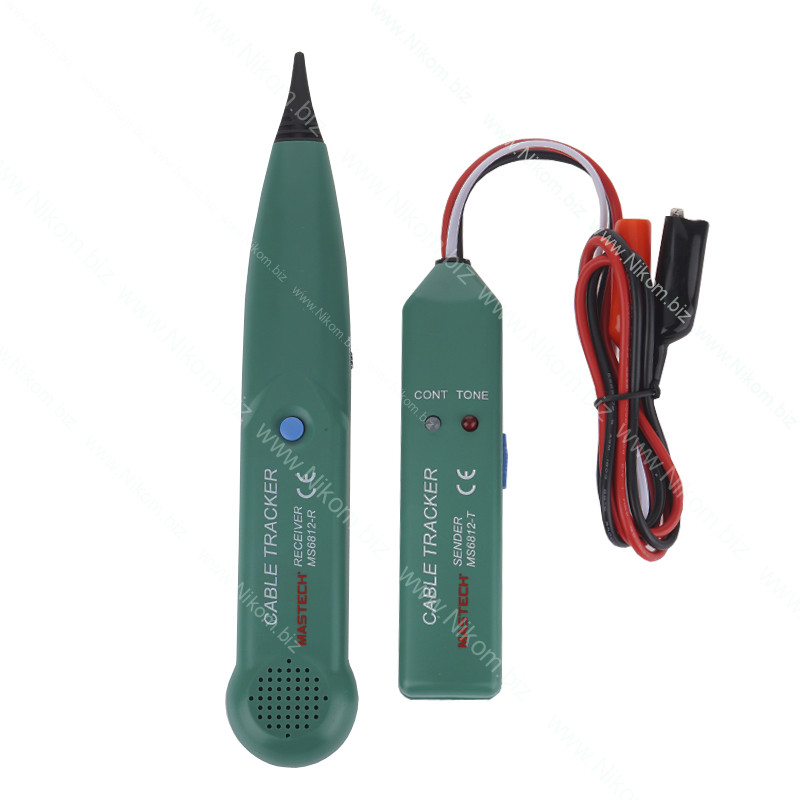

Кабельний тестер трасошукач призначений для знаходження дроту або кабелю та простежування траси їх прокладання в кабельній лінії без пошкодження ізоляції. Для телефонної лінії може бути визначено її стан, що спрощує роботи з прокладання, обслуговування та ремонту телефонних ліній. Прилад складається з приймача та передавача.

Докладнішу інформацію можна знайти у прикріпленому PDF документі.

Особливості приладу

• Перевірка цілісності кабелів чи проводів;
• Простежує трасу прокладання кабелю або дроту, та виявлення місця обриву.
• Приймач тонального сигналу у кабелях або дротах (телефонної лінії).
• Виявлення стану робочої телефонної лінії (ВІЛЬНО, ВИКЛИК, ЗАНЯТО).
• Можливість посилення простого однотонального або двотонального сигналу, що чергується, по кабелях або проводах.

Технічні характеристики

• Живлення передавача – 9 В (крона);

• Живлення приймача – 9 В (крона);
• Максимальний робочий струм передавача – 9 мА;
• Максимальний робочий струм приймача – 28 мА;
• Частота прийому – від 10 Гц до 300 кГц;

• Частота передачі – 1,5 кГц;

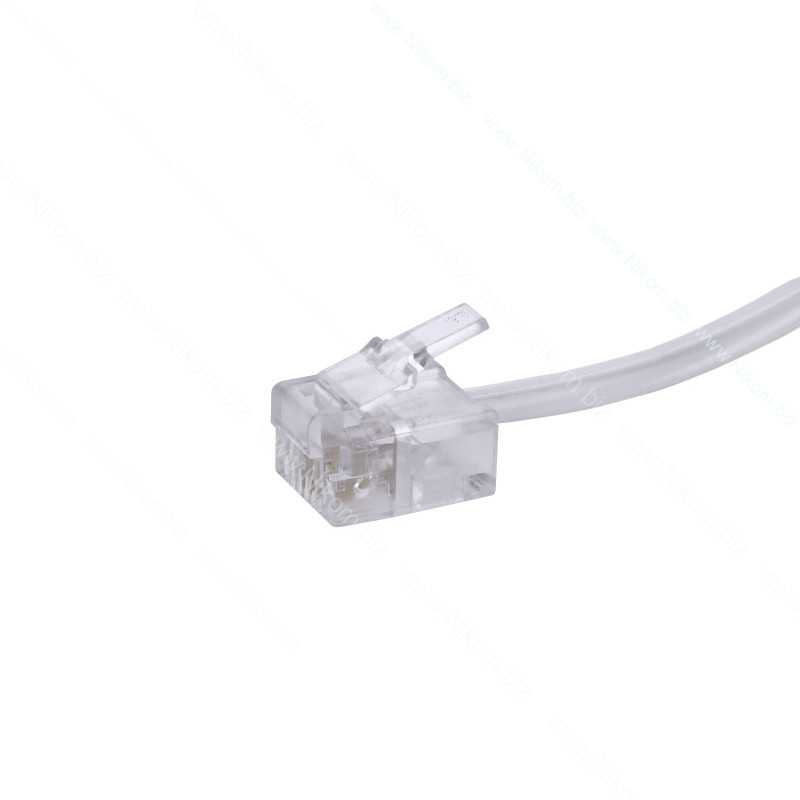

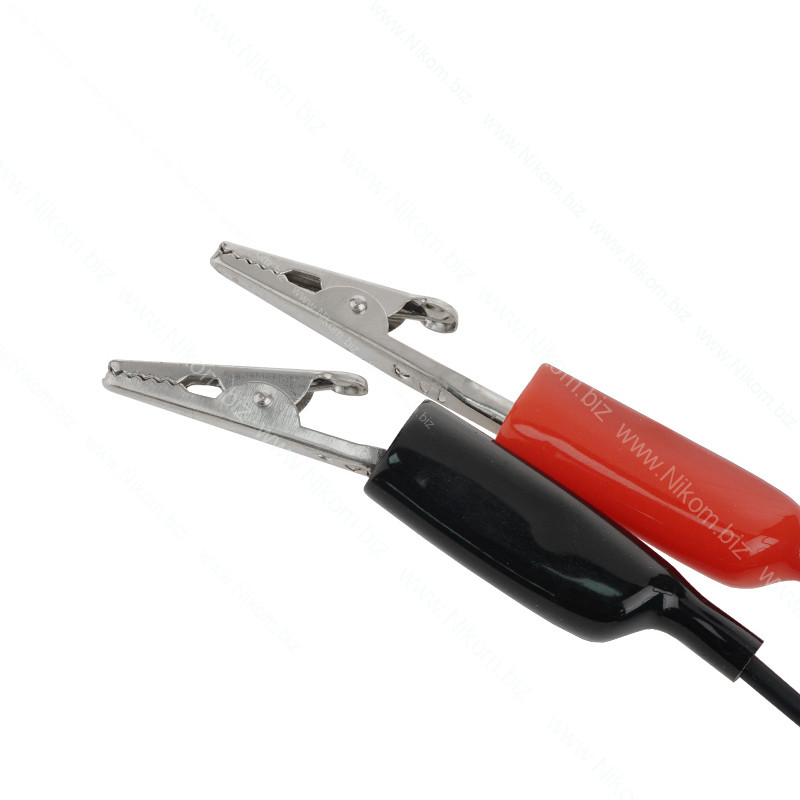

• Конектори – RJ-11 (6P/2C), затискачі типу «крокодил»;
• Габаритні розміри приймача – 238 x 43 x 26 мм;

• Габаритні розміри передавача –145 x 35 x 25 мм;
• Маса нетто – 170 г;
• Маса брутто – 325 г.

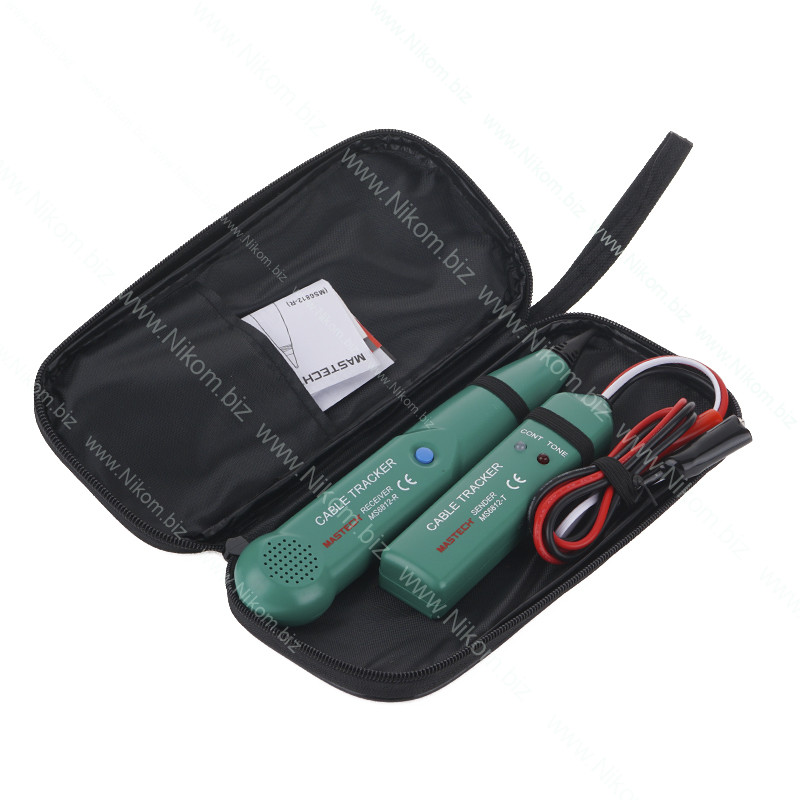

Комплектація

• Приймач тестера – 1 шт;

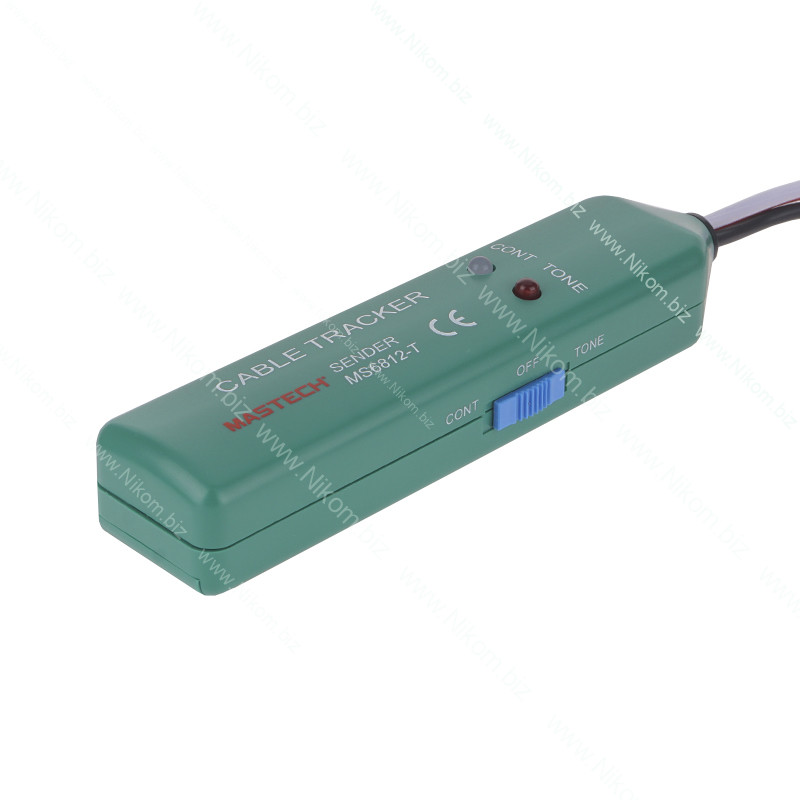

• Передавач тестера – 1 шт;
• Сумка – 1шт;
• Інструкція – 1 шт.
