АкціїТестер кабельний з трасошукачем WH806R
тестер кабелю багатофункціональний, з сумкою

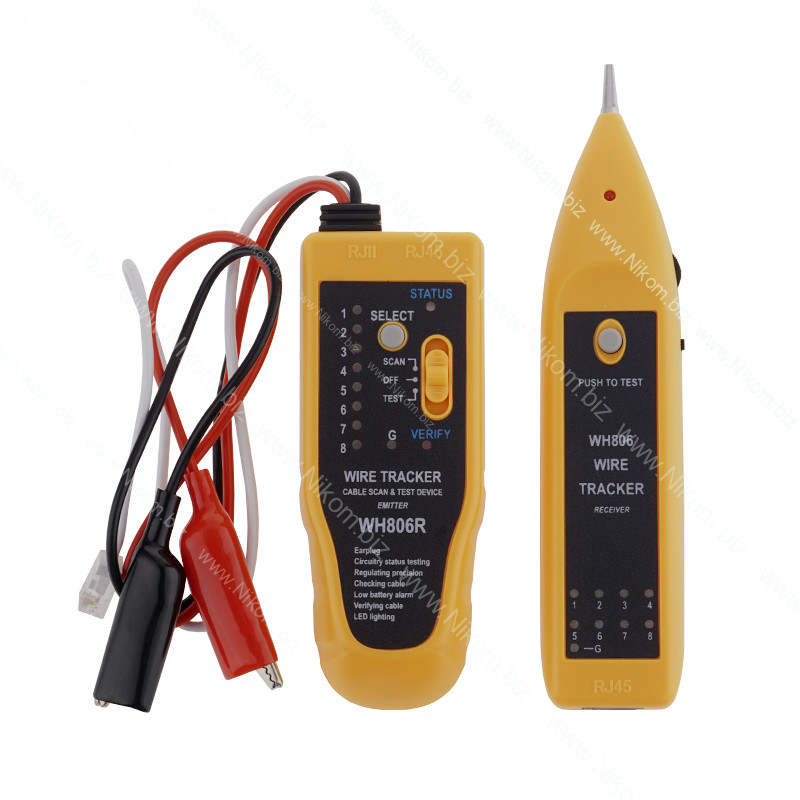

Тестер кабельний з трасошукачем WH806R
тестер кабелю багатофункціональний, з сумкою
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Особливості
- Виявлення мережного дроту;
- Виявлення телефонного дроту;
- Виявлення електричного дроту;
- Перевірка на розімкнутий ланцюг та коротке замикання;
- Сортування послідовності мережних проводок;
- Тестування рівня постійного струму;
- Підсвічування та навушники;
- Індикація низького заряду батареї;
- Регулювання рівня звуку.
Технічні характеристики
- Живлення передавача – 9 В (крона);
- Живлення приймача - 9 (крона);
- Максимальний робочий струм передавача – 9 мА;
- Максимальний робочий струм приймача – 28 мА;
- Максимальна довжина тестових ліній - до 3 км;
- Рівень вихідного сигналу – 8Vp-p;

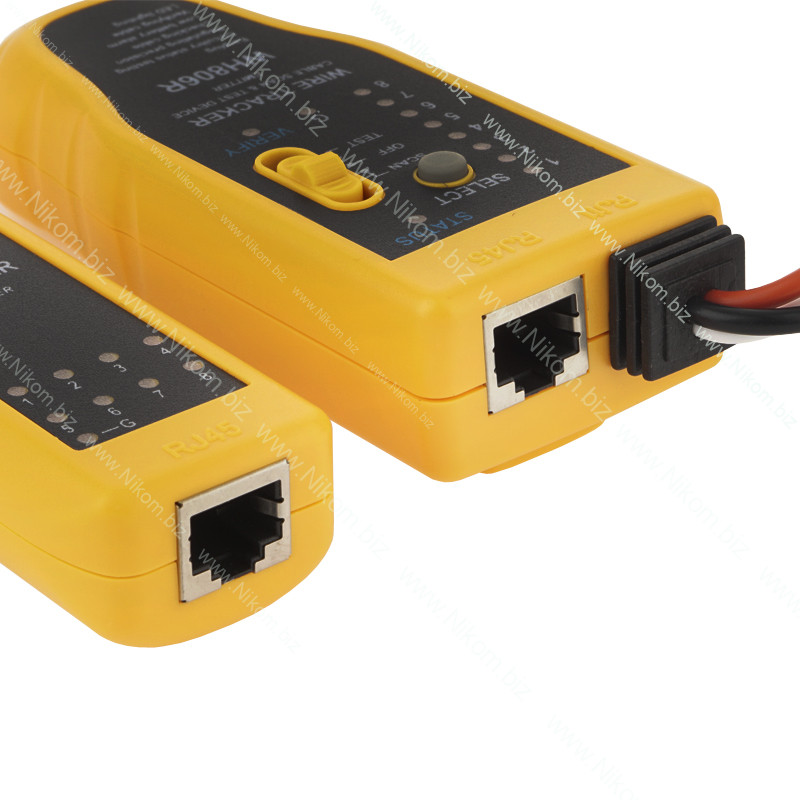

- конектори: RJ-45 (8-піновий), RJ-11 (6P/2C), затискачі типу «крокодил»
Особливості роботи
Тестирование компьютерного кабеля
Если кабель с обеих сторон обжат правильно и по одному варианту (T568A или T568B), то контакты на эмиттере и ресивере подсвечиваются по порядку.
Если кабель с обеих сторон обжат правильно и по одному варианту (T568A или T568B), то контакты на эмиттере и ресивере подсвечиваются по порядку.
Но если порядок опрессовки нарушен (кроссоверность), то последовательность контактов на приемнике отображается в обратном порядке. Т.е. 3,6,1,4,5,2,7,8.
Обрыв жилы - контакт не подсвечивается, если закорочены жилы – подсвечивается только со стороны передатчика.
У разі просто переплутаних жил при порівнянні послідовності їх відображення на емітері та ресівері можна визначити яка жила з якою переплутана. Пошук мережного кабелю в джгуті При необхідності визначити кабель типу RJ-45 у зв'язці використовуємо функцію SCAN. З одного боку кабелю підключається передавач, інша сторона продзвонюється за допомогою приймача. Шуканий кабель визначається за наявності найбільш сильного звукового сигналу. Продзвонювати можна як підключений, так і не підключений кабель.
Пошук телефонного кабелю у джгуті

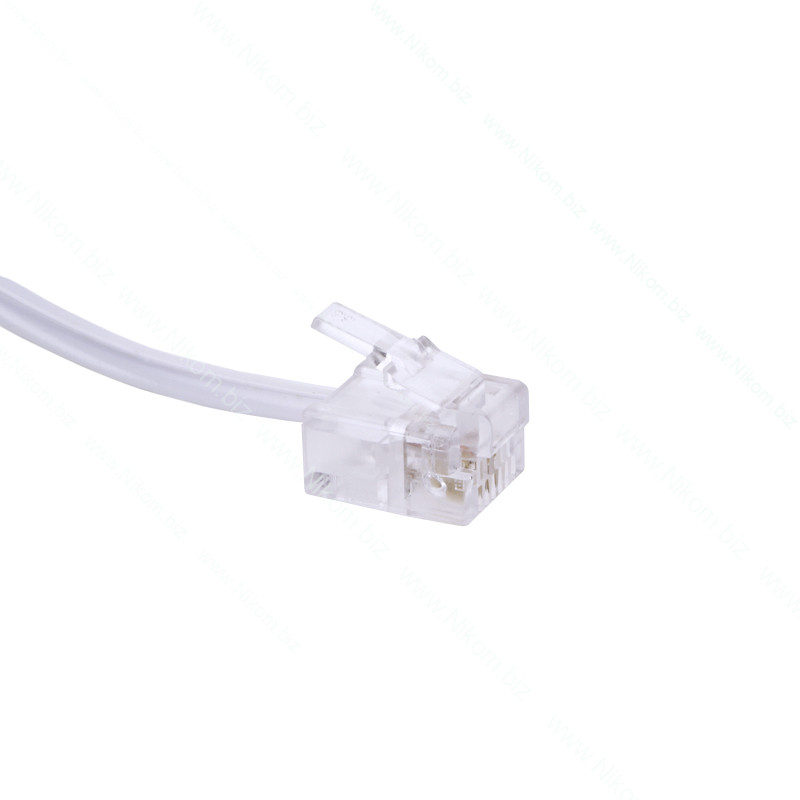

Алгоритм аналогічний до пошуку мережевого кабелю. Для зручності підключення в комплекті є патчкорд RJ-11 для підключення до телефонної розетки або перехідник RJ-11 – "крокодильчики" для підключення безпосередньо до контактів або жил проводу.
Увага!
При тестуванні телефонного кабелю слід бути обережним - на відміну від мережі Ethernet, де максимальна напруга не може бути більше 5В, напруга в телефонній мережі може спокою - 50В, а при виклику може досягати 110В. Якщо розглянути схемотехніку приймача, то можна виявити, що захист від високої напруги на платі не передбачено, а розташовані поряд з роз'ємами для підключення кабелю мікросхеми CD4017BP і CD4066BM логіки розраховані на максимальну напругу 18В, що безпечно при підключенні Ethernet-кабелю, але ніяк не .
Відповідно, при такому пошкодженні поломка не вважається гарантійною.При тестуванні телефонного кабелю слід бути обережним - на відміну від мережі Ethernet, де максимальна напруга не може бути більше 5В, напруга в телефонній мережі може спокою - 50В, а при виклику може досягати 110В. Якщо розглянути схемотехніку приймача, то можна виявити, що захист від високої напруги на платі не передбачено, а розташовані поряд з роз'ємами для підключення кабелю мікросхеми CD4017BP і CD4066BM логіки розраховані на максимальну напругу 18В, що безпечно при підключенні Ethernet-кабелю, але ніяк не .
Комплектація

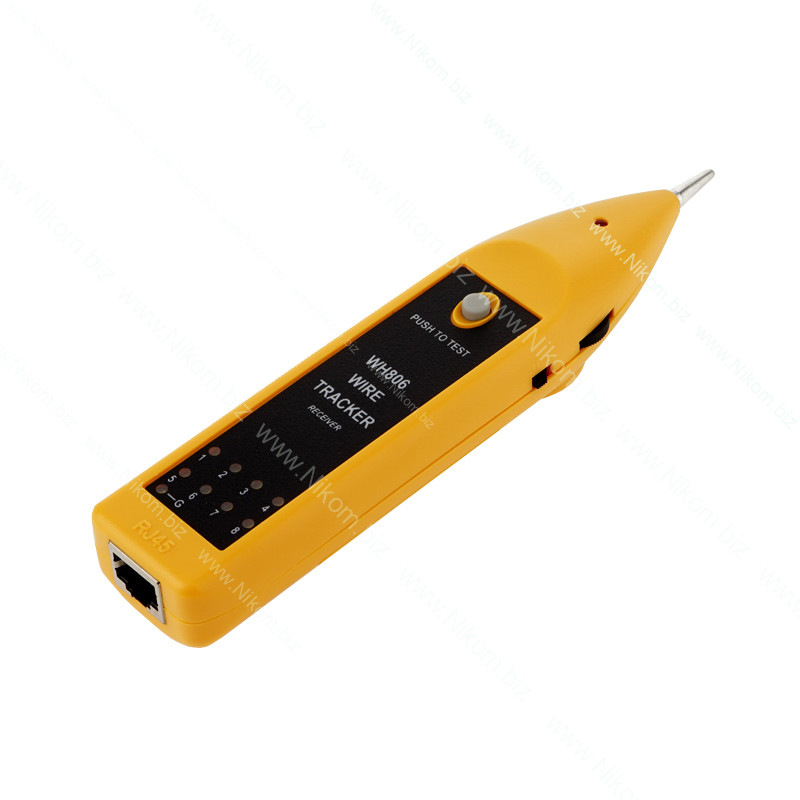

- Приймач пилки - 1 шт.;

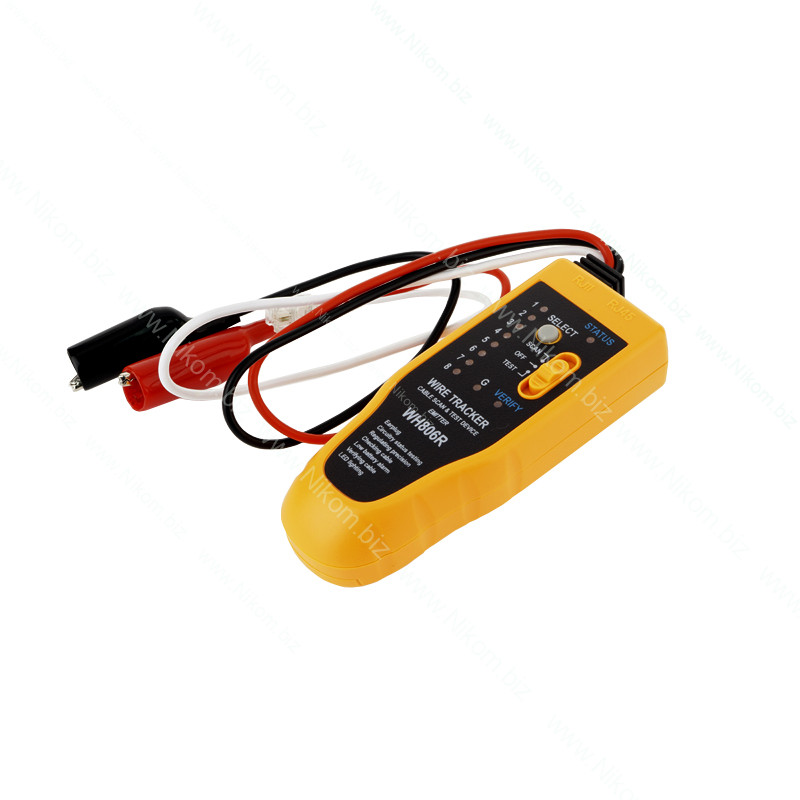

- Передавач тестера – 1 шт;

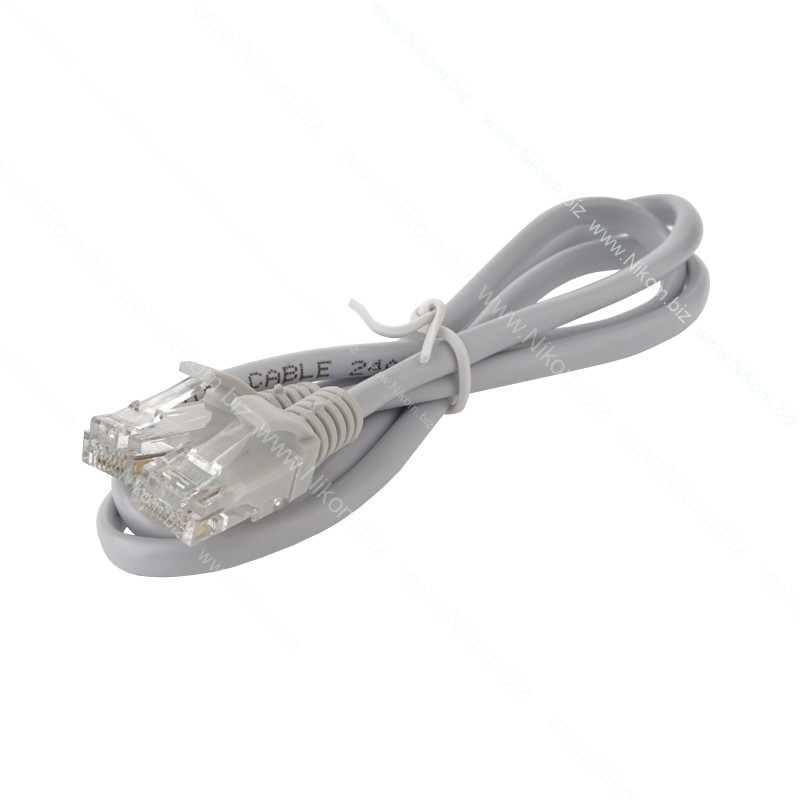

- Перехідний кабель RJ-45/RJ-45 - 1шт;

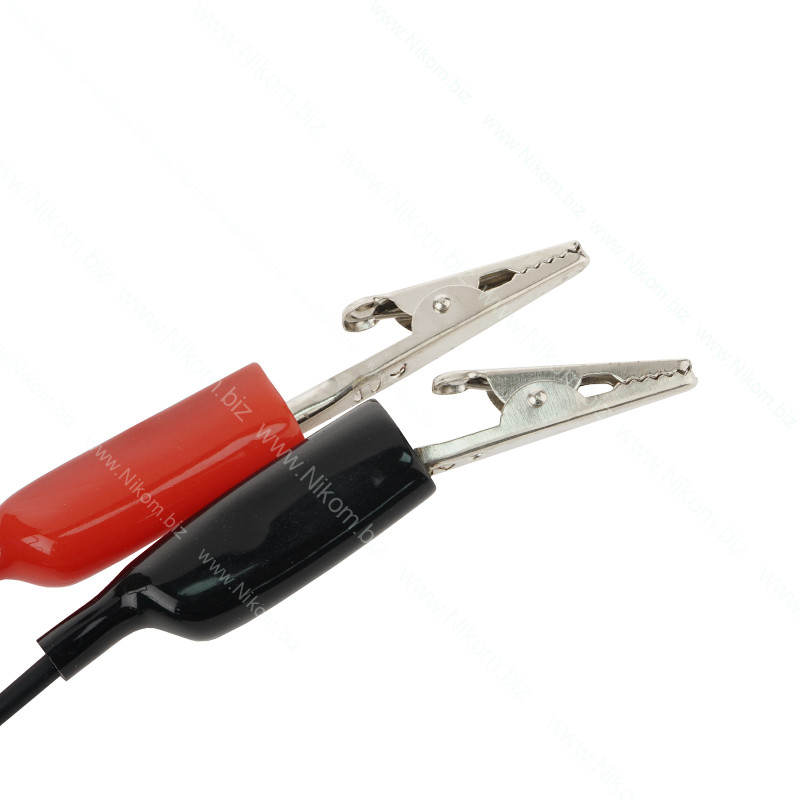

- Кабель RJ-11 / крокодили – 1 шт;

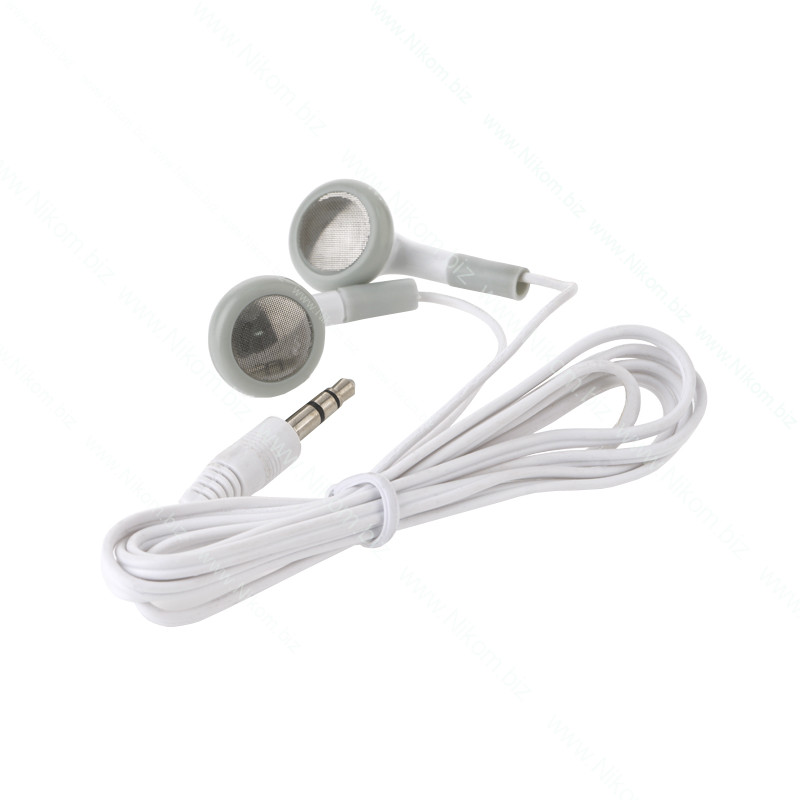

- Навушники – 1 шт;

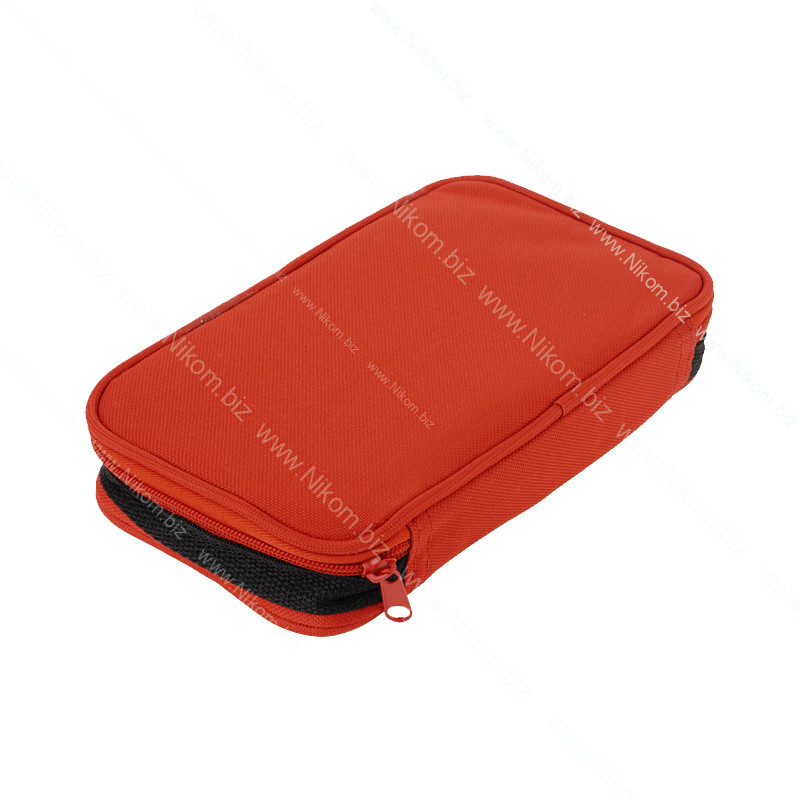

- Сумка - 1шт;
- Інструкція – 1 шт.
