АкціїТестер кабельний XQ-350 з трасошукачем
пошук обривів, закорочування, перехрещення
Тестер кабельний XQ-350 з трасошукачем
пошук обривів, закорочування, перехрещення
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Особливості
- Виявлення проводів кабельної ліній завдовжки до 2 км (трасошукач);
- Діагностика стану мережного кабелю (кручена пара, телефонна лінія);
- Визначення обривів, замикань та перехрещення проводів у кабельних лініях;
- Індикація світлова (LED) для кросування кабелю та звукова для трасошукача (вбудований динамік та роз'єм для навушників);
Технічні характеристики
- максимальна довжина тестових ліній, що тестуються: 300 м;
- формат тестового сигналу: мультичастотні імпульси;
- робочі струми: передавач <=10mA, приймач <=30mA;
- рівень вихідного сигналу: 8Vp-p;

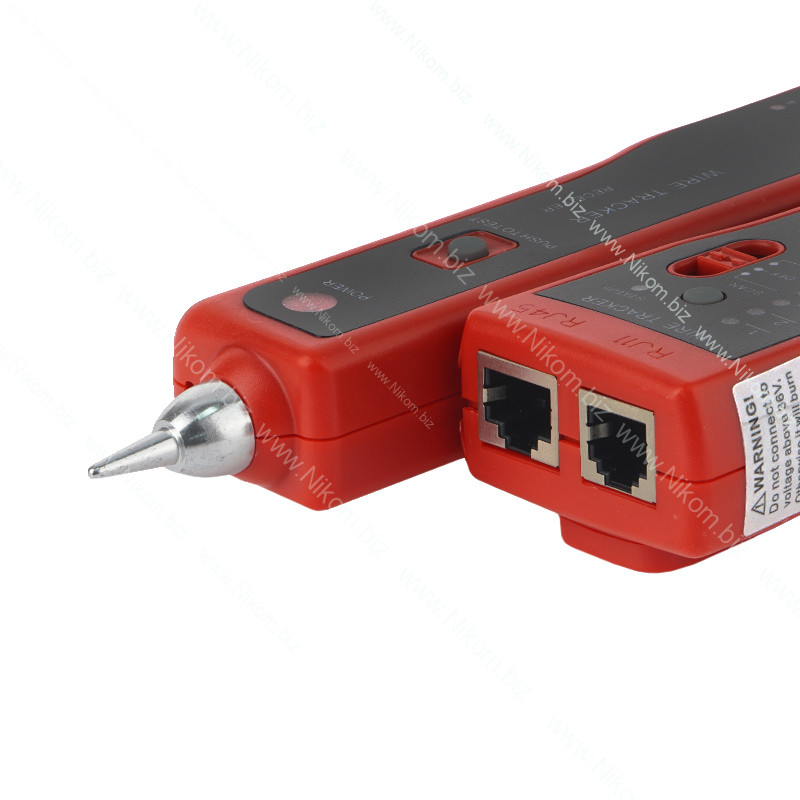

- конектори: RJ-45 (8-піновий), RJ-11 (6P/2C), затискачі типу «крокодил»;
Функції
- продзвонювання кабелів: так;
- індикація полярності телефонної лінії: так;
- захист від підвищеної напруги: AC 14 або DC 10 В;
- індикація низького заряду батареї живлення: 6,0 В;
- живлення: 9В батарея типу КРОНА (6F22), 2 шт;
Особливості роботи
Тестування комп'ютерного кабелю
Якщо кабель з обох боків правильно обтиснутий і за одним варіантом (T568A або T568B), то контакти на емітері та ресивері підсвічуються по порядку.
Якщо кабель з обох боків правильно обтиснутий і за одним варіантом (T568A або T568B), то контакти на емітері та ресивері підсвічуються по порядку.
Але якщо порядок опресування порушений (кросоверність), то послідовність контактів на приймачі відображається у зворотному порядку. Тобто. 3,6,1,4,5,2,7,8.
Обрив жили – контакт не підсвічується, якщо закорочені жили – підсвічується лише з боку передавача.
У разі просто переплутаних жил при порівнянні послідовності їх відображення на емітері та ресівері можна визначити яка жила з якою переплутана. Пошук мережного кабелю в джгуті При необхідності визначити кабель типу RJ-45 у зв'язці використовуємо функцію SCAN. З одного боку кабелю підключається передавач, інша сторона продзвонюється за допомогою приймача. Шуканий кабель визначається за наявності найбільш сильного звукового сигналу. Продзвонювати можна як підключений, так і не підключений кабель.
Пошук телефонного кабелю у джгуті
Алгоритм аналогічний до пошуку мережевого кабелю. Для зручності підключення в комплекті є патчкорд RJ-11 для підключення до телефонної розетки або перехідник RJ-11 – "крокодильчики" для підключення безпосередньо до контактів або жил проводу.
Увага!
При тестуванні телефонного кабелю слід бути обережним - на відміну від мережі Ethernet, де максимальна напруга не може бути більше 5В, напруга в телефонній мережі може спокою - 50В, а при виклику може досягати 110В. Якщо розглянути схемотехніку приймача, то можна виявити, що захист від високої напруги на платі не передбачено, а розташовані поряд з роз'ємами для підключення кабелю мікросхеми CD4017BP і CD4066BM логіки розраховані на максимальну напругу 18В, що безпечно при підключенні Ethernet-кабелю, але ніяк не .
Відповідно, при такому пошкодженні поломка не вважається гарантійною.При тестуванні телефонного кабелю слід бути обережним - на відміну від мережі Ethernet, де максимальна напруга не може бути більше 5В, напруга в телефонній мережі може спокою - 50В, а при виклику може досягати 110В. Якщо розглянути схемотехніку приймача, то можна виявити, що захист від високої напруги на платі не передбачено, а розташовані поряд з роз'ємами для підключення кабелю мікросхеми CD4017BP і CD4066BM логіки розраховані на максимальну напругу 18В, що безпечно при підключенні Ethernet-кабелю, але ніяк не .
Комплектація

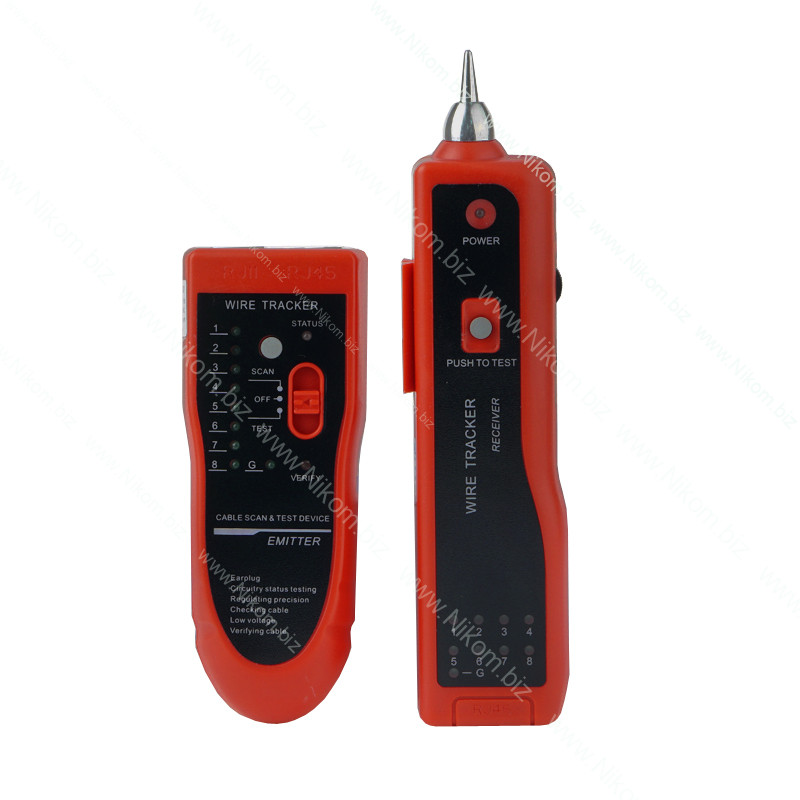

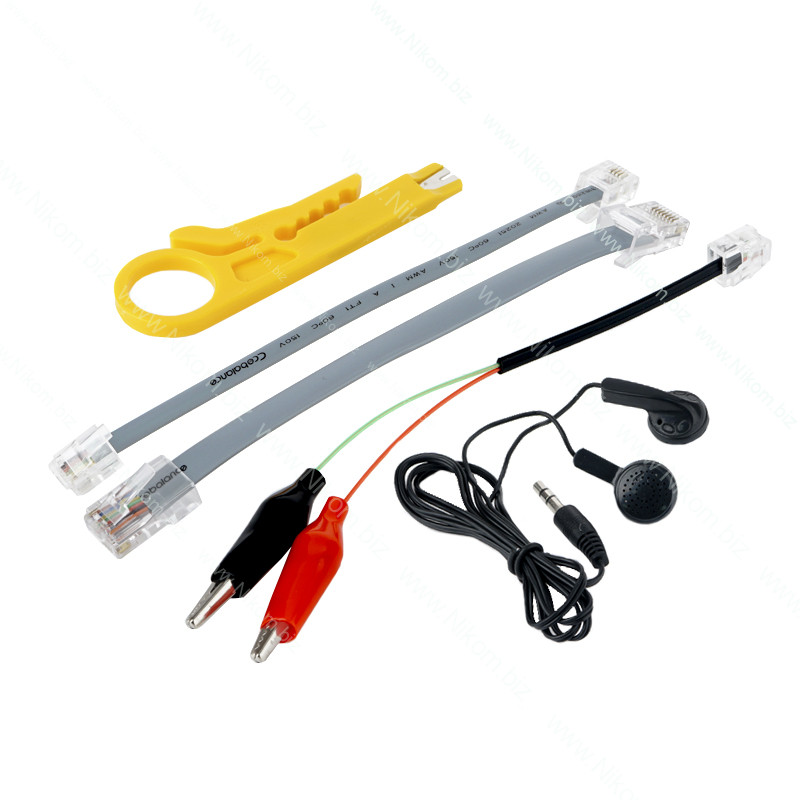

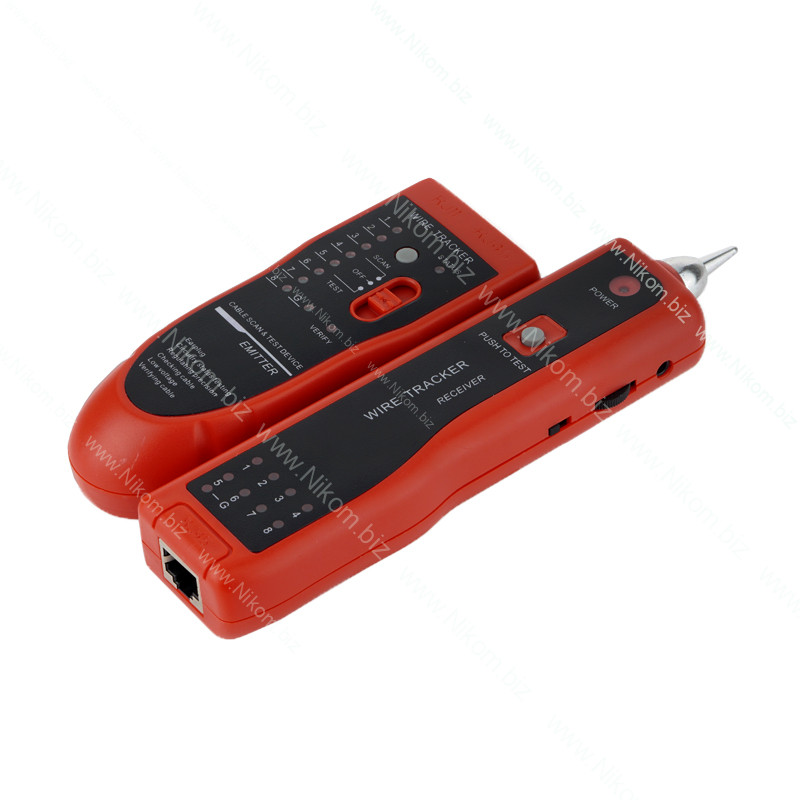

- Приймач пилки - 1 шт.;
- Передавач тестора – 1 шт;

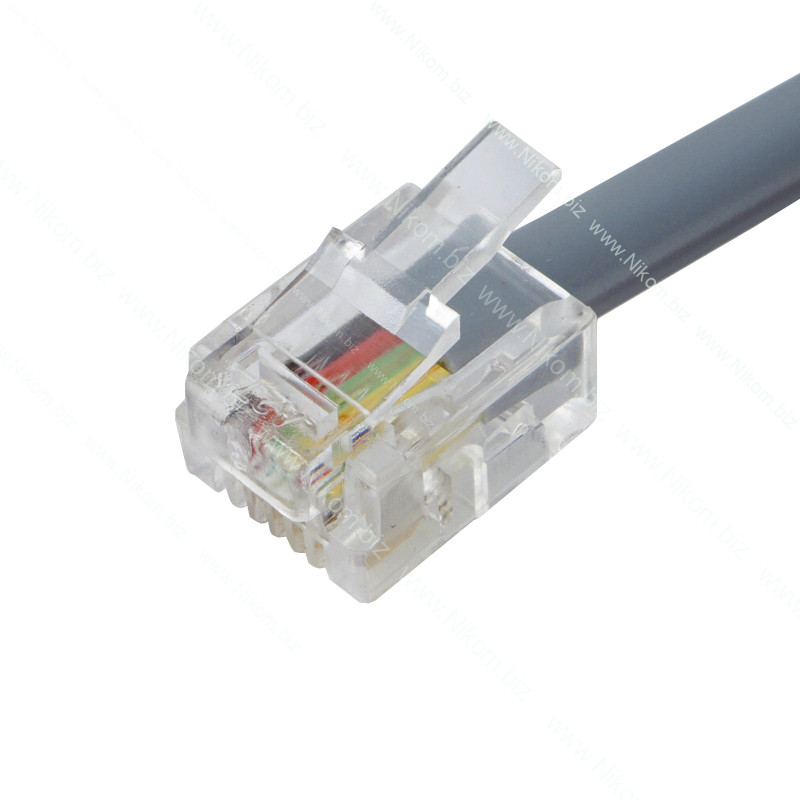

- Перехідний кабель RJ-11/RJ-11 – 1 шт;

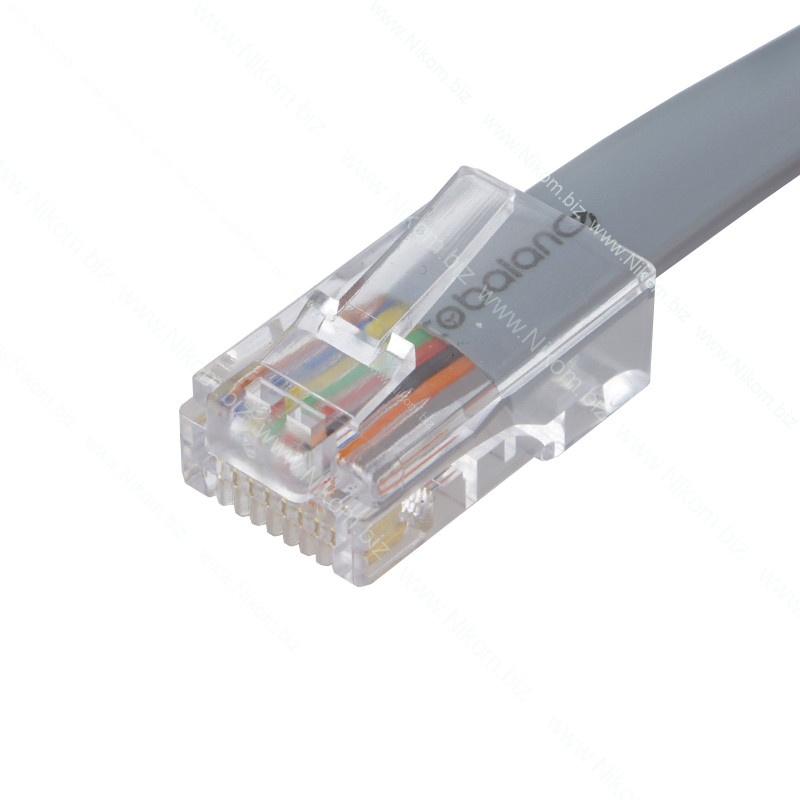

- Перехідний кабель RJ-45/RJ-45 - 1шт;

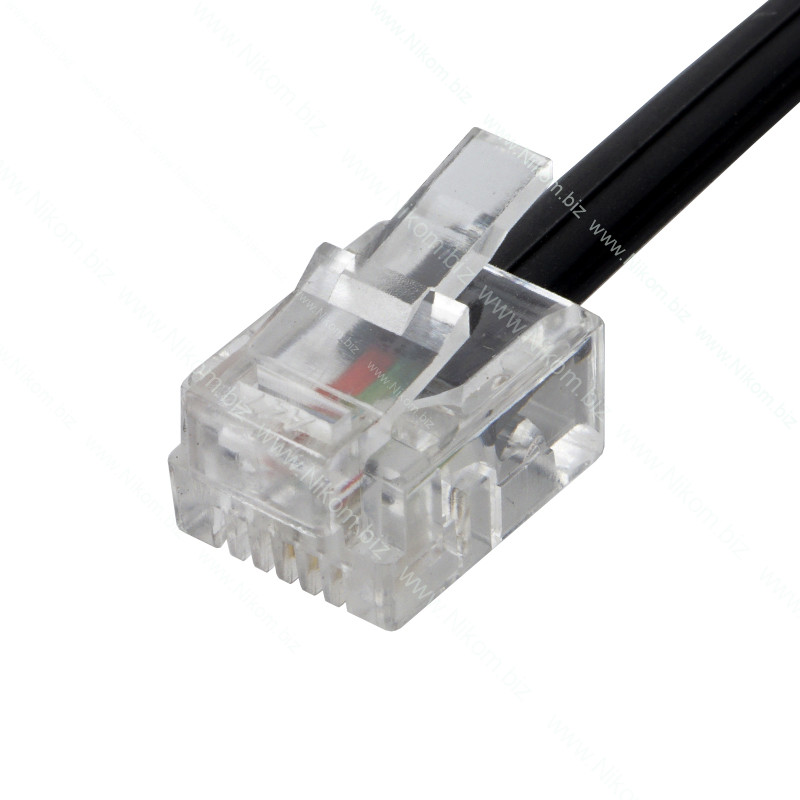

- Кабель RJ-11/крокодили - 1 шт;

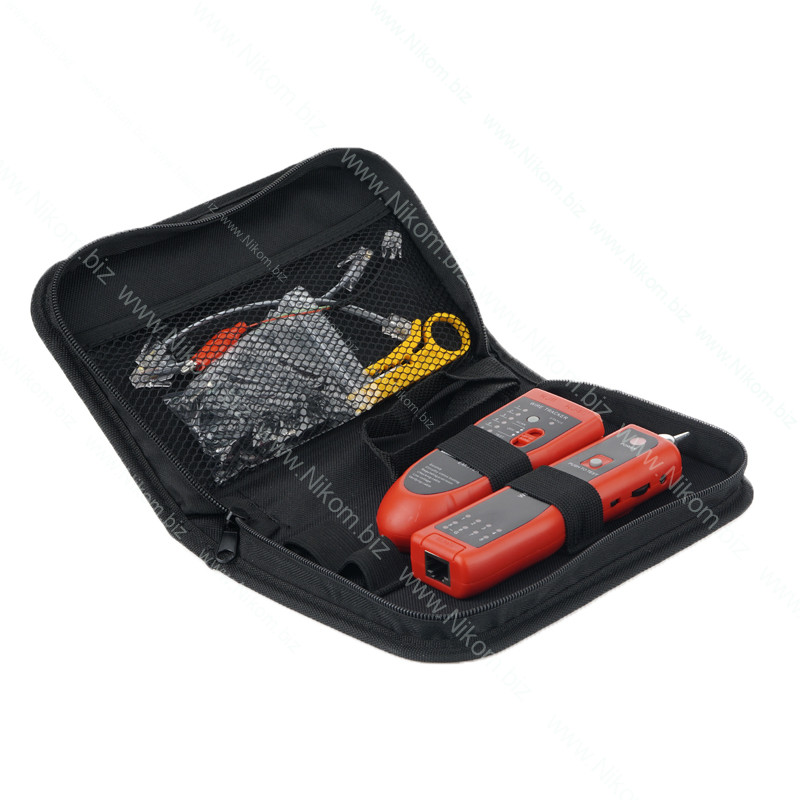

- Навушники – 1 шт;Сумка - 1шт;
- Батарейка (крона) – 2 шт;
- Інструкція - 1шт.
