Опис

Прилад призначений для виявлення стану відкритої фази та порядку фаз. Він перевіряє правильність фаз у трифазній електричній мережі за допомогою звукового сигналу та світлодіодного індикатора.

• Діапазон вимірюваних частот: 20 Гц - 400 Гц
• Діапазон вимірюваної напруги: 60 В - 600 В (трифазний змінний струм)

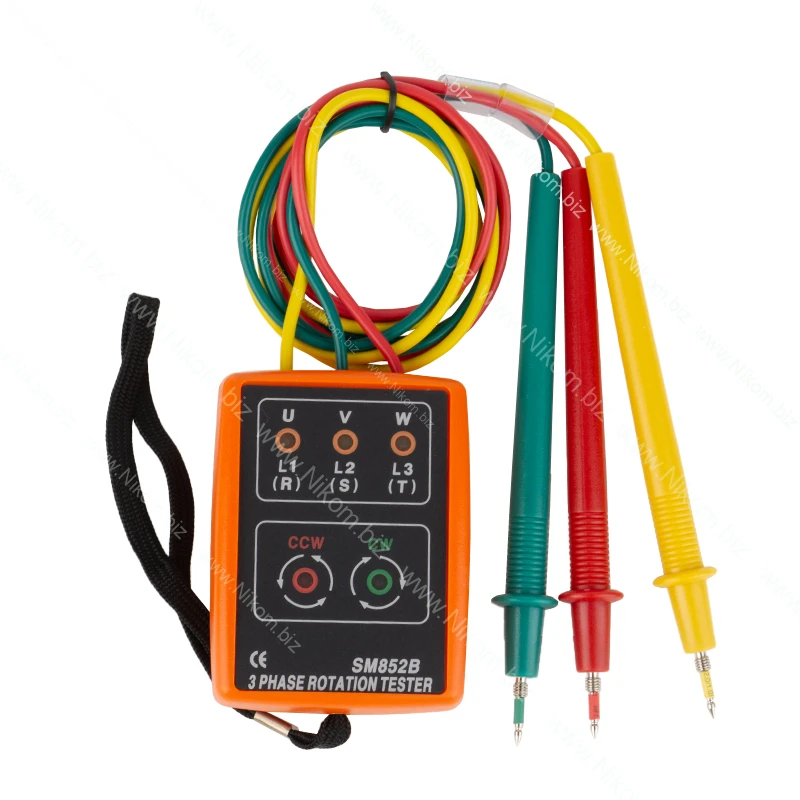

Інтерфейс приладу

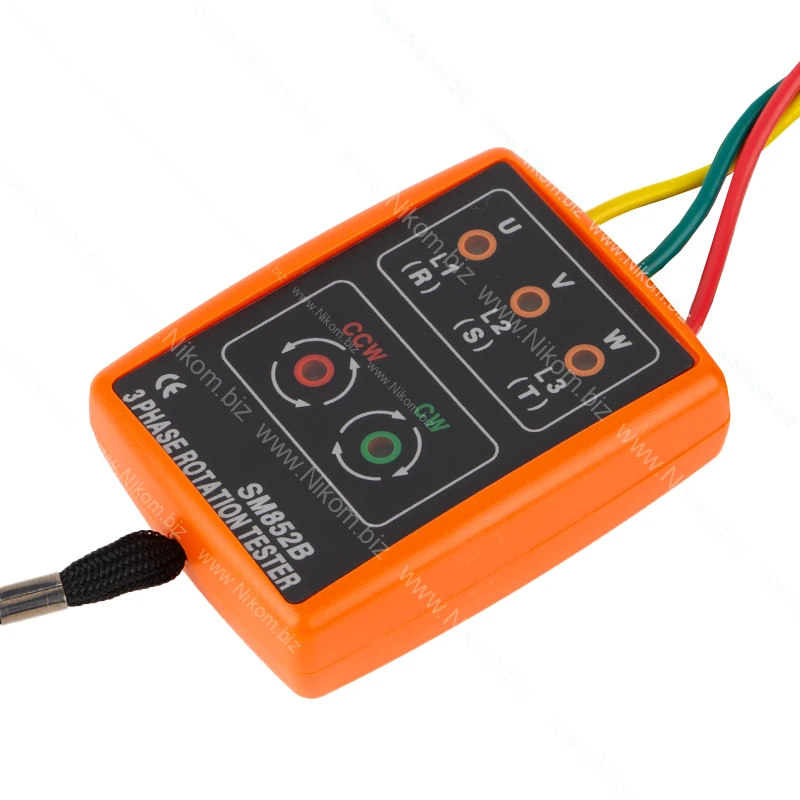

• Світлодіоди для перевірки відкритої фази: три помаранчеві світлодіоди, які вказують на фази U, V та W.
• Світлодіоди для перевірки порядку фаз: один червоний та один зелений світлодіоди.

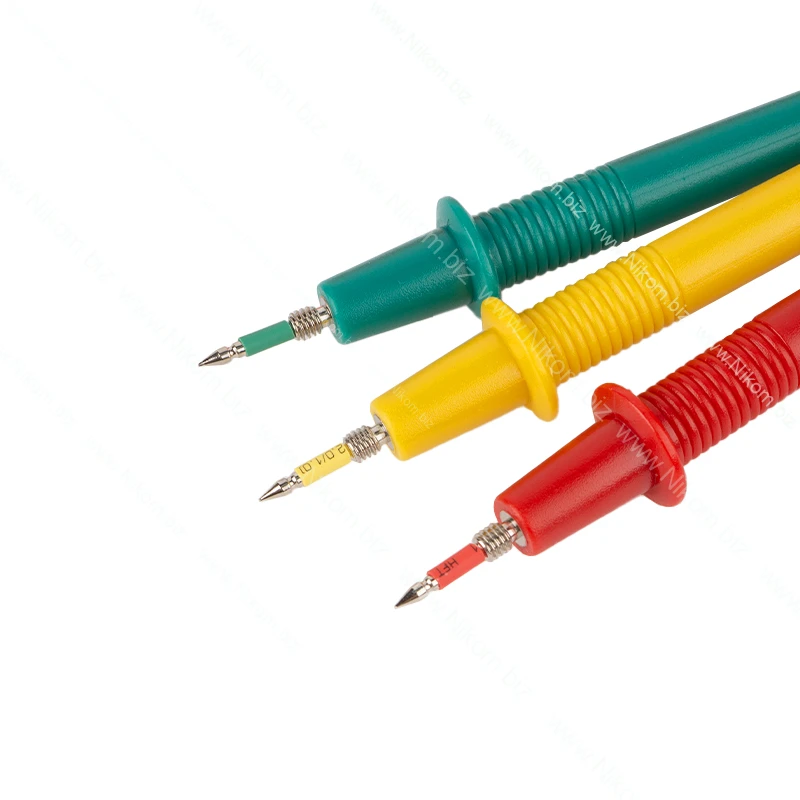

• Тестові щупи:
  • Червоний відповідає фазі U (R) (L1, R);
  • Жовтий відповідає фазі V (Y) (L2, S);
  • Зелений відповідає фазі W (B) (L3, T).

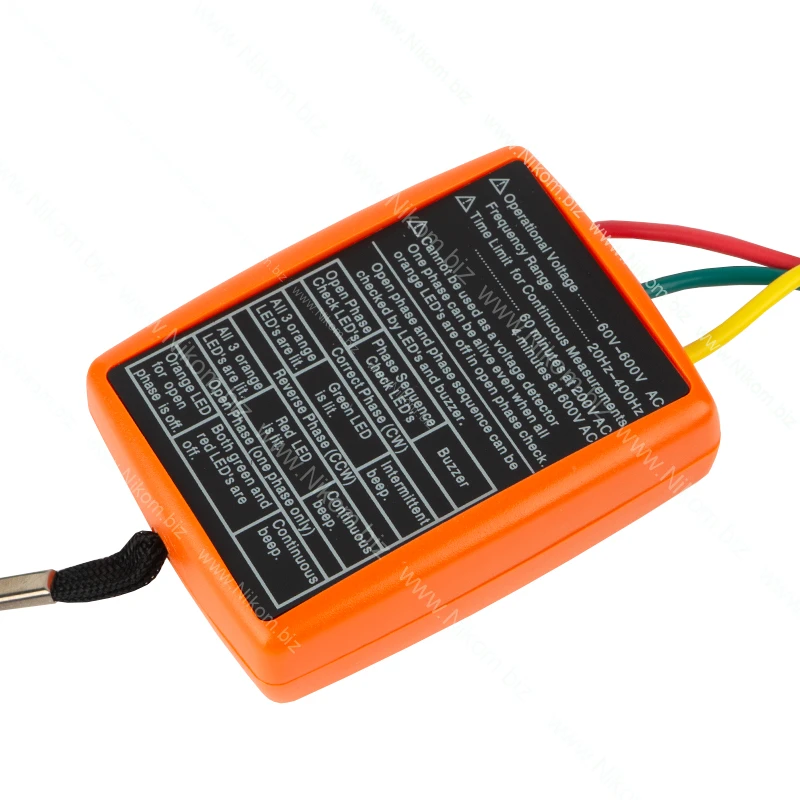

Технічні характеристики

• Робоча напруга: 60 - 600 В (трифазний змінний струм)
• Максимальна витримувана напруга: 2000 В/хв (імпульсна напруга 4000 В)
• Діапазон вимірюваних частот: 20 Гц - 400 Гц
• Тривалість безперервного використання: при 200 В змінного струму – не більше 60 хвилин; при 600 В змінного струму – не більше 4 хвилин.

Інструкція з експлуатації

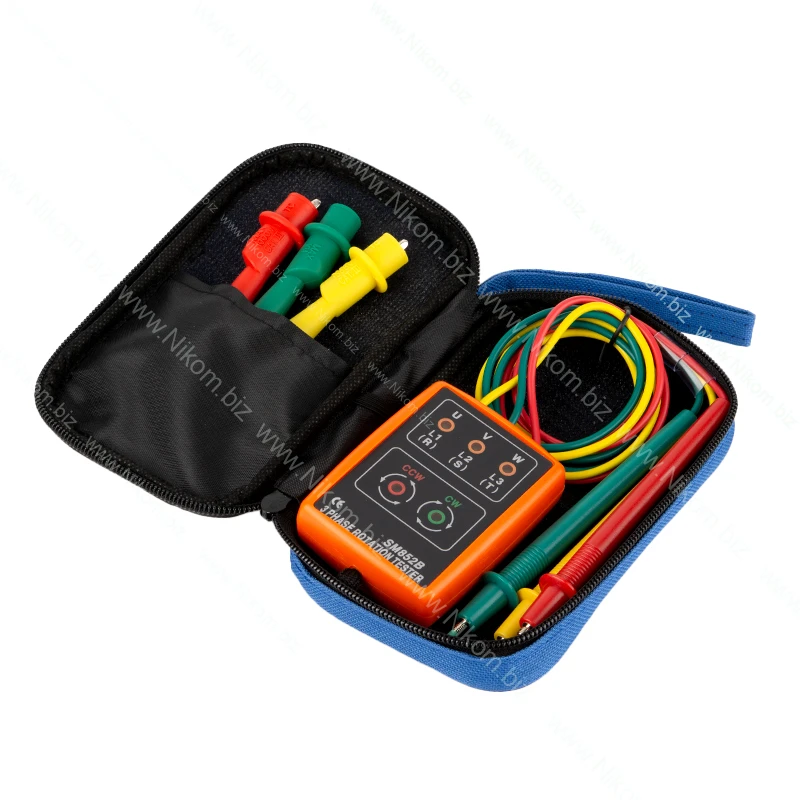

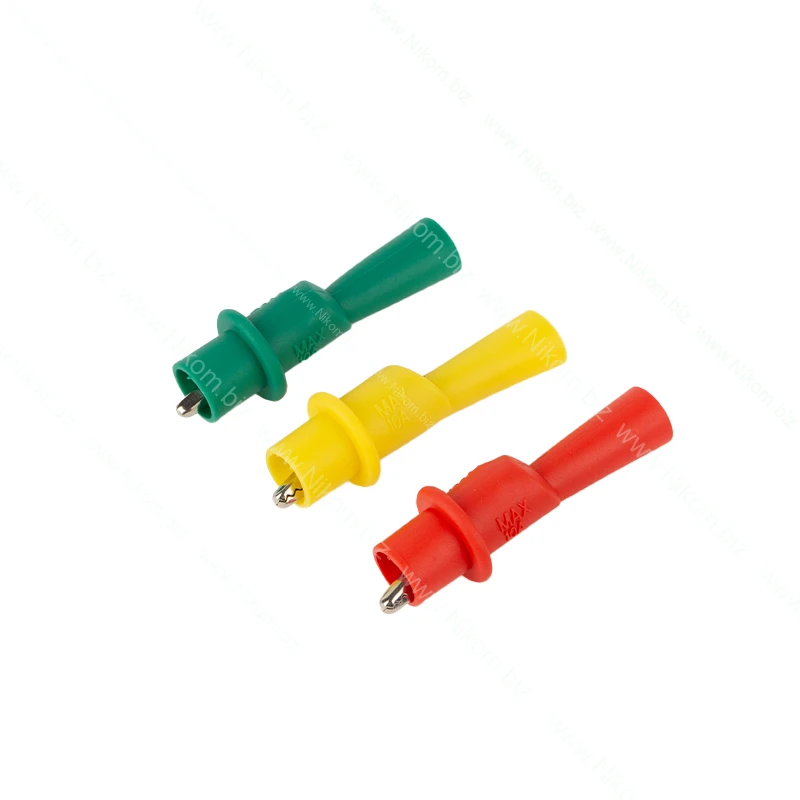

Підключіть тестові щупи приладу до проводів, що вимірюються (не тримайте їх голими руками). Можна підключатися до кінців проводів, розеток або середини фазних проводів (під час вимірювання в середині фазних проводів необхідно зняти ізоляцію, щоб оголити внутрішні жили, але будьте обережні, щоб уникнути ураження струмом). Для зручності використання в комплекті приладу є спеціальні тестові затискачі, які можна прикріпити до металевого щупа та надійно зафіксувати в будь-якому місці. Прилад покаже стан відкритої фази та порядок фаз за допомогою світлодіодів та звукового сигналу.

Важливо! Будьте уважними і обережними при роботі з високим струмом. Навіть якщо індикатори фази не світяться, у ланцюзі все одно може бути напруга, будьте обережні, щоб уникнути ураження.
