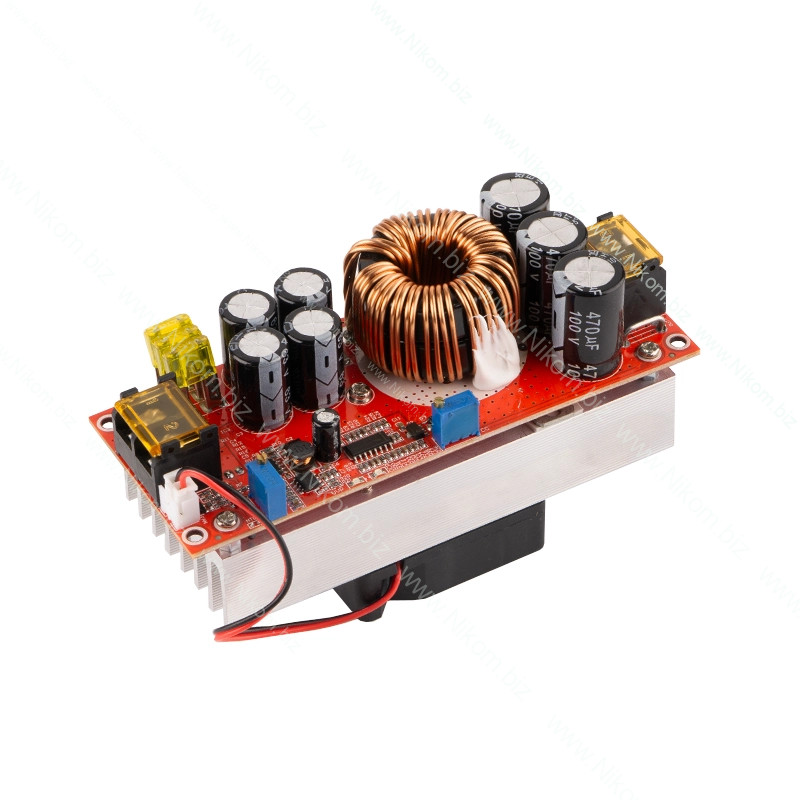

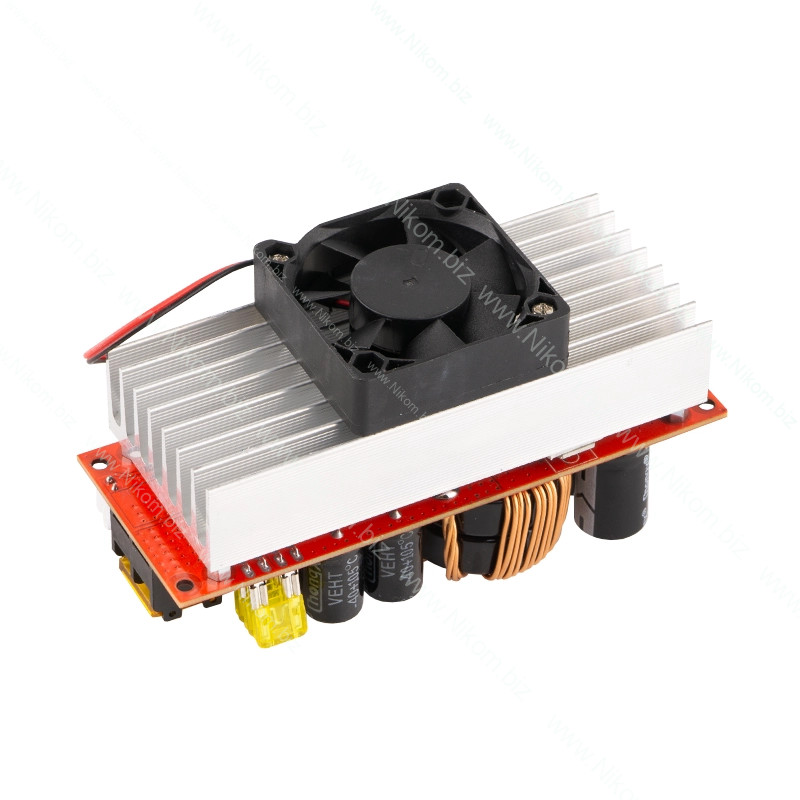

Технічні характеристики

• Вхідна напруга: DC10-60V
• Вхідний струм: при вхідній напрузі 10-30V - максимальний струм 30А; при 31-60V - максимальний струм 25А
• Робочий струм спокою: 15 мА (при 12 В; зі збільшенням напруги підвищується до 20 В)
• Вихідна напруга: 12-90 В
• Вихідний струм: 20А MAX, (при струмі понад 15А необхідне додаткове охолодження)
• Діапазон постійного струму: 0,8-20 А (+/-0,3 А)
• Захист від низького заряду батареї: регулюється 8-50 В, тип самовідновлення
• Робоча температура: -40~+85 градусів
• Робоча частота: 150 кГц
• Ефективність перетворення: 92%-97%
• Захист від перевантаження по вхідному струму: 35 А, спрацьовує автоматичний захист
• Захист від короткого замикання: вхідний запобіжник 30 A, подвійний захист від короткого замикання
• Спосіб підключення: клемна колодка
• Вага: 490 грам

Інструкція з налаштування

Налаштування вихідної напруги:

• Підключіть джерело живлення без навантаження.

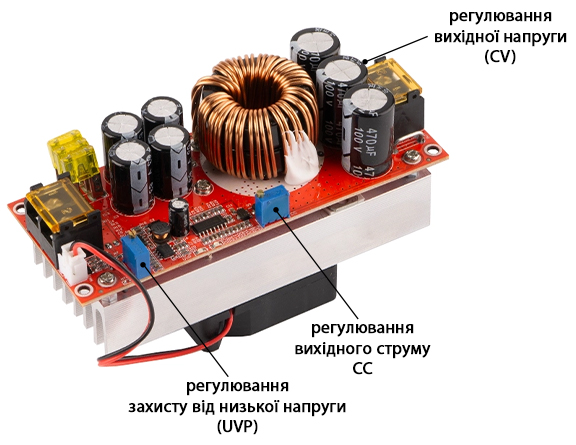

• Використовуйте хрестову викрутку для регулювання потенціометра «V-ADJ (CV)» (позначений на платі).
• Обертання за годинниковою стрілкою – збільшення напруги.
• Обертання проти годинникової стрілки – зменшення напруги.
• Через високу ємність вихідних конденсаторів реакція при зниженні напруги може бути уповільненою.

Налаштування вихідного струму:

• Повністю викрутіть потенціометр «CC A-ADJ » проти годинникової стрілки (приблизно 30 обертів) для встановлення мінімального струму.
• Підключіть навантаження (акумулятор, світлодіоди тощо).
• Плавно обертайте «CC A-ADJ» за годинниковою стрілкою, доки не досягнете бажаного значення струму.
• Для заряджання акумуляторів налаштування необхідно проводити на повністю розрядженому акумуляторі.
• Заборонено регулювати струм шляхом короткого замикання виходу.

Налаштування захисту від низької напруги:

Функція запобігає перерозряду акумулятора і захищає модуль живлення.

Метод 1:

• Подайте на вхід 10 В (для 12 В акумулятора).
• Використовуйте викрутку для регулювання потенціометра «RV1 (UVP)».
• Обертання за годинниковою стрілкою – підвищення порога захисту.
• Обертання проти годинникової стрілки – зниження порога захисту.
• Налаштування завершено, коли загориться індикатор «UVLO».

Метод 2:

• Підключіть акумулятор або блок живлення.
• Якщо «UVLO» вимкнено, крутите «RV1 (UVP)» проти годинникової до ввімкнення, потім поверніть на два оберти за годинниковою.
• Якщо «UVLO» увімкнено, крутите «RV1 (UVP)"  за годинниковою до вимкнення, потім поверніть на два оберти проти годинникової.
• Діапазон регулювання захисту: 8–45 В.
