Опис

Під час роботи ця схема генерує стабільну високочастотну електричну дугу, яка має дуже високу температуру і може легко підпалити горючі матеріали, тому її іноді називають плазмовою запальничкою.

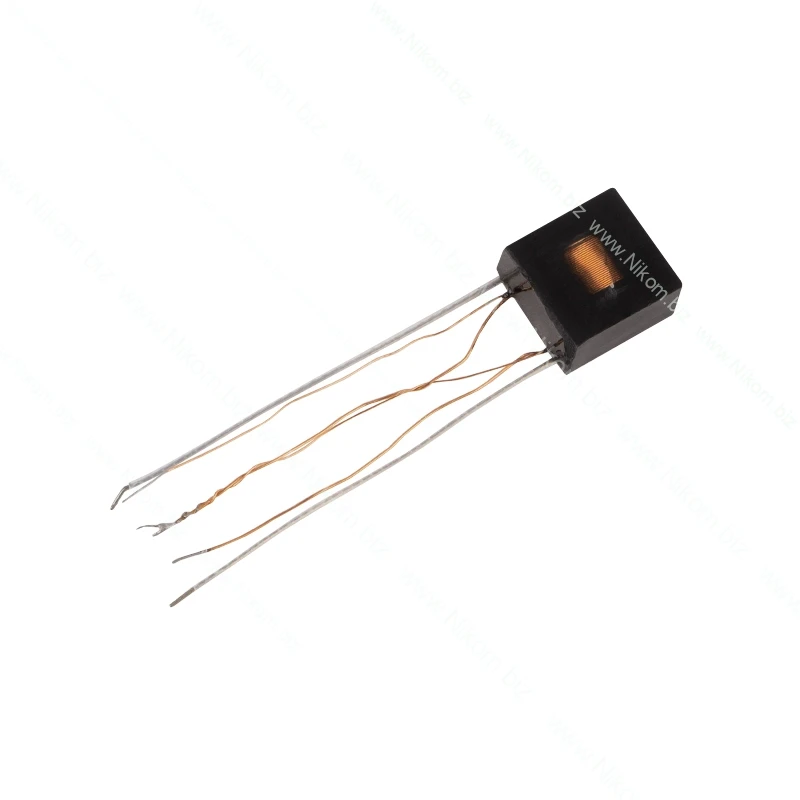

Трансформатор залитий епоксидною смолою для герметизації. Первинна обмотка трансформатора складається з двох частин: одна обмотка з товстого мідного дроту є головною обмоткою, а інша, з тонкого дроту, — зворотною обмоткою. Вторинний вихід трансформатора видає високу напругу. Два мідні дроти, один товстий і один тонкий, скручені разом, є позитивним полюсом: і вони підключаються до позитивного полюса джерела живлення.

Важливо! Компоненти для збирання вхідної схеми не входять у комплект.

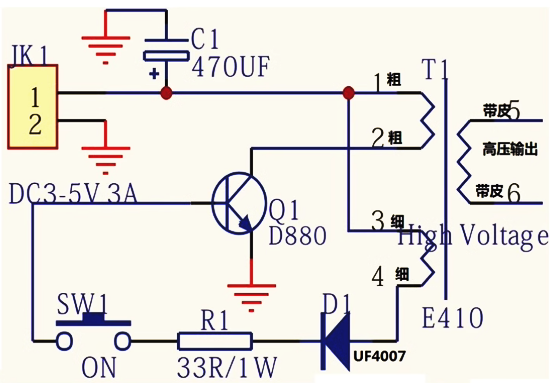

Схема підключення:

Технічні характеристики

• Габарити: 14х14х8 мм;
• Робоча напруга: 3-5 В постійного струму (DC);
• Робочий струм: до 3 A;
• Безперервний час роботи: Не більше 10 секунд;
• Вихідна імпульсна напруга: до 15 кВ (більша напруга пошкодить трансформатор);
• Частота роботи: 20 кГц - 25 кГц;
• Відстань між електродами (іскровий проміжок): 3 мм - 6 мм.
