АкціїПеретворювач DC-DC понижуючий з 4-38V на 1,25-36V, 5A
62x26x18mm; Ucc=4-38V; Uout=1.25-36V; Imax=5A на XL4015E1, регульований
на складі 43 шт.
в магазині 13 шт.
код: A431097
China
China

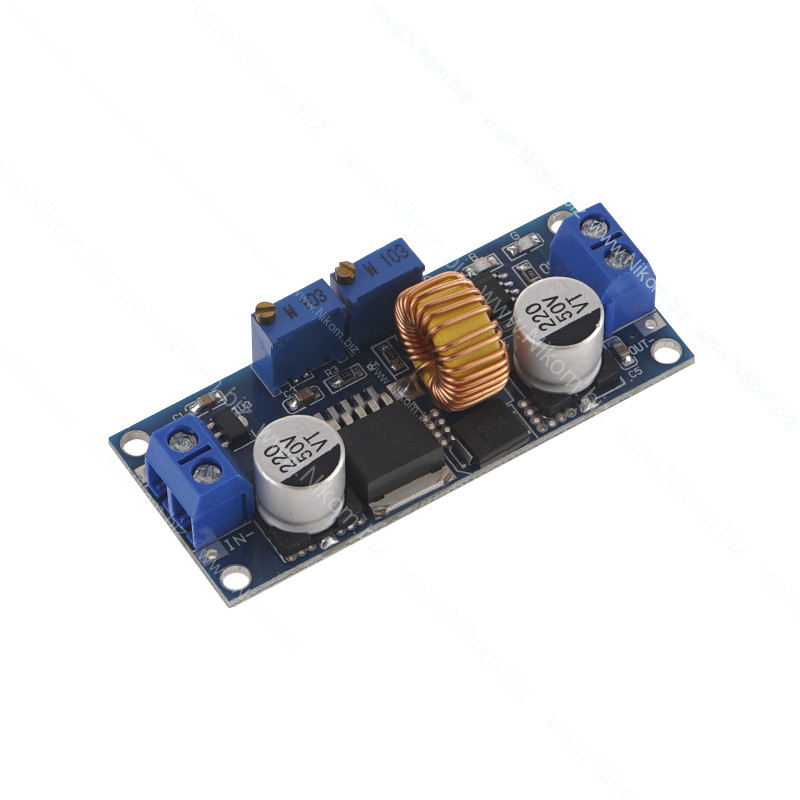

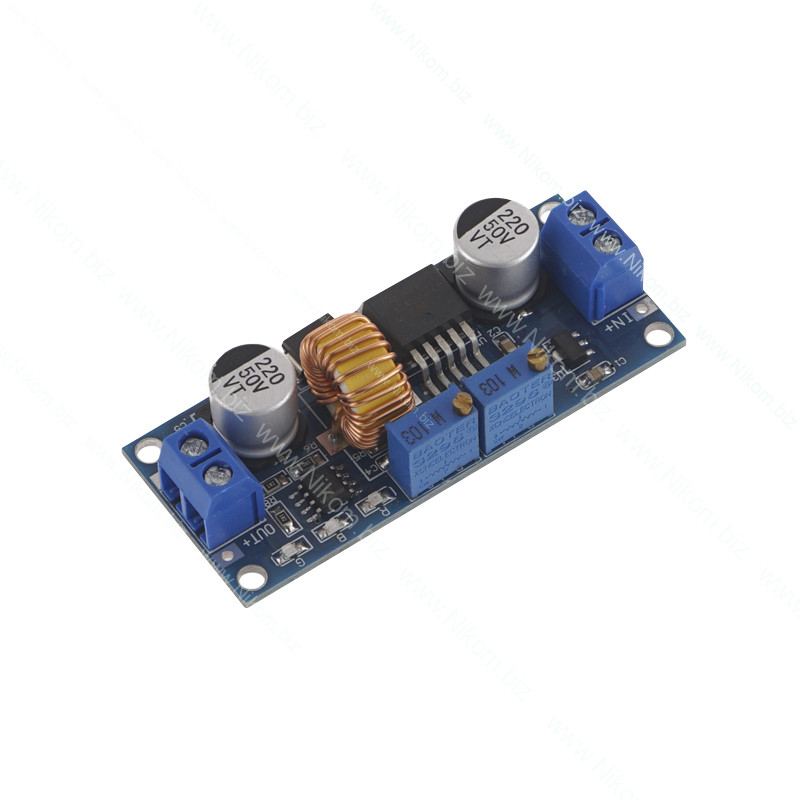

Перетворювач DC-DC понижуючий з 4-38V на 1,25-36V, 5A
62x26x18mm; Ucc=4-38V; Uout=1.25-36V; Imax=5A на XL4015E1, регульований
113 грн.
код:
| Параметр | Значення |
|---|---|
| Вхідна напруга | 4-38 Вольт |
| Вихідна напруга | 1,25-36 Вольт |
| Габаритна висота | 18 мм |
| Габаритна довжина | 62 мм |
| Габаритна ширина | 26 мм |
| Максимальний віхідний струм | 5 Ампер |
| Роз'єм | клемна колодка |
| Тип модуля | понижуючий |
Опис
DC-DC перетворювач - пристрій, що перетворює постійну напругу, що додається до входу в постійну напругу нижчого значення, або навпаки. Ступінь зниження та підвищення напруги може регулюватися за допомогою підстроювального резистора. Також пристрій може мати регулювання вихідного струму.
Особливості підключення
- "IN +" - вхідна напруга;
- "IN -" - земля;
- "OUT +" - вихідна напруга;
- "OUT -" - земля;
Регулювання напруги та струму здійснюється за допомогою багатооборотного підстроювального резистора.
- R1 - регулювання вихідної напруги;
- R2 – регулювання вихідного струму;

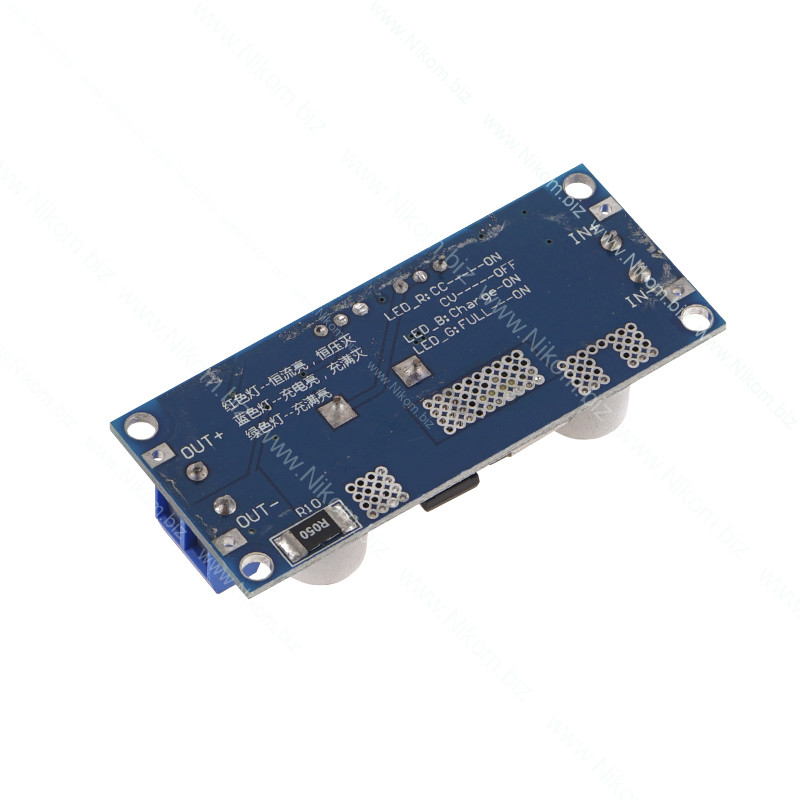

На платі встановлено 3 світлодіодні індикатори
- Червоний – показує роботу в режимі обмеження струму;
- Синій - сигналізує про заряд акумулятора;
- Зелений - сигналізує про закінчення заряду акумулятора ;
Технічні характеристики
- Мікросхема – XL4015 – E1;
- Тип перетворювача – знижуючий;
- Вхідна напруга - від 8,0 до 36;
- Вихідна напруга – від 1,25 до 32 В;
- Вихідний струм – до 5,0 A; ( 3А - робочий )
- Частота перемикання – 180 кГц;
- Ефективність - 95 %;
- Робоча температура - від -40 ° C до + 85 ° C;
- Підключення - паяння;
- Захист від – короткого замикання, перегріву;
- Габарити – 44 x 21 x 14 мм;
- Маса – 19 р.
