Опис

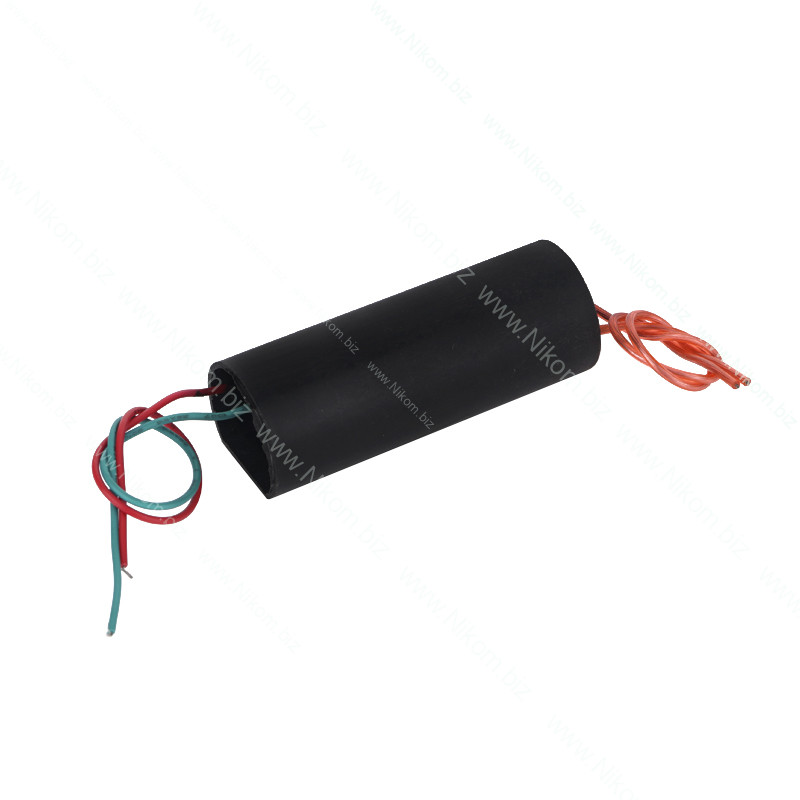

Цей модуль є імпульсним генератором високої напруги (генератор Тесла). Перетворює невелику вхідну постійну напругу на високу постійну напругу на виході. При роботі необхідно бути дуже акуратними, тому що на виході ми отримуємо до 400000 В постійної напруги. Дані модулі використовуються для різних експерементів та виробів за типом електро шокера.

Для коректної роботи відстань між вихідними проводами (там де проходить дуга) не повинна перевищувати 20 мм, інакше є ризик виходу пристрою з ладу, за рахунок того, що дуга спрацює всередині модуля. Якщо під час роботи модуля використовується джерело живлення з малою напругою (3 - 4 В), то для коректної роботи необхідно забезпечити достатній струм. Модуль повинен працювати в уривчастому режимі, мається на увазі, що максимальна безперервна робота модуля не повинна перевищувати 1 хвилини.

Особливості підключення

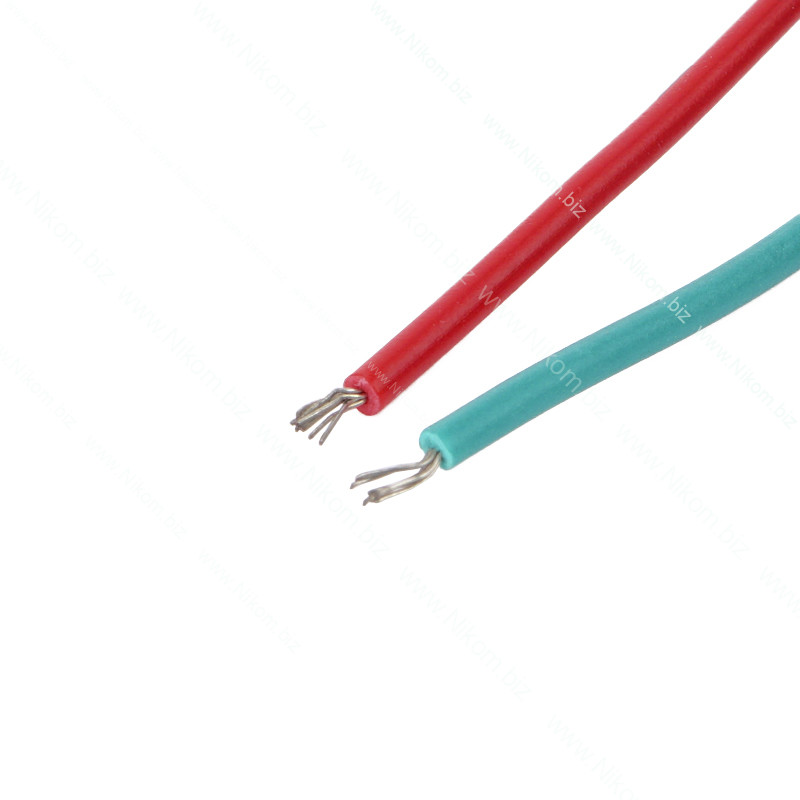

• Червоний провід - вхідна напруга "+";
• Зелений провід - вхідна напруга "-";

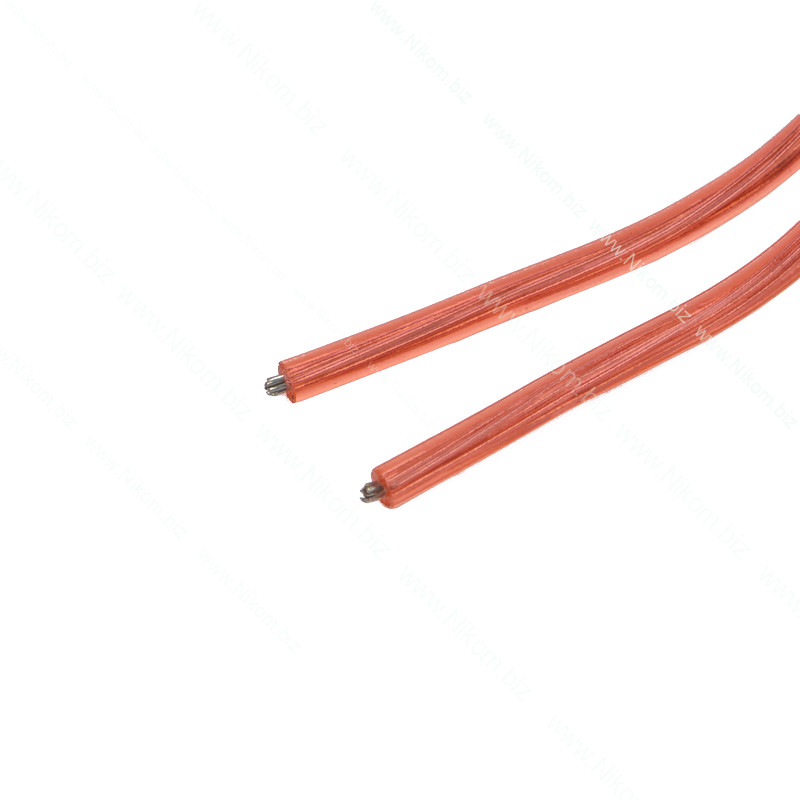

• 2 прозорі рожеві дроти зі зворотного боку - вихідна напруга.

УВАГА: Відстань між розрядженням високої напруги має бути не більше 20 мм. Висока напруга на виході, будьте обережні при використанні даного модуля.

• Вхідна напруга - від 3 до 6;
• Вихідна напруга – до 400000 В (400 кВ);
• Вхідний струм – від 2 до 5 A;
• Відстань між розрядкою високої напруги – від 10 до 20 мм;
• Довжина дротів – 100 мм;

• Габарити: 63 х 22 х 24 мм.
