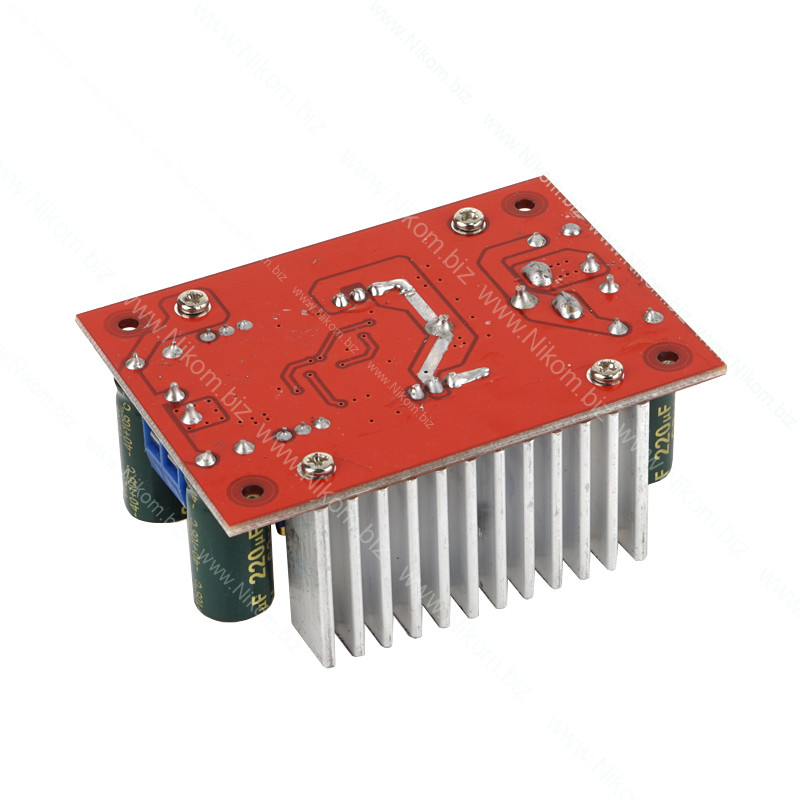

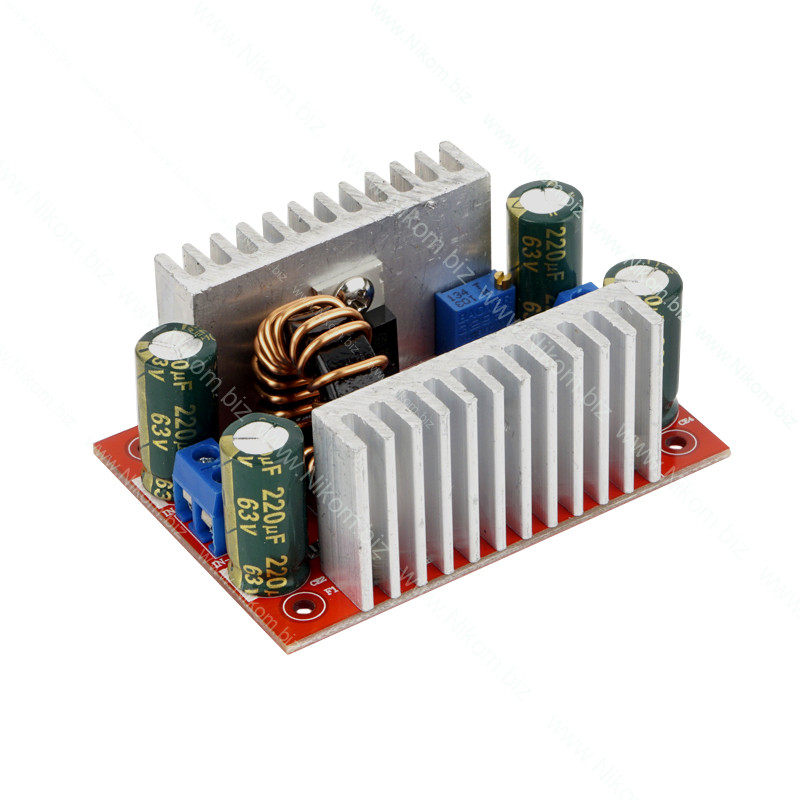

Перетворювач DC-DC що підвищує, 400W

67х48х29мм, Uin=8,5-50 V, Uout=10-60 V, Imax=12 A, рег. струму і напруги

Перетворювач DC-DC що підвищує, 400W
на складі 10 шт.
в магазині 12 шт.
код: A431058

Перетворювач DC-DC що підвищує, 400W

67х48х29мм, Uin=8,5-50 V, Uout=10-60 V, Imax=12 A, рег. струму і напруги


334 грн.
код:

ПараметрЗначення
Вхідна напруга8,5-50 Вольт
Вихідна напруга10-60 Вольт
Габаритна висота29 мм
Габаритна довжина67 мм
Габаритна ширина48 мм
Максимальний віхідний струм12 Ампер
Тип модуляпідвищуючий
Максимальна потужність400 Ватт
Роз'ємклемна колодка

Опис

Підвищує DC-DC стабілізатор - пристрій, що перетворює постійну напругу, що додається до входу в постійну напругу вищого значення. Ступінь підвищення напруги встановлюється за допомогою підстроювального резистора. Цей пристрій також дозволяє регулювати вихідний струм.


Особливості підключення

  • "IN +" - вхідна напруга;
  • "IN -" - земля;
  • "OUT +" - вихідна напруга;
  • "OUT -" - земля;

Регулювання напруги та струму здійснюється за допомогою багатооборотних підстроювальних резисторів

  • CV – регулювання вихідної напруги;
  • CC – змінюється вихідна сила струму;



Технічні характеристики

  • Діапазон вхідної напруги – від 8,5 до 50 В;
  • Діапазон вихідної напруги – від 10 до 60 В;
  • Діапазон вихідного струму – від 0,2 до 12 А;
  • Максимальний вхідний струм - 15 А (при тривалому використанні з вхідним струмом понад 8А необхідно використовувати примусове охолодження);
  • Максимальна потужність, що розсіюється, - 400 Вт;
  • Ефективність - 96 %;
  • Частота перетворення – 150 кГц;
  • Діапазон робочих температур - від -40 °C до +85 °C (якщо температура навколишнього середовища більше 40 градусів, необхідно зменшити потужність або використовувати примусове охолодження) ;
  • Захист від короткого замикання на виході – ні, необхідно самостійно встановлювати запобіжник від замикання на виході ;
  • Захист від переполюсовки - ні, необхідно дотримуватись полярності або встановити додатковий захист у вигляді діодного мосту ;
  • Захист від перевантаження струмом - так, якщо вхідний струм більше 15 А, модуль автоматично зменшує вихідну напругу ;
  • Габаритний розмір – 67 х 48 х h28 мм;
  • Маса – 87 р.
