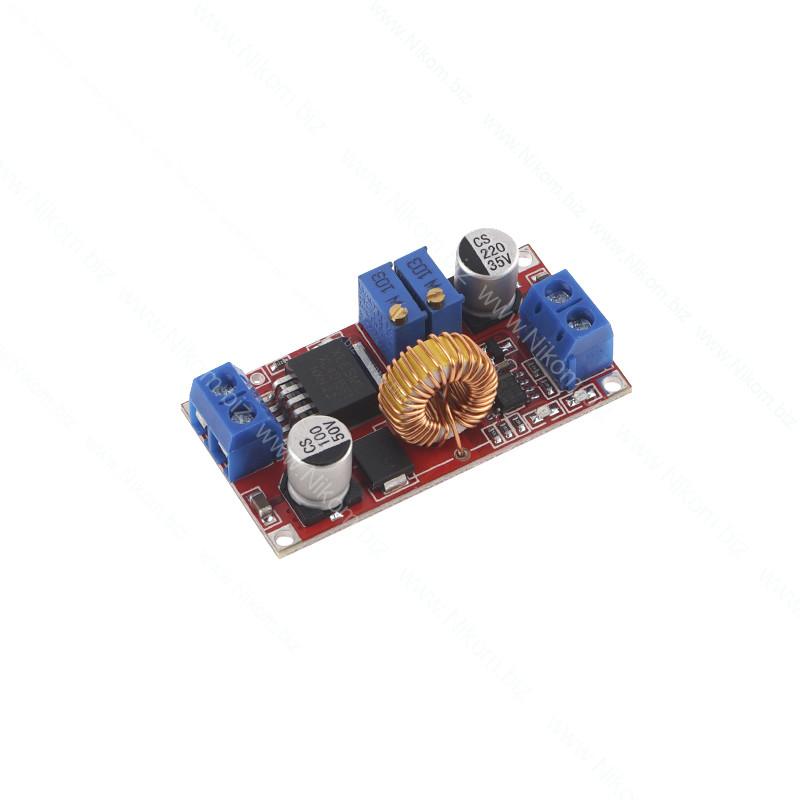

АкціїПеретворювач DC-DC понижуючий 1,25-36V, 5A
44х21х14мм, Uin=8-36V, Uout=1,25-32V, Imax=5A, на XL4015-E1, регульований
на складі 47 шт.
в магазині 15 шт.
код: A431040
China
China
Перетворювач DC-DC понижуючий 1,25-36V, 5A
44х21х14мм, Uin=8-36V, Uout=1,25-32V, Imax=5A, на XL4015-E1, регульований
101.5 грн.
код:
| Параметр | Значення |
|---|---|
| Вхідна напруга | 8-38 Вольт |
| Вихідна напруга | 1,25-36 Вольт |
| Габаритна висота | 14 мм |
| Габаритна довжина | 44 мм |
| Габаритна ширина | 21 мм |
| Максимальний віхідний струм | 5 Ампер |
| Роз'єм | клемна колодка |
| Тип модуля | понижуючий |
Додаткова інформація
Опис
DC-DC перетворювач - пристрій, що перетворює постійну напругу, що додається до входу в постійну напругу нижчого значення, або навпаки. Ступінь зниження та підвищення напруги може регулюватися за допомогою підстроювального резистора. Також пристрій може мати регулювання вихідного струму.

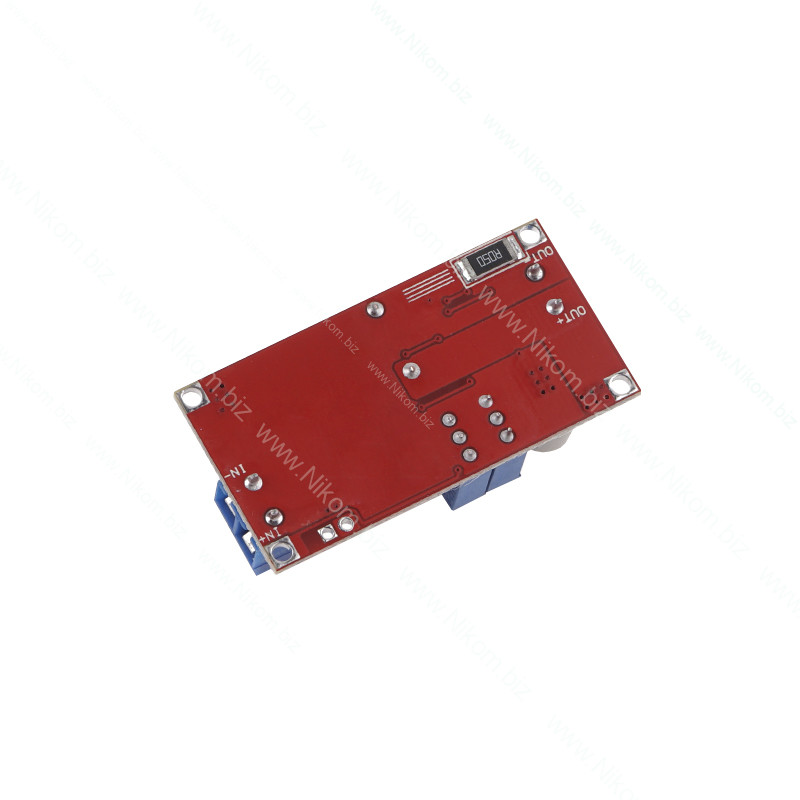

Особливості підключення
- "IN +" - вхідна напруга;
- "IN -" - земля;
- "OUT +" - вихідна напруга;
- "OUT -" - земля;

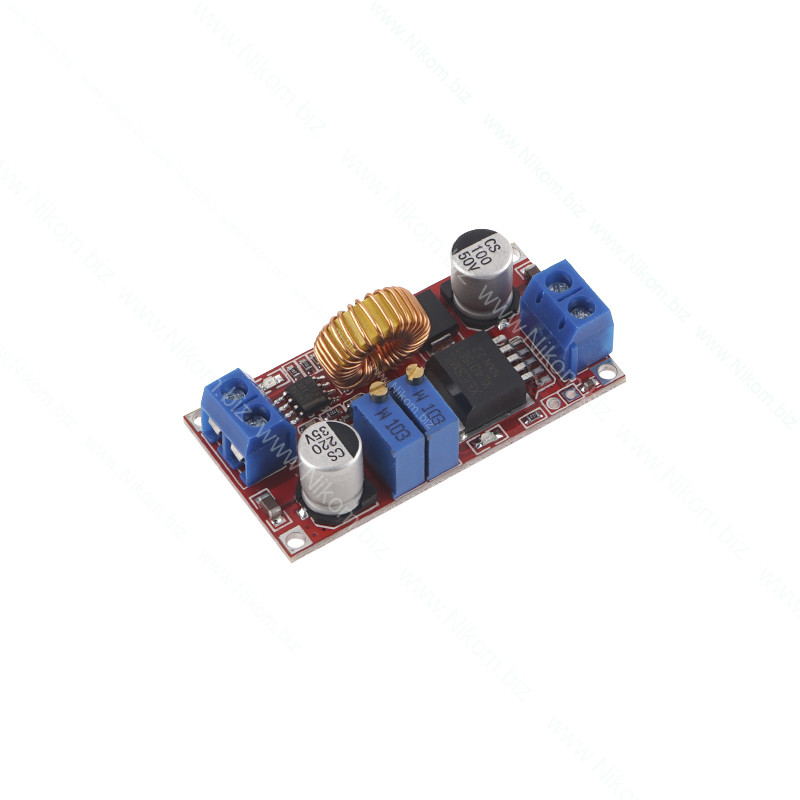

Регулювання напруги та струму здійснюється за допомогою багатооборотного підстроювального резистора.
- R1 - регулювання вихідної напруги;
- R2 – регулювання вихідного струму;
На платі встановлено 3 світлодіодні індикатори
- Червоний – показує роботу в режимі обмеження струму;
- Синій - сигналізує про заряд акумулятора;
- Зелений - сигналізує про закінчення заряду акумулятора ;
Технічні характеристики
- Мікросхема – XL4015 – E1;
- Тип перетворювача – знижуючий;
- Вхідна напруга - від 8,0 до 36;
- Вихідна напруга – від 1,25 до 32 В;
- Вихідний струм – до 5,0 A; ( 3А - робочий )
- Частота перемикання – 180 кГц;
- Ефективність - 95 %;
- Робоча температура - від -40 ° C до + 85 ° C;
- Підключення - паяння;
- Захист від – короткого замикання, перегріву;
- Габарити – 44 x 21 x 14 мм;
- Маса – 19 р.
