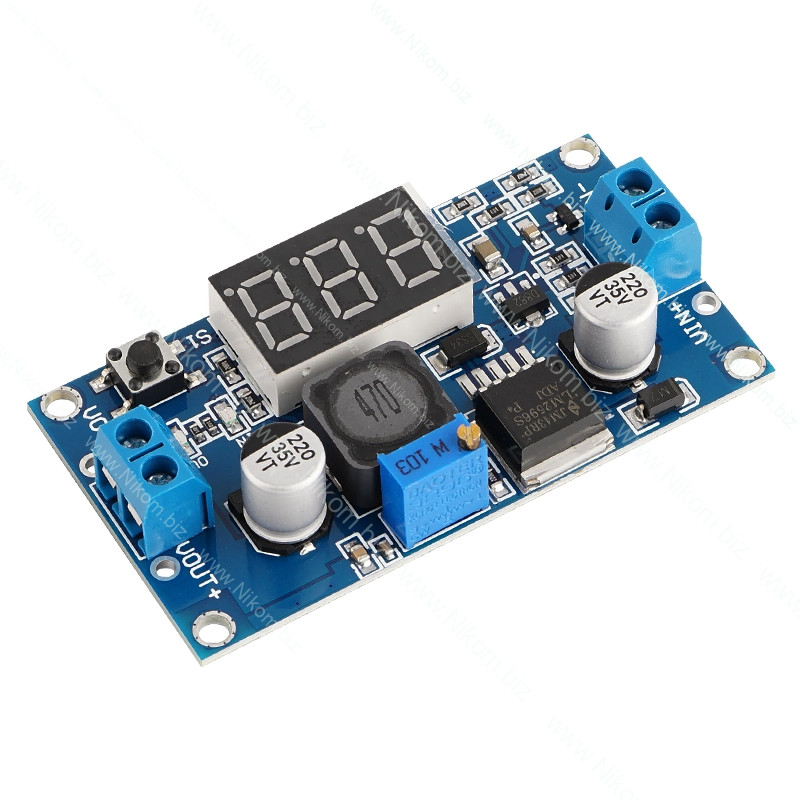

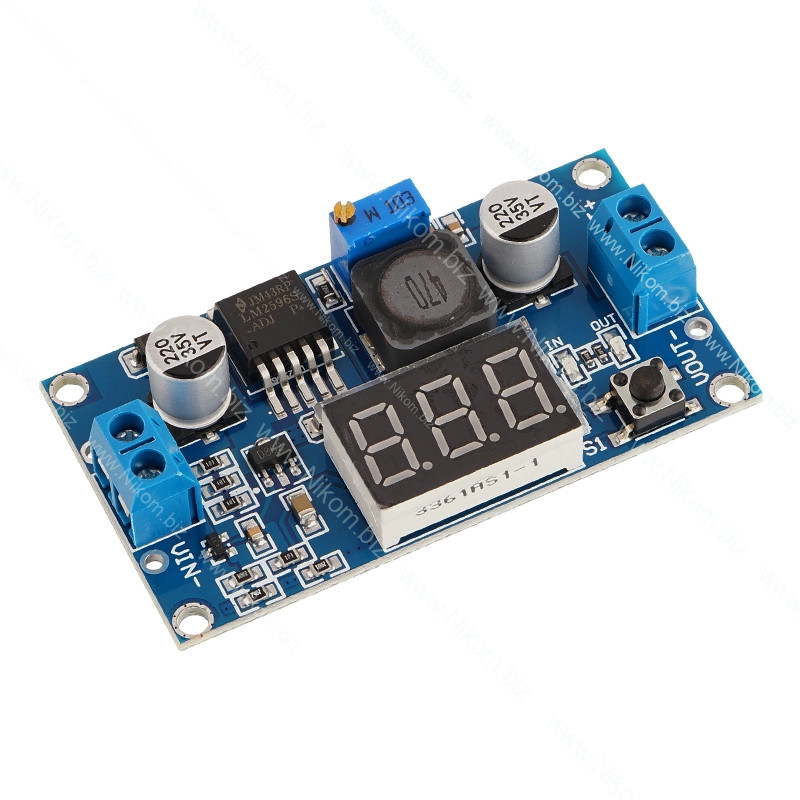

Перетворювач DC-DC понижуючий з 4-40V на 1,25-37V, 2A з вольтметром
56х36х15мм, Uin=4-40 V, Uout=1,25-37 V, Imax=2 A, на LM2596S, рег.
156.5 грн.
код:
| Параметр | Значення |
|---|---|
| Вхідна напруга | 4-40 Вольт |
| Вихідна напруга | 1,25-37 Вольт |
| Габаритна висота | 15 мм |
| Габаритна довжина | 56 мм |
| Габаритна ширина | 35 мм |
| Максимальний віхідний струм | 2 Ампер |
| Роз'єм | клемна колодка |
| Тип модуля | понижуючий |
Опис
Понижуючий DC-DC стабілізатор на мікросхемі LM2596S призначений для зниження постійної напруги з високою точністю регулювання. Оснащений вбудованим цифровим вольтметром та індикаторами режиму.
Технічні характеристики
- Мікросхема: LM2596S
- Тип: понижуючий
- Вхідна напруга: 4–40 В
- Вихідна напруга: 1,25–37 В
- Вихідний струм: до 2 А
- Вихідна потужність: 10 Вт (15 Вт з охолодженням)
- Частота перетворення: 150 кГц
- Ефективність: до 92 %
- Регулювання: CV – вихідна напруга
- Дисплей: 3-розрядний, 7-сегментний, червоний
- Перемикання між IN/OUT: кнопка SW2
- Підключення: паяння
- Захист: від перегріву
- Габарити: 56 × 36 × 15 мм
- Маса: 22 г
Функціонал
- Регулювання вихідної напруги
- Відображення вхідної або вихідної напруги на дисплеї
- Світлодіодна індикація режиму
- Зниження напруги постійного струму
Особливості підключення
- "IN +" - вхідна напруга;
- "IN -" - земля;
- "OUT +" - вихідна напруга;
- "OUT -" - земля;
Регулювання напруги здійснюється за допомогою багатооборотного підстроювального резистора.
- CV – регулювання вихідної напруги;
На платі встановлено 3 світлодіодні індикатори
- Зелений - сигналізує про подачу вхідної напруги;
- "IN" і "OUT" червоний -інформують про те, яке напруга відображає вольтметр на даний момент (вхідне або вихідне);
