АкціїПеретворювач DC-DC підвищує 3-35V, 4A з вольтметром
70х38х13мм, Uin=3-32 V, Uout=5-35 V, Imax=4 A, на XL6009, рег.
на складі 4 шт.
в магазині 6 шт.
код: A431027

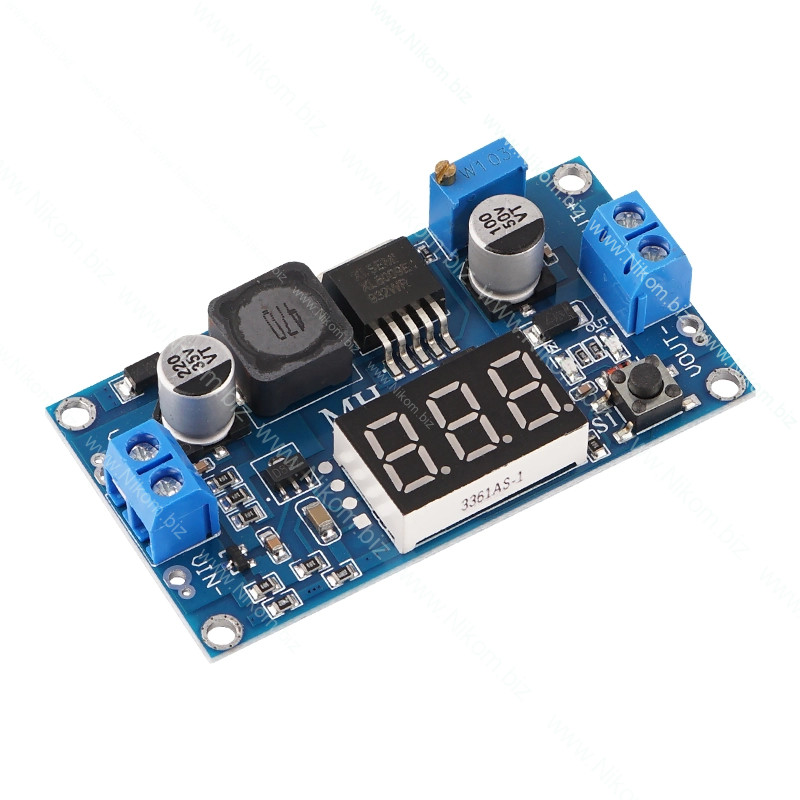

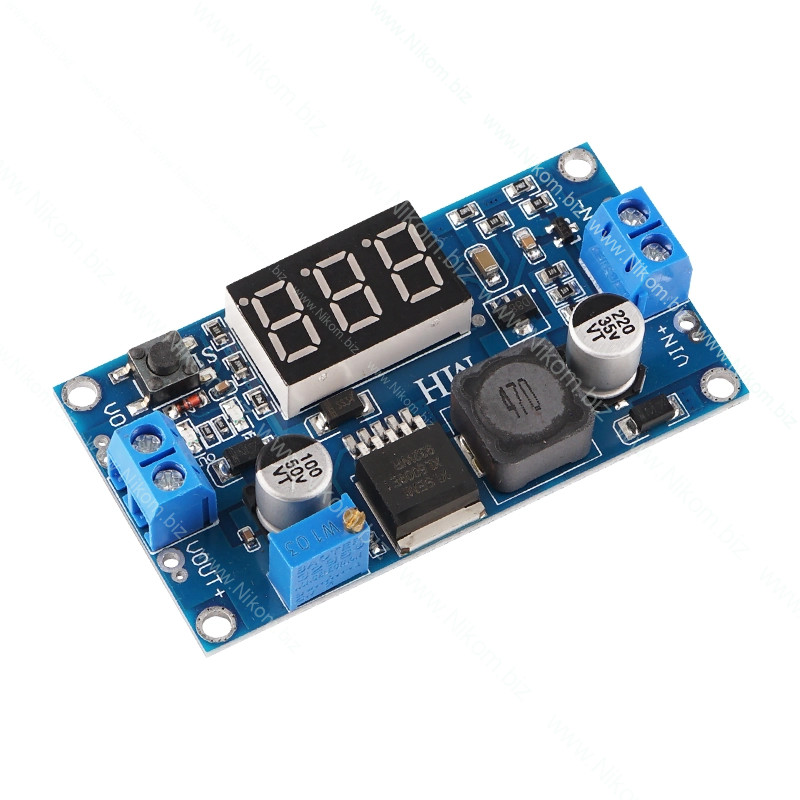

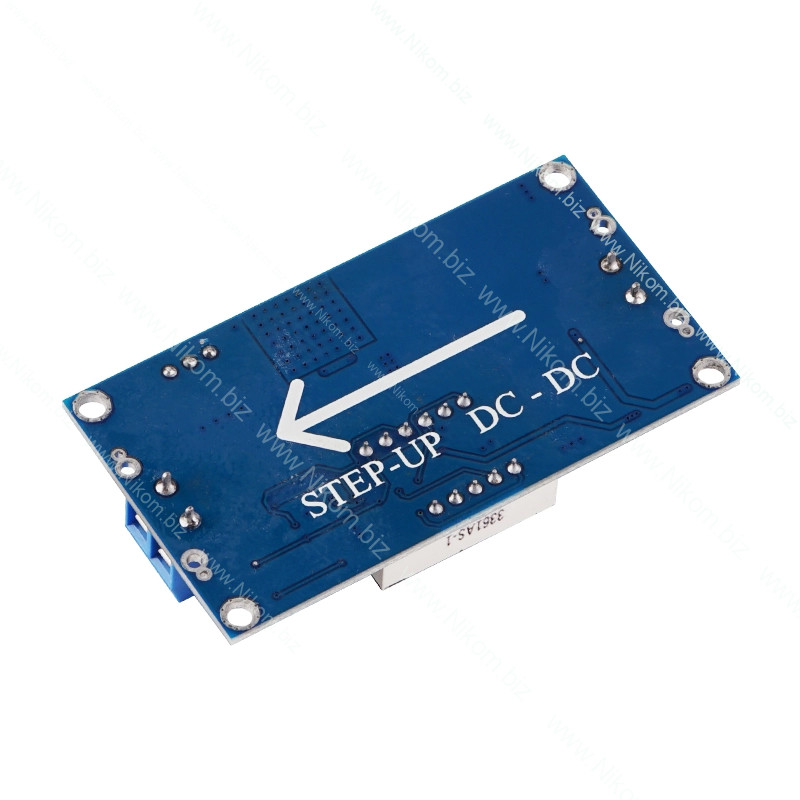

Перетворювач DC-DC підвищує 3-35V, 4A з вольтметром
70х38х13мм, Uin=3-32 V, Uout=5-35 V, Imax=4 A, на XL6009, рег.
217 грн.
код:
| Параметр | Значення |
|---|---|
| Вхідна напруга | 3-32 Вольт |
| Вихідна напруга | 5-35 Вольт |
| Габаритна висота | 13 мм |
| Габаритна довжина | 70 мм |
| Габаритна ширина | 38 мм |
| Максимальний віхідний струм | 4 Ампер |
| Роз'єм | клемна колодка |
| Тип модуля | підвищуючий |
Додаткова інформація
Опис
Підвищуючий DC-DC стабілізатор - пристрій, що перетворює постійну напругу, що додається до входу в постійну напругу вищого значення. Ступінь підвищення напруги встановлюється за допомогою підстроювального резистора.
Особливості підключення
- "IN +" - вхідна напруга;
- "IN -" - земля;
- "OUT +" - вихідна напруга;
- "OUT -" - земля;
Регулювання напруги здійснюється за допомогою багатооборотного підстроювального резистора.
- CV – регулювання вихідної напруги;
На платі встановлено 2 світлодіодні індикатори
- "IN" - сигналізує про подачу вхідної напруги;
- "OUT" - сигналізує про подачу вихідної напруги;
Технічні характеристики
- Мікросхема – XL6009;
- Тип перетворювача – що підвищує;
- Вхідна напруга – від 3 до 32 В;
- Вихідна напруга – від 5 до 35 В;
- Вихідний струм – до 4 A;
- Частота перетворення – 400 кГц;
- Ефективність - 92 %;
- Робоча температура - від -40 ° C до + 85 ° C;
- Захист від – перегріву;
- Дисплей: 3-розрядний, 7 сегментний, червоний;
- Перемикання між вхідною та вихідною напругою - S1;
- Габарити: 70 х 38 х 13 мм;
- Маса брутто – 26 г.
