Опис

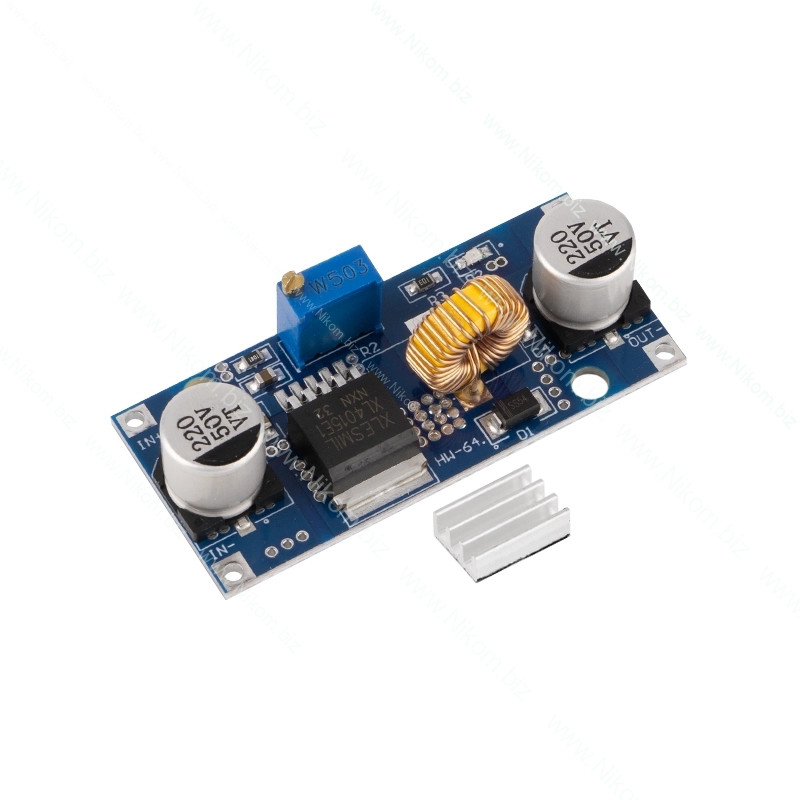

DC-DC перетворювач - пристрій, що перетворює постійну напругу, що додається до входу в постійну напругу нижчого значення, або навпаки. Ступінь зниження та підвищення напруги може регулюватися за допомогою підстроювального резистора. Також пристрій може мати регулювання вихідного струму.

Особливості підключення

• "IN +" - вхідна напруга;
• "IN -" - земля;
• "OUT +" - вихідна напруга;
• "OUT -" - земля;

Регулювання напруги здійснюється за допомогою багатооборотного підстроювального резистора

• CV – регулювання вихідної напруги;

• Мікросхема – XL4015;
• Тип перетворювача – знижуючий;
• Вхідна напруга - від 8,0 до 36;
• Вихідна напруга – від 1,25 до 35 В;
• Вихідний струм – до 5,0 A;
• Вихідна потужність – 10 Вт;
• Частота перетворення – 170 кГц;
• Ефективність - 95 %;

• Робоча температура - від -40 ° C до + 85 ° C;
• Підключення - паяння;

• Захист від – короткого замикання, перегріву;
• Габарити – 54 x 24 x 16 мм;
• Маса – 10 г.
