Опис

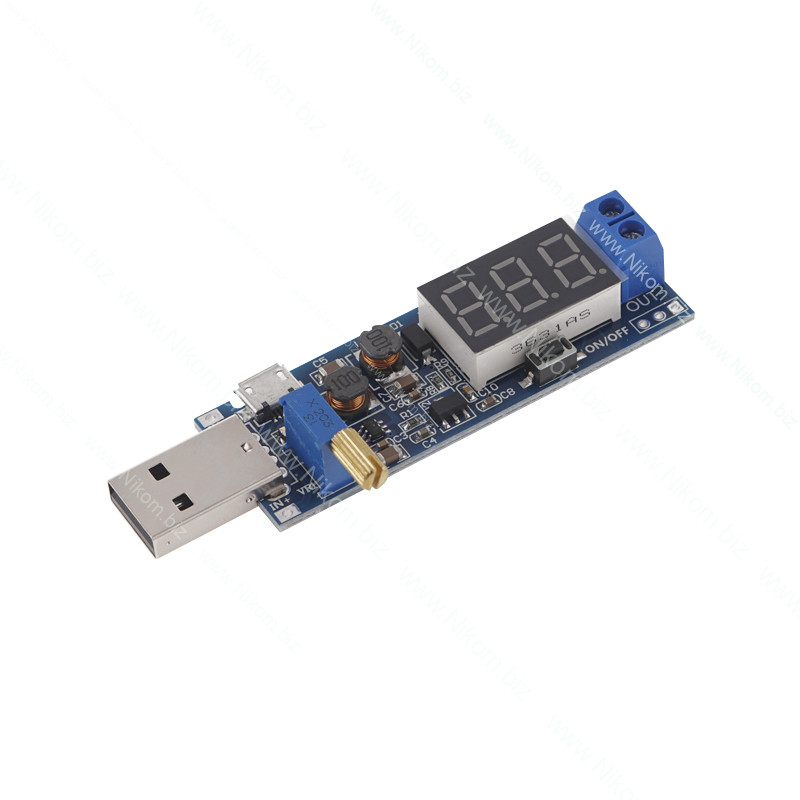

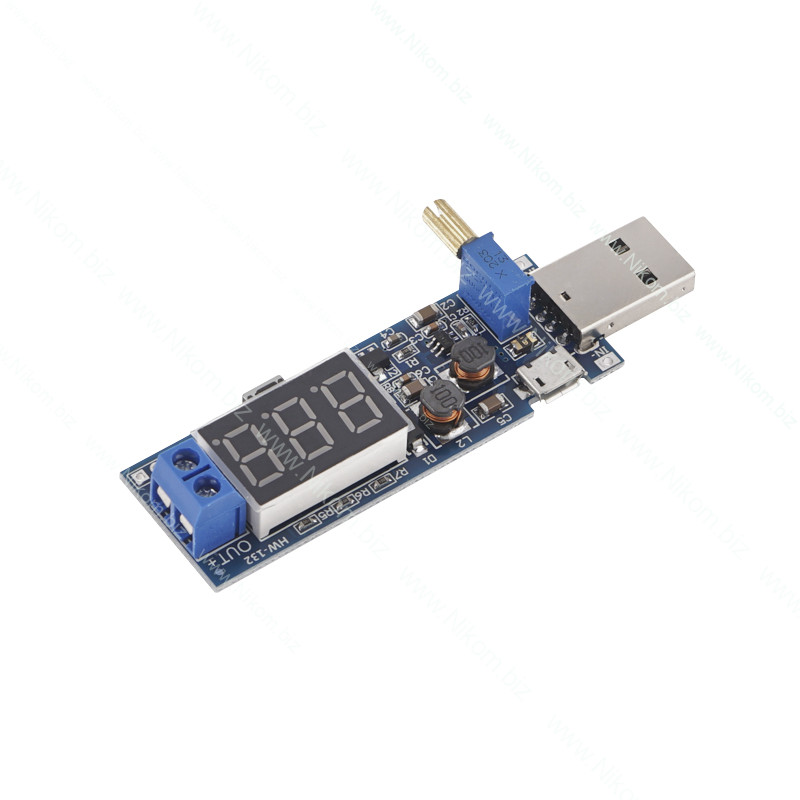

Даний стабілізатор напруги може отримувати вхідну напругу через стандартний USB A, через microUSB а також, завдяки присутності VIN+ і VIN- контактів , є можливість припаяти 2 дроти живлення. Як відомо  USB A  і  microUSB стандартно мають 5 V, а на контакти  VIN+ і VIN- подати від 3,5 V до 12 V. На модуль встановлений  3-розрядний дисплей, який відображає значення вихідної напруги, регульоване за допомогою потенціометра . Під дисплеєм розташована кнопка, яка виконує дві функції. При короткому натисканні на кнопку відбувається увімкнення/вимкнення напруги на виході, при тривалому затисканні є можливість відключити/включити дисплей, при цьому напруга також подається на вихід.

Особливості підключення

• "Штекер USB A" та "гніздо microUSB" - вхідна напруга;
• "IN +" -   вхідна напруга ;
• "IN -" - земля;
• "OUT +" - вихідна напруга;
• "OUT -" - земля;

Технічні характеристики

• Тип перетворювача – підвищуючий-понижуючий;
•  Вхідна напруга – від 3,5 до 12 В;
• Вихідна напруга – від 1,2 до 24 В;
• Вихідна потужність – до 3 Вт;
• Дисплей: 3-розрядний, 7 сегментний, червоний;
• Потенціометр із ручкою;
• Вимкнення дисплея;
• Вимкнення напруги на виході;
• Габарити – 79 х 22 x 14 мм;
• Маса брутто – 15,5 г.
