АкціїПеретворювач DC-DC понижуючий 1,25-35V, 3A
48х23х14мм, Uin=7-35 V, Uout=1,25-30 V, Imax=3 A, на LM2596S, регульований
на складі 44 шт.
в магазині 21 шт.
код: A431013

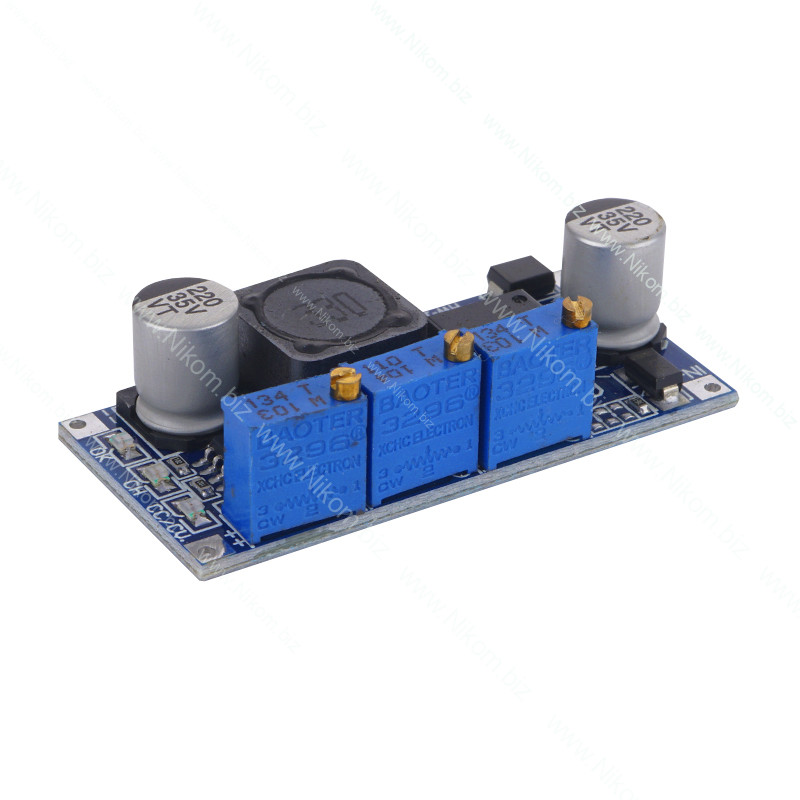

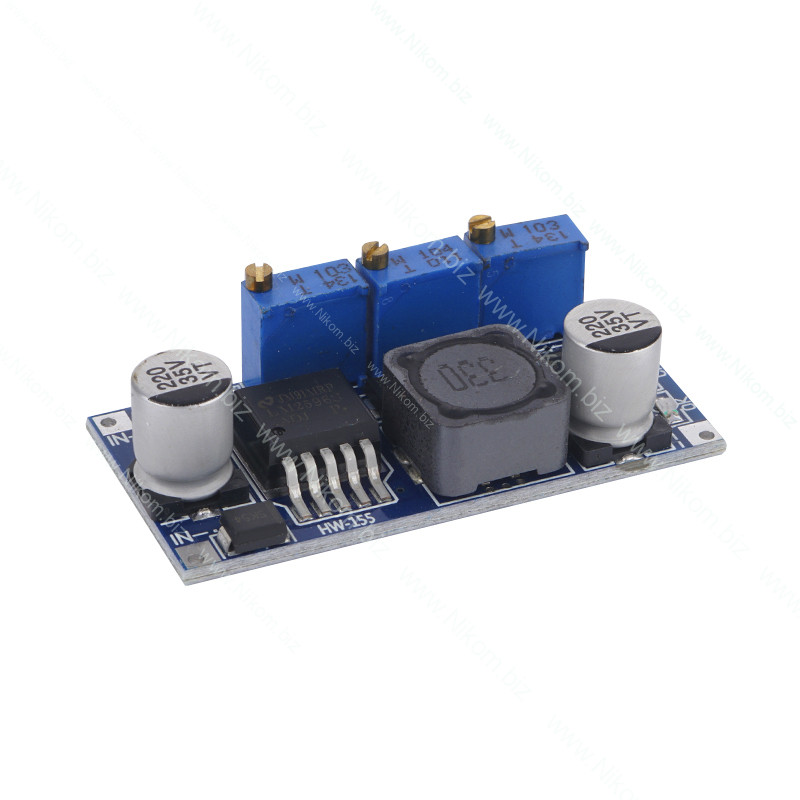

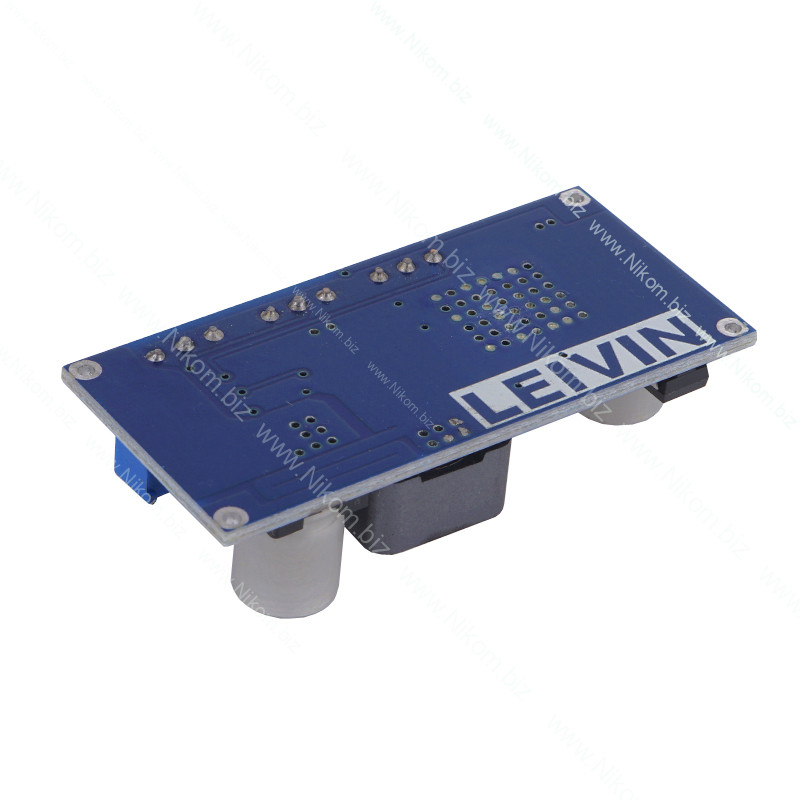

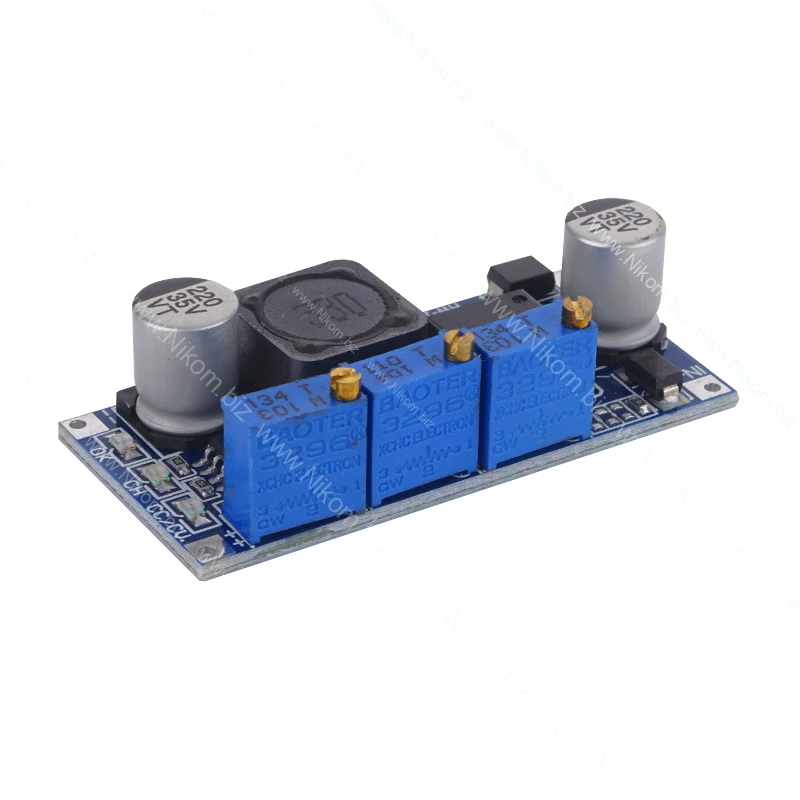

Перетворювач DC-DC понижуючий 1,25-35V, 3A
48х23х14мм, Uin=7-35 V, Uout=1,25-30 V, Imax=3 A, на LM2596S, регульований
91.5 грн.
код:
| Параметр | Значення |
|---|---|
| Вхідна напруга | 7-35 Вольт |
| Вихідна напруга | 1,25-30 Вольт |
| Габаритна висота | 14 мм |
| Габаритна довжина | 48 мм |
| Габаритна ширина | 23 мм |
| Максимальний віхідний струм | 3 Ампер |
| Роз'єм | немає |
| Тип модуля | понижуючий |
Додаткова інформація
Опис
DC-DC перетворювач - пристрій, що перетворює постійну напругу, що додається до входу в постійну напругу нижчого значення, або навпаки. Ступінь зниження та підвищення напруги може регулюватися за допомогою підстроювального резистора. Також пристрій може мати регулювання вихідного струму.

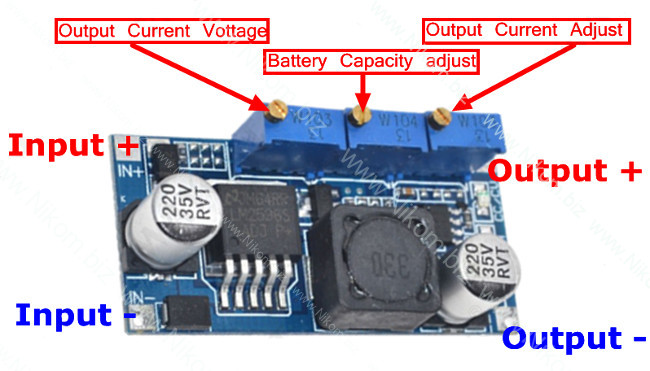

Особливості підключення
- "IN +" - вхідна напруга;
- "IN -" - земля;
- "OUT +" - вихідна напруга;
- "OUT -" - земля;
Регулювання напруги здійснюється за допомогою багатооборотного підстроювального резистора
- R1 - регулювання вихідної напруги;
- R2 - використовується для встановлення напруги повного заряду акумулятора ;
- R3 – регулювання вихідного струму;
Технічні характеристики
- Мікросхема – LM2596S;
- Тип перетворювача – знижуючий;
- Вхідна напруга – від 7,0 до 35 В;
- Вихідна напруга – від 1,25 до 30 В;
- Вихідний струм – до 3,0 A;
- Вихідна потужність – до 15 Вт;
- Робоча температура - від -40 ° C до + 85 ° C;
- Підключення - паяння;
- Захист від – короткого замикання, перегріву;
- Габарити – 48 x 23 x 13,5 мм;
- Маса – 12 г.
