Модуль керування зарядним пристроєм акумулятора 12-24 В
живлення 220 В; встановлення верхнього та нижнього рівня зарядки
289 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Опис

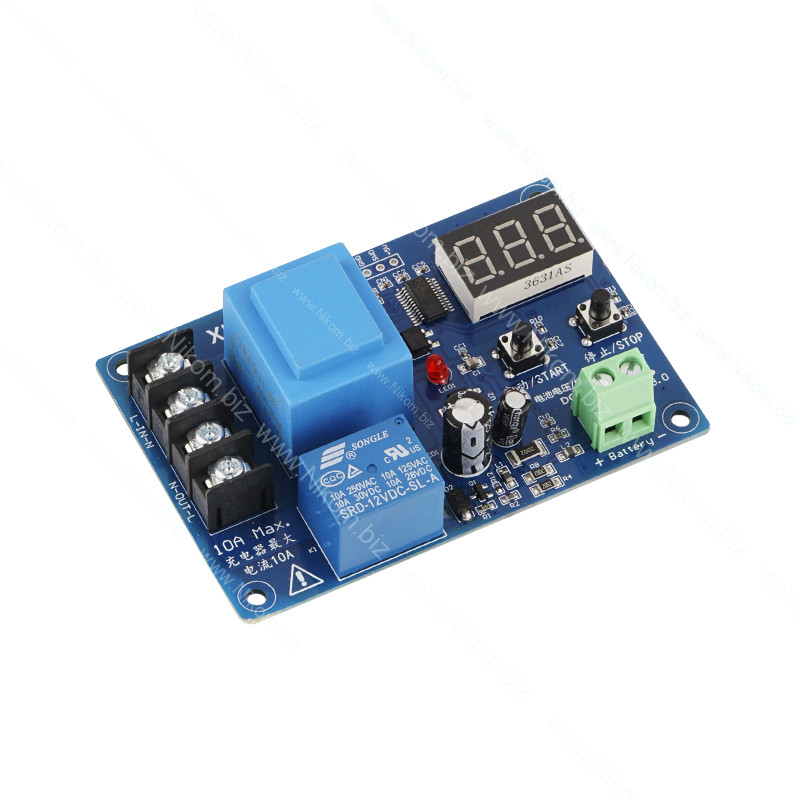

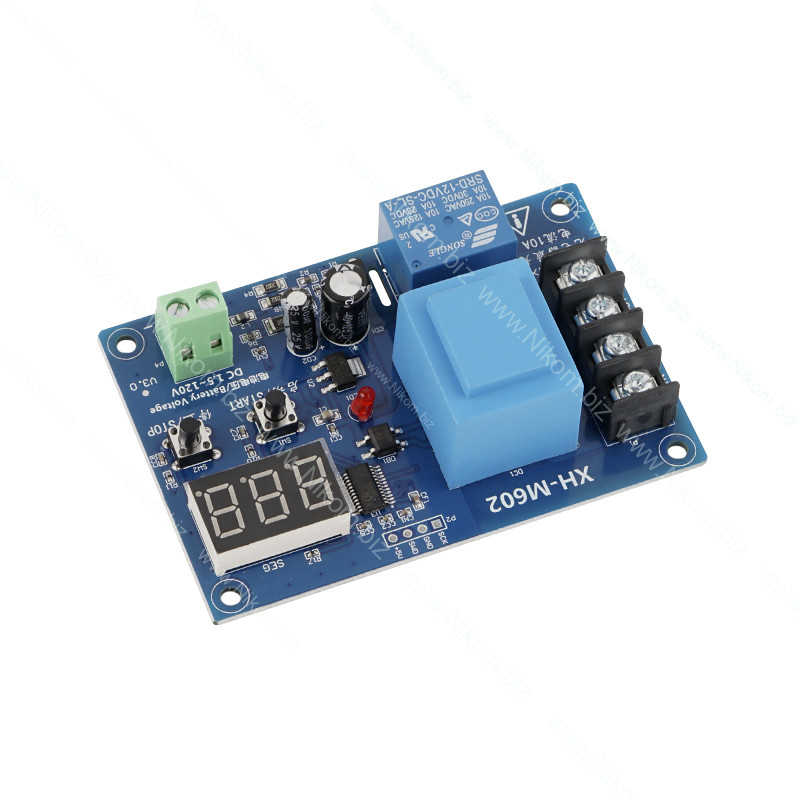

Модуль замикає встановлене на ньому реле при досягненні нижнього рівня заряду акумулятора та розмикає реле при досягненні верхнього рівня заряду. На платі модуля встановлений сегментний індикатор, що відображає рівень напруги та дві кнопки, що служать для налаштувань рівнів увімкнення та вимкнення.
Налаштування рівнів спрацьовування
Для встановлення рівня включення потрібно натиснути та затиснути ліву кнопку, доки дисплей не почне блимати. Після цього за допомогою обох кнопок можна встановити потрібний рівень.
Для встановлення рівня вимкнення потрібно натиснути та затиснути праву кнопку, доки дисплей не почне блимати. Після цього за допомогою обох кнопок можна встановити потрібний рівень.
Підключення модуля
Чорна клемна колодка:
- Lin – фаза напруги живлення;
- Nin – нуль напруги живлення;
- Lout – фаза зарядного пристрою (навантаження);
- Nout – нуль зарядного пристрою (навантаження).
Зелена клемна колодка:
- Vin+ -позитивний полюс акумулятора;
- Vin- - Негативний полюс акумулятора.
