Опис

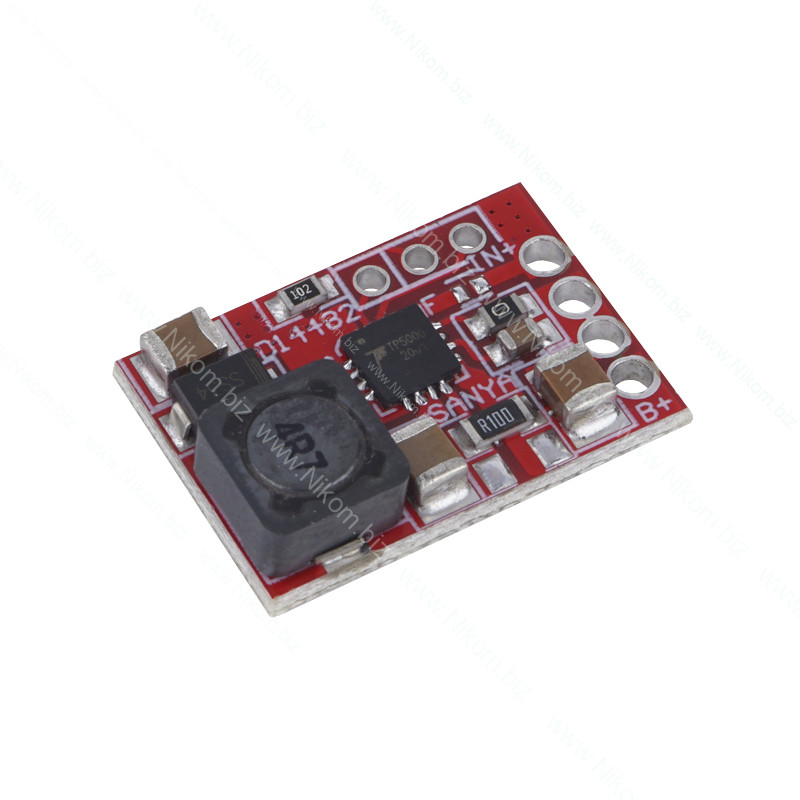

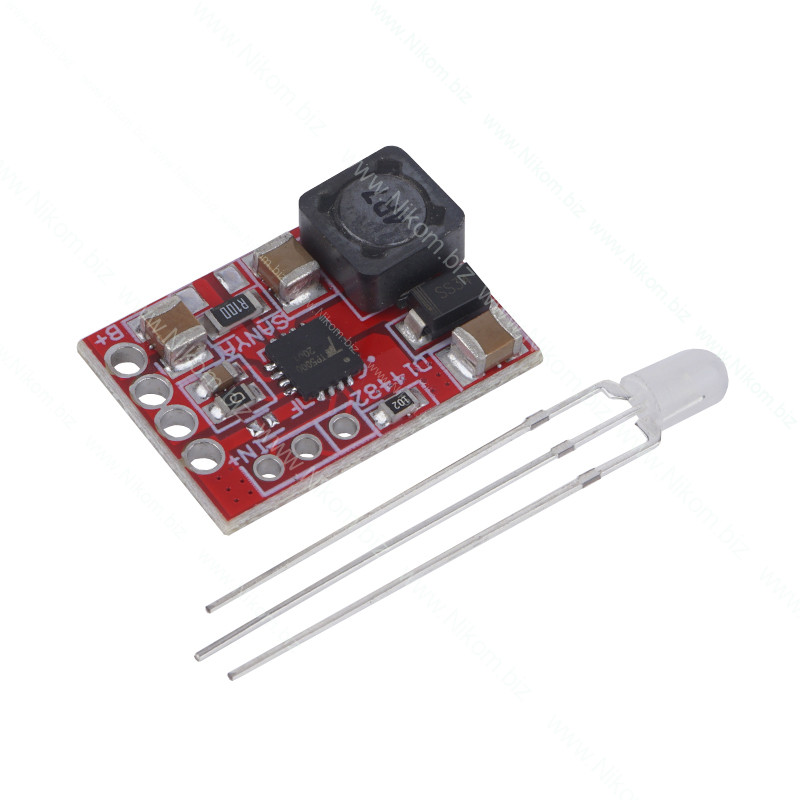

Ця плата призначена для заряджання двох типів акумуляторів літій-іонних (Li-ion) та літій-залізо-фосфатних (LiFePO4). Для індикації роботи модуля і зарядки в комплект йде світлодіод. При зарядці він блимає червоно-зеленим кольором, а коли акумулятор заряджений світить зеленим кольором.

Особливості підключення

Модуль має 2 режими заряду

• Для Li-ion акумулятора 4,2;
• Для LiFePO4 акумулятора 3,6;

Якщо на платі 2 контакти F не закорочені перемичкою, то напруга на виході буде 3,6 В (за замовчуванням), якщо ж Ви хочете заряджати Li-ion акумулятор Вам необхідно цю перемичку встановити самостійно.

Для підключення на платі є 4 контакти

• "IN +" - позитивний полюс вхідної напруги;
• "IN-" - негативний полюс вхідної напруги;
• "B+" - позитивний полюс акумулятора;
• "B-" - негативний полюс акумулятора;

Регулювання вихідного струму

Регулювання струму здійснюється за допомогою запаювання / заміни опорів на платі під написом SANYA (2 вільні майданчики під резистором R100)

• За замовчуванням резистор R100 (0,1 Ом) – вихідний струм до 1,0 А;
• Запаяти поруч із резистором R100 (0,1 Ом) резистор R200 (0,2 Ом) - вихідний струм до 1,5 А;
• Запаяти поруч із резистором R100 (0,1 Ом) такий самий резистор R100 (0,1 Ом) - вихідний струм до 2,0 А;
• Випаяти резистор R100 (0,1 Ом), а резистор R200 (0,2 Ом) залишити на місці - вихідний струм до 0,5 А;

Якщо вихідний струм більше 1,0 А потрібно встановити тепловідведення

Технічні характеристики

• Вхідна напруга – від 4,5 до 9,0 В;
• Вихідна напруга - 3,6 або 4,2 (на даній платі 3,6) ;
• Вихідний струм – до 1,0 А;
• Габарити – 22 х 15 х 5 мм.
