Опис

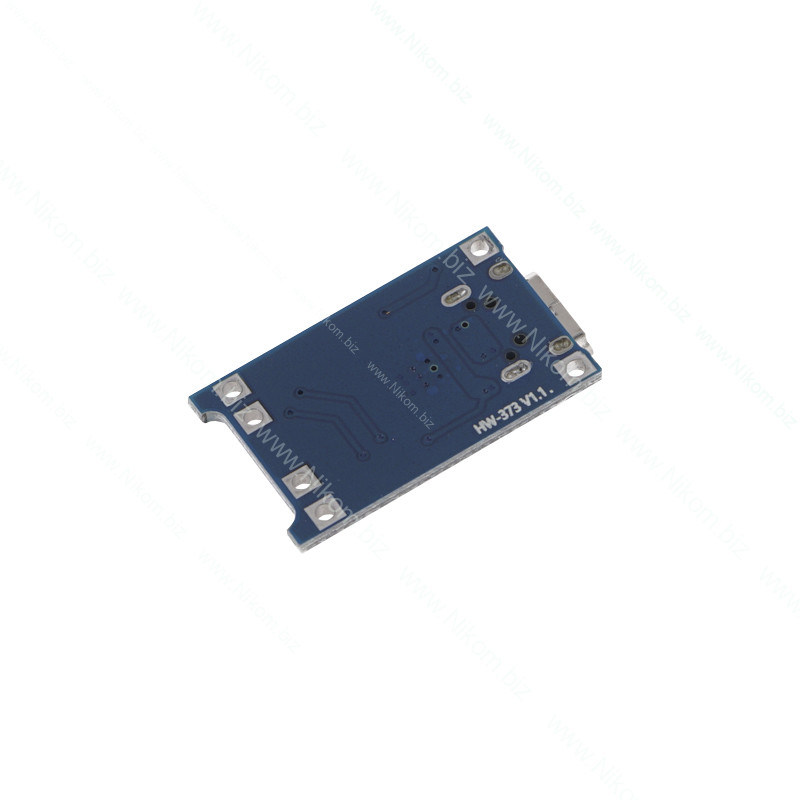

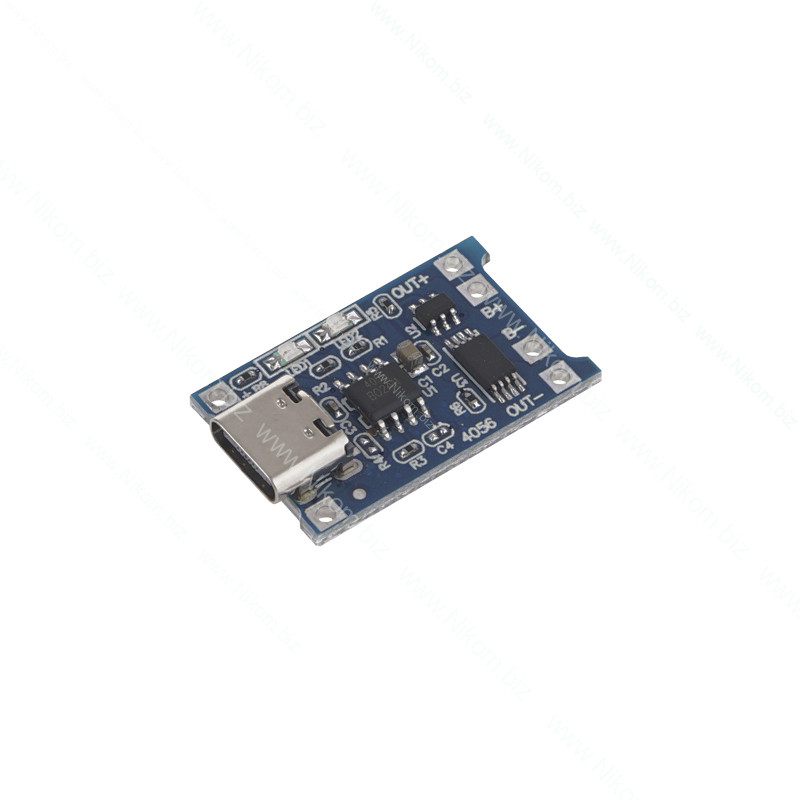

Модуль зроблений на мікросхемі TP4056 і використовується для контролю заряду та розряду Li-ion акумуляторів. Дозволяє заряджати Li-ion акумулятор, підключений до плати. На основі цього модуля можна зібрати портативний зарядний пристрій POWERBANK.

Плата з лінійним зарядом за принципом постійної напруги / постійного струму для одноелементних Li-ion акумуляторів.

Технічні характеристики

• Метод заряду: лінійний;
• Зарядний струм: 1,0 А;
• Відхилення зарядної напруги: трохи більше 1,5 %;
• Вхідна напруга: постійна 4,5 - 5,5;
• Напруга повного заряду: 4,0 - 4,2;
• Напруга повного розряду: 2,9 - 3,1 В
• Інтерфейс - роз'єм USB Type-C;
• Габарити – 30 x 18 x 5 мм.

Типи захисту

• Захист від перезаряду. Перевищення максимально допустимої напруги заряду акумулятора. Поріг захисту від перезаряду: 4,2 - 4,3В
• Захист від перерозряду. Розряд акумулятора нижче мінімально допустимої напруги. Поріг захисту від перерозряду: 2,3 - 2,5В
• Захист від перевантаження струмом. Перевищення максимального розрядного струму акумулятора. Поріг захисту струму розряду: 3,0А

Відновлення ланцюга заряду/розряду акумулятора після спрацювання захисту відбувається автоматично.

Особливості підключення

Батарея підключається до виходів "B+", "B-". Навантаження на виходи "OUT+", "OUT-". Вхідна напруга крім інтерфейсу USB може подаватися на виводи "+" та "-".

Світлодіодна індикація:

• червоний – йде заряд;
• зелений (блакитний) – батарея заряджена.
