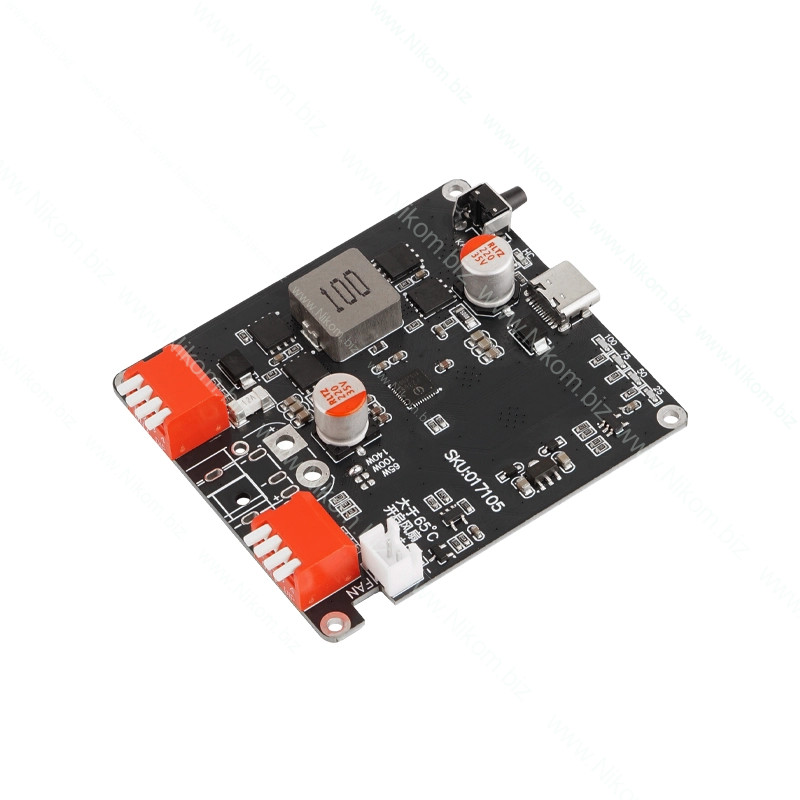

Опис

Модуль зарядки та живлення на основі IP2366 підтримує двонаправлене перетворення енергії та швидку зарядку з максимальною потужністю 140 Вт. Він дозволяє заряджати акумуляторні батареї (1S-6S) та використовувати їх для живлення пристроїв через USB Type-C PD3.1. Модуль оснащений інтелектуальною системою контролю температури, захистом від перевантажень.

Технічні характеристики

• Мікроконтролер: IP2366
• Вхідна напруга: 5V / 9V / 12V / 15V / 20V / 28V
• Максимальна потужність: 140 Вт (28V 5A)
• Кількість комірок акумулятора: 1-6S
• Роз'єми підключення: USB Type-C PD3.1, паяні контакти
• Захист: від перегріву, перенапруги, короткого замикання, перевантаження
• Охолодження: підтримка підключення зовнішнього вентилятора
• Габарити: 66 × 60 мм

Інструкція з налаштування

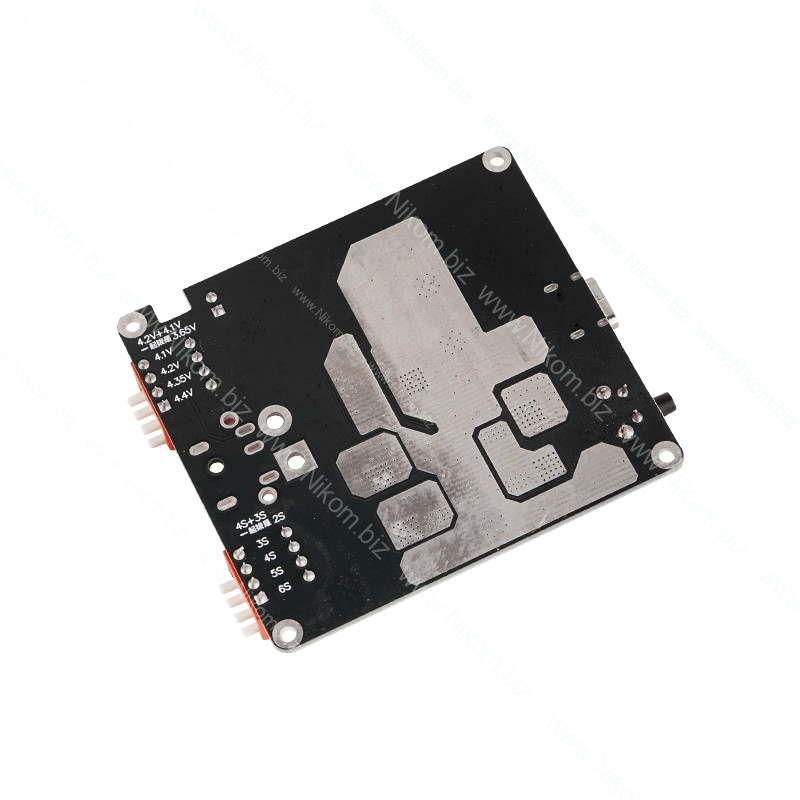

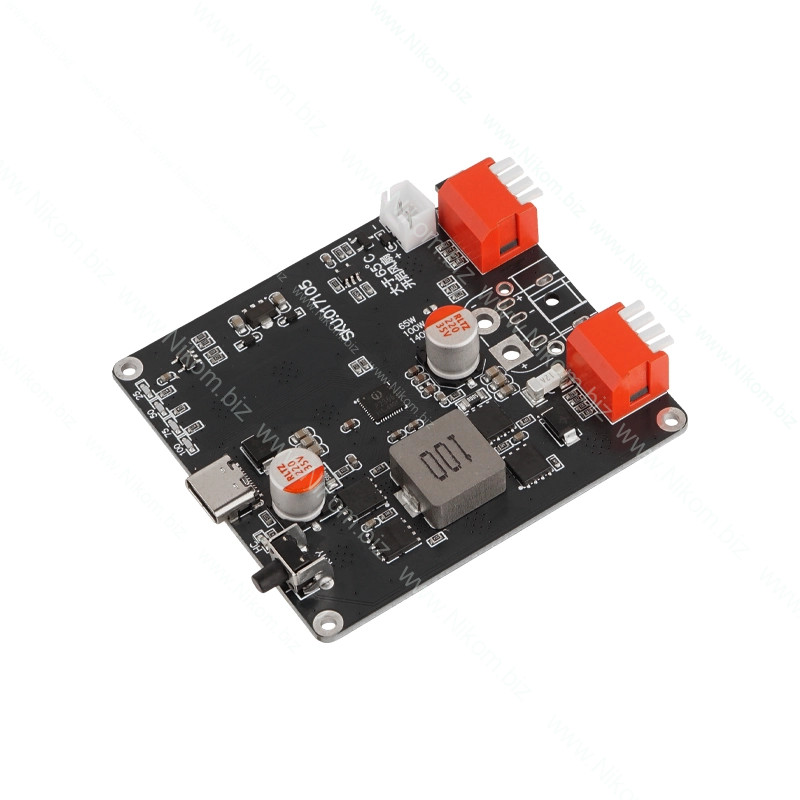

1. Вибрати тип акумулятора за допомогою DIP-перемикачів:

• 4.1V
• 4.2V
• 4.35V
• 4.4V
• для вибору LiFePo4 3.65V увімкнути 2 перемикачі - 4.1V + 4.2V

2. Встановити кількість комірок (S) батареї:

• 1S - перемикачі вимкнені
• 2S - увімкнути 2 перемикачі - 3S + 4S
• 3S, 4S, 5S, 6S - опустити відповідний перемикач для активації вибраного значення

3. Підключити батарею до паяних контактів на платі. Для коректної роботи опір акумулятора повинен бути ≤15 мОм, а провідники витримувати струм ≥15А
