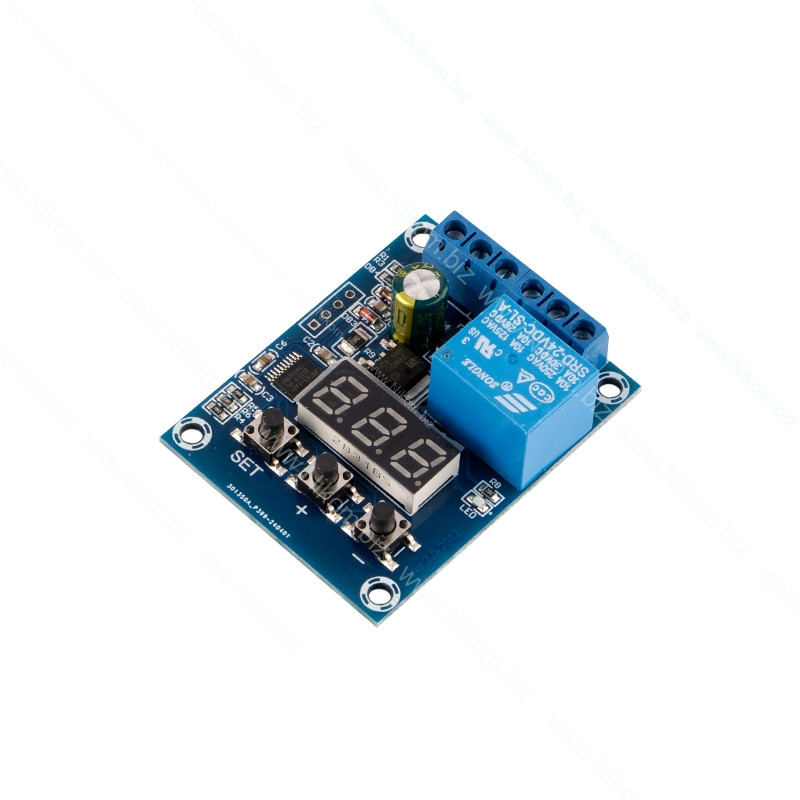

Опис

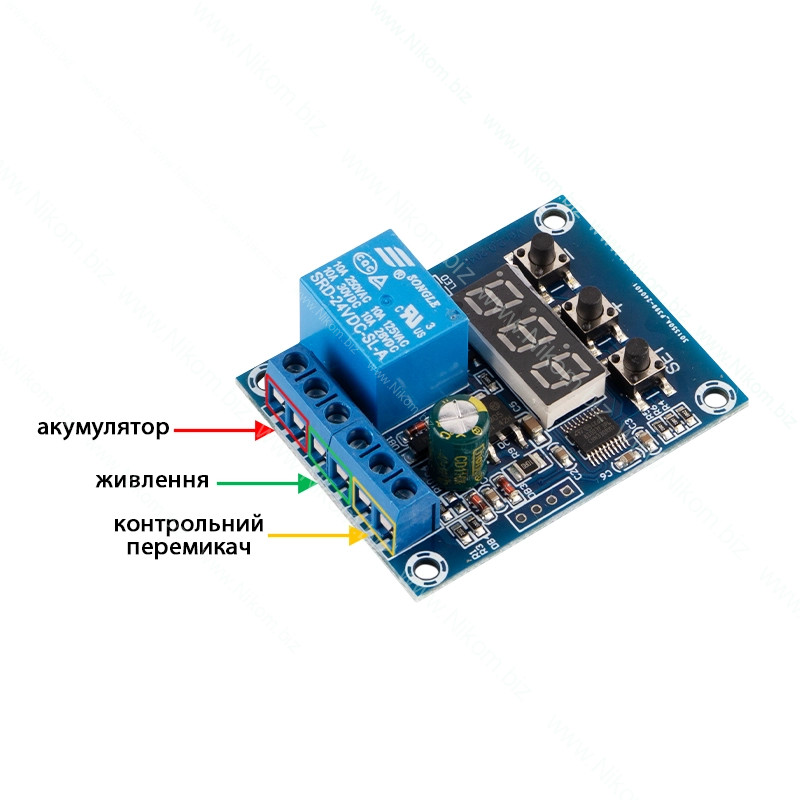

Цей модуль призначений для вимірювання напруги і моніторингу заряджання та розряджання батарей або інших електричних пристроїв. Він може використовуватися для контролю напруги в системах з різною номінальною напругою (7-9V, 12V, 24V) та забезпечує захист від перенапруги.

Основні особливості та призначення модуля:

• вимірювання напруги під час заряджання та розряджання;
• моніторинг напруги для забезпечення стабільної роботи системи;
• захист від перенапруги для запобігання пошкодженням підключених пристроїв;
• підтримка різних напругових рівнів для універсального застосування.

Налаштування модуля

• у нережимі налаштування короткочасно натискайте кнопку SET, щоб циклічно відобразити: робочий режим -> нижня межа напруги -> верхня межа напруги;

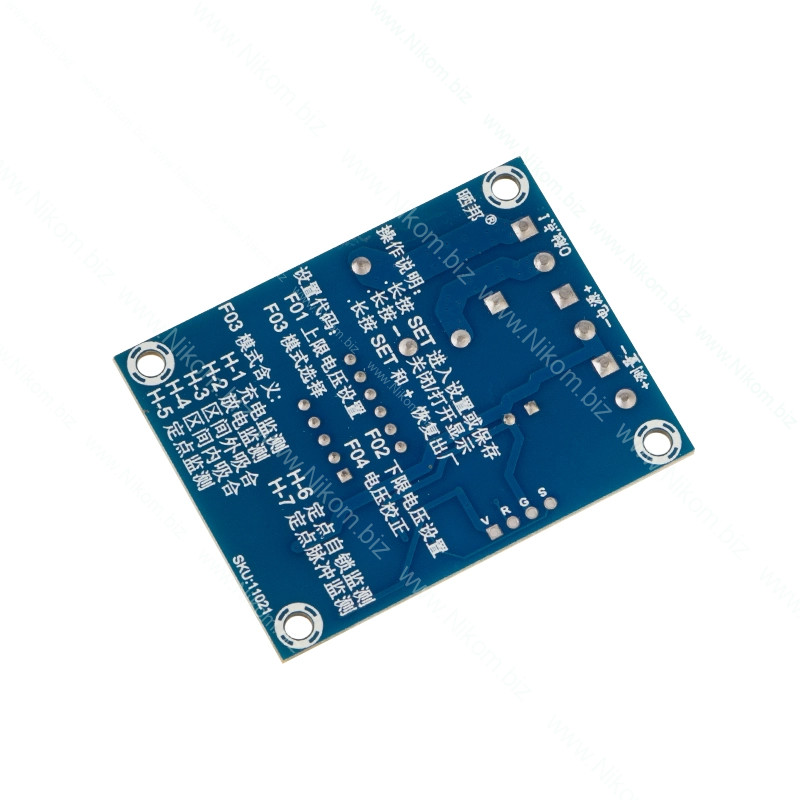

• у нережимі налаштування натисніть і утримуйте кнопку SET протягом 2 секунд, щоб увійти в режим налаштування параметрів; на екрані відобразиться F01, натискайте кнопки + і -, щоб вибрати параметр для налаштування: F01 (верхня межа напруги), F02 (нижня межа напруги), F03 (робочий режим), F04 (калібрування напруги);
• вибравши параметр для налаштування, коротко натисніть кнопку SET, щоб увійти в режим налаштування параметра, натискайте кнопки + і -, щоб відрегулювати значення. Якщо нижня межа напруги перевищує верхню межу, на екрані з’явиться Err протягом 1 секунди, нагадуючи користувачу. Якщо нижня межа напруги дорівнює верхній межі, реле вимкне вихідну функцію;
• встановивши значення параметра, коротко натисніть кнопку SET, щоб повернутися до списку параметрів;
• після завершення налаштування параметрів натисніть і утримуйте кнопку SET протягом 2 секунд, щоб зберегти параметри та вийти;
• у нережимі налаштування одночасно натисніть і утримуйте кнопки SET і + протягом 2 секунд, щоб відновити заводські налаштування;
• довге натискання - вимкнення або ввімкнення режиму економії енергії відображення.

Вибір режиму роботи

Натисніть і утримуйте кнопку SET, щоб вибрати робочий режим F03, натискайте кнопки + і -, щоб вибрати потрібну функцію, потім натисніть і утримуйте кнопку SET, щоб зберегти та вийти.

Потрібно звернути увагу на те, що перед встановленням цього параметра необхідно налаштувати верхню та нижню межі напруги.

• H-1: Моніторинг заряджання — коли контрольована напруга нижча за нижню межу, реле залишається ввімкненим; коли вище за верхню межу, реле вимикається;
• H-2: Моніторинг розряджання — коли контрольована напруга вища за верхню межу, реле залишається ввімкненим; коли нижче за нижню межу, реле вимикається;
• H-3: Моніторинг включення за межами діапазону — коли контрольована напруга знаходиться між верхньою та нижньою межами, реле вимикається; в інших випадках реле увімкнене;
• H-4: Моніторинг включення в межах діапазону — коли контрольована напруга знаходиться між верхньою та нижньою межами, реле увімкнене; в інших випадках реле вимикається;
• H-5: Моніторинг фіксованої точки — коли контрольована напруга вища за нижню межу, реле залишається ввімкненим; коли нижча за нижню межу, реле вимикається;
• H-6: Моніторинг фіксованої точки блокування — коли контрольована напруга вища за нижню межу, реле залишається ввімкненим і тримається у ввімкненому стані, аж поки вручну не буде скинуто;
• H-7: Моніторинг імпульсів фіксованої точки — коли контрольована напруга нижча за нижню межу (±0.1V), реле виводить імпульсний сигнал.

Калібрування (F04)

У нережимі налаштування натисніть і утримуйте кнопку SET для входу, використовуйте кнопки + і - для вибору.

За замовчуванням похибка встановлена на 0. Якщо необхідно налаштувати, виконайте наступні дії:

• Якщо фактична вхідна напруга 12.5V, а модуль показує 12.4V, можна скоригувати похибку на +0.1V, тобто 12.4 + 0.1 = 12.5.
• Якщо фактична вхідна напруга 12.5V, а модуль показує 12.6V, можна скоригувати похибку на -0.1V, тобто 12.6 - 0.1 = 12.5.
