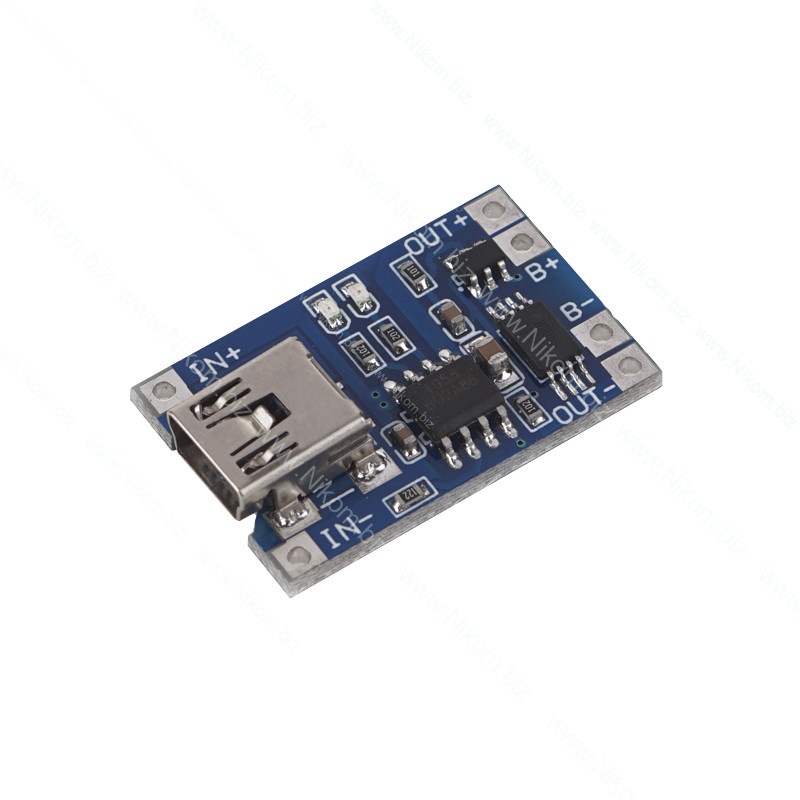

Модуль заряджання та захисту Li-ion акумулятора

Модуль зроблений на мікросхемі TP4056 і використовується для контролю заряду та розряду Li-ion акумуляторів. Дозволяє заряджати Li-ion акумулятор, підключений до плати. На основі цього модуля можна зібрати портативний зарядний пристрій POWERBANK.

Плата з лінійним зарядом за принципом постійної напруги / постійного струму для одноелементних Li-ion акумуляторів.
Перебудова струму заряду можлива за допомогою заміни програмного резистора R3 на платі модуля резистором, вибраним відповідно до таблиці:

Технічні характеристики:

Метод заряду: лінійний
Зарядний струм: 1,0А
Відхилення зарядної напруги: не більше 1,5%
Вхідна напруга: постійна 4,5 - 5,5В
Напруга повного заряду: 4,0 - 4,1В
Напруга повного розряду: 2,9 - 3,1В

Типи захисту:

• Захист від перезаряджання. Перевищення максимально допустимої напруги заряду акумулятора. Поріг захисту від перезаряду: 4,2 - 4,3В
• Захист від перерозряду. Розряд акумулятора нижче мінімально допустимої напруги. Поріг захисту від перерозряду: 2,3 - 2,5В
• Захист від перевантаження струмом. Перевищення максимального розрядного струму акумулятора. Поріг захисту струму розряду: 3,0А

Відновлення ланцюга заряду/розряду акумулятора після спрацювання захисту відбувається автоматично.

Підключення:

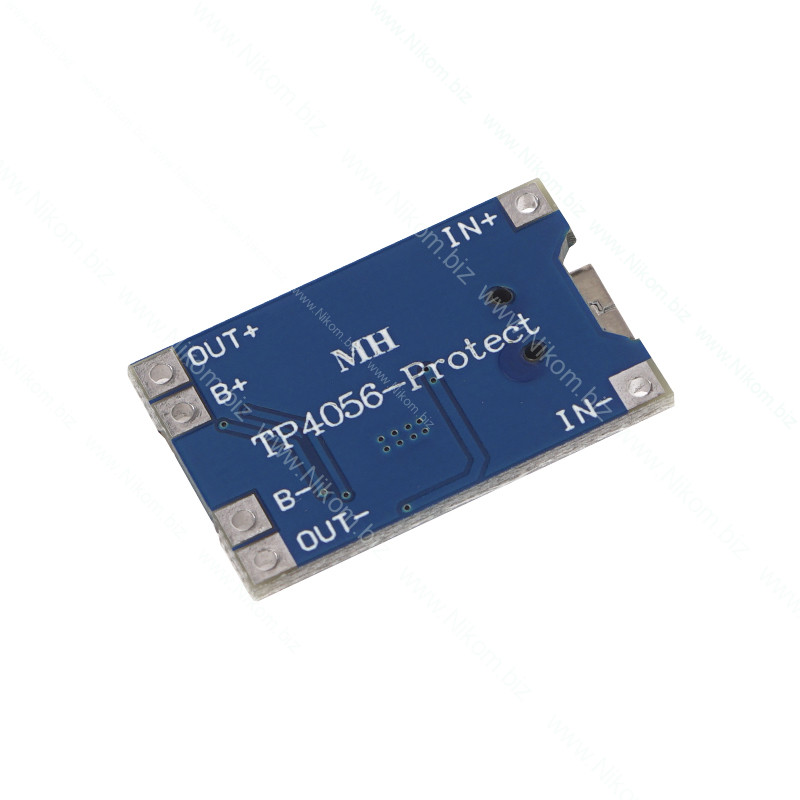

Батарея підключається до виходів "B+", "B-". Навантаження на виходи "OUT+", "OUT-". Вхідна напруга крім інтерфейсу USB може подаватися на виводи "+" та "-".
Світлодіодна індикація:

• червоний – йде заряд,
• зелений (блакитний) – батарея заряджена.
