Опис

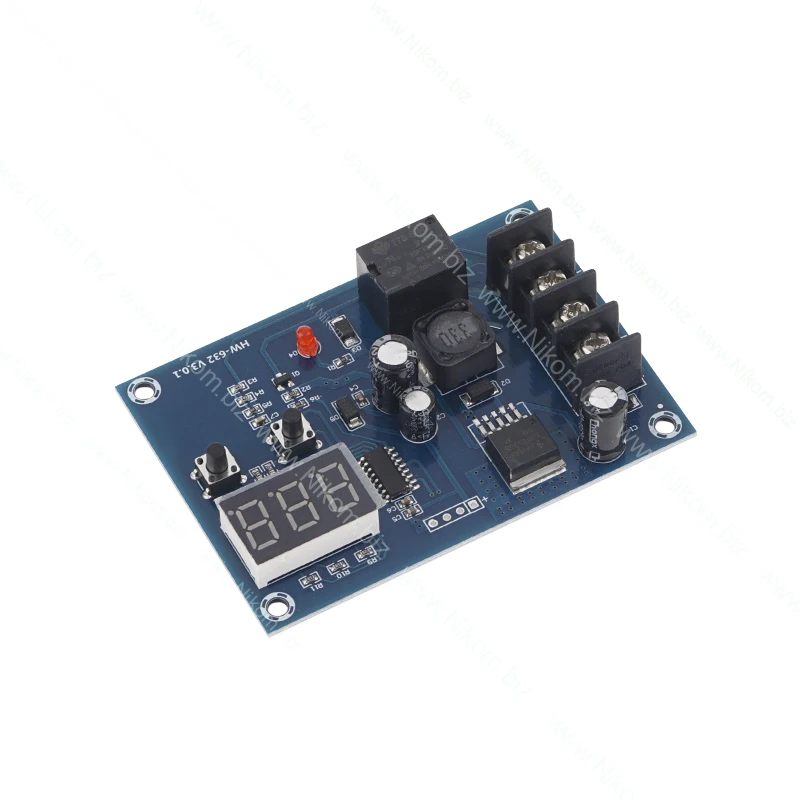

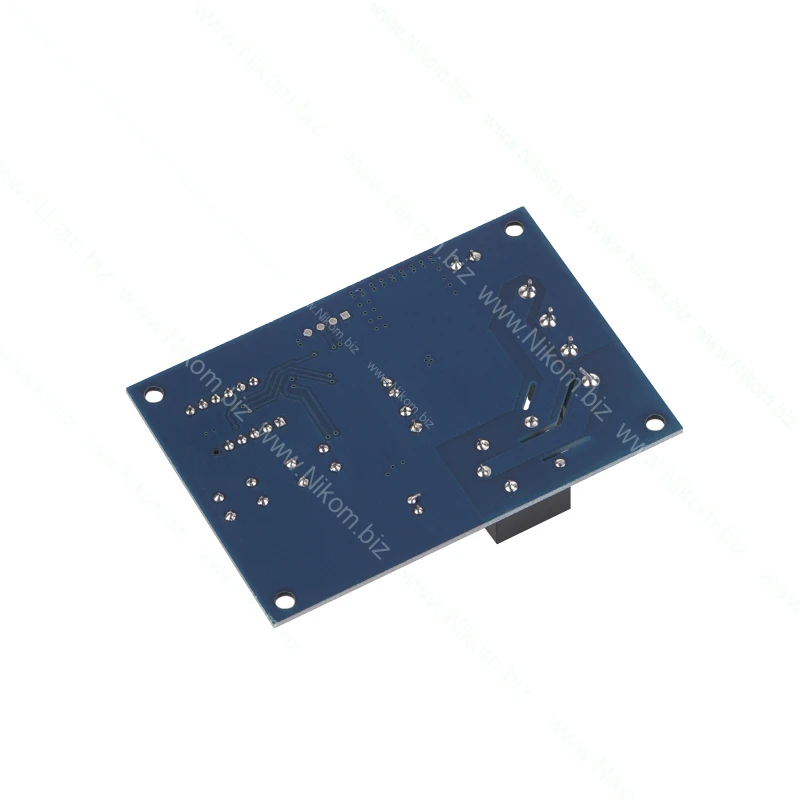

Модуль замикає встановлене на ньому реле при досягненні нижнього рівня заряду акумулятора та розмикає реле при досягненні верхнього рівня заряду. На платі модуля встановлений сегментний індикатор, що відображає рівень напруги та дві кнопки, що служать для налаштувань рівнів увімкнення та вимкнення.

Налаштування рівнів спрацьовування

Для встановлення рівня включення потрібно натиснути та затиснути ліву кнопку, доки дисплей не почне блимати. Після цього за допомогою обох кнопок можна встановити потрібний рівень.

Для встановлення рівня вимкнення потрібно натиснути та затиснути праву кнопку, доки дисплей не почне блимати. Після цього за допомогою обох кнопок можна встановити потрібний рівень.

Важливо!
Живлення модуля здійснюється від акумулятора, а не від зарядного пристрою.

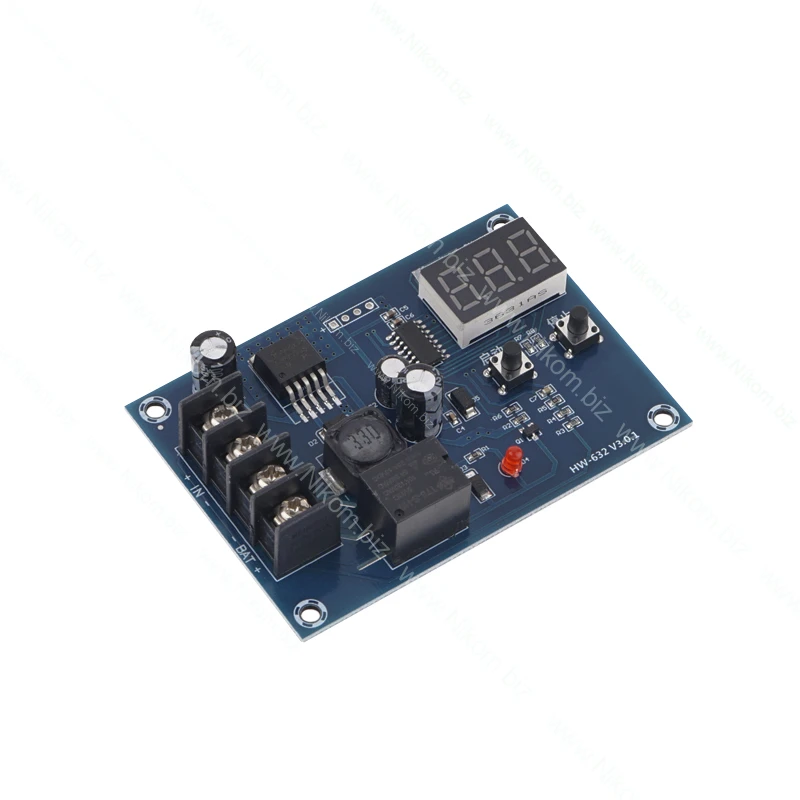

Підключення модуля

• IN+ – позитивний полюс зарядного пристрою;

• IN- – негативний полюс зарядного пристрою;

• BAT+ - позитивний полюс акумулятора;

• BAT- - негативний полюс акумулятора.
