Модуль-датчик вологості(дощу) FC-37
сумісний з ARDUINO
51.5 грн.
код:
| Параметр | Значення |
|---|---|
| Вихідний інтерфейс | Цифровий / Аналоговий |
| Габаритний розмір | 32х14х9 мм |
| Вимірюваний параметр | Вологість |
| Маса нетто | 10 грам |
| Мікросхема | LM393 |
| Робоча напруга | 3,3-5 |
Опис

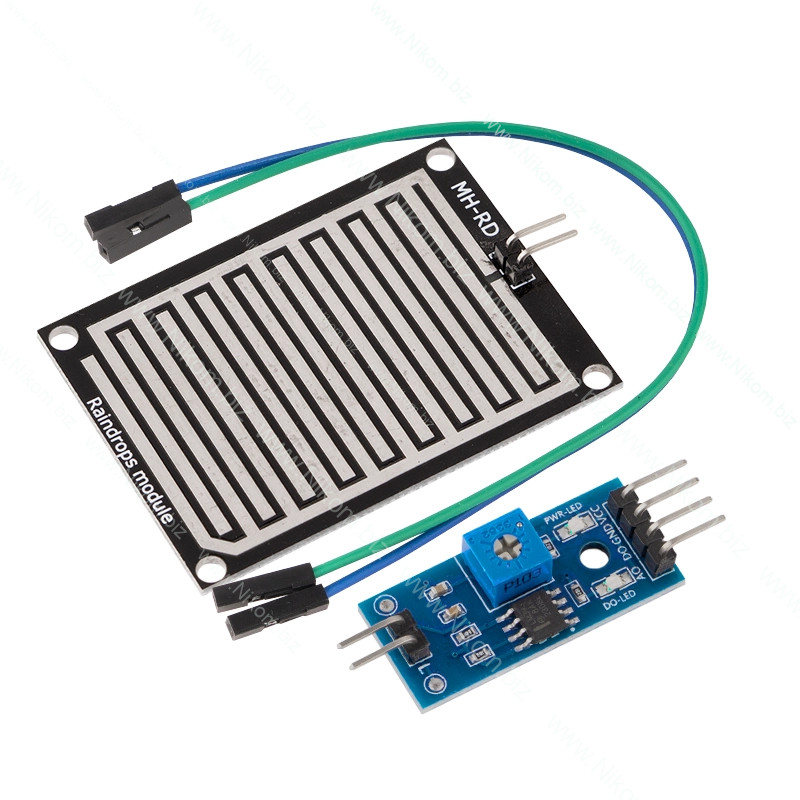

Цей модуль використовується для визначення вологості може розпізнавати краплі дощу, що потрапляють на поверхню датчика. Результати вимірювання передаються як у аналоговому, і у цифровому вигляді. Модуль зібраний з урахуванням мікросхеми LM393. Підстроювальний резистор, розташований на платі, використовується для налаштування чутливості вимірювального елемента.

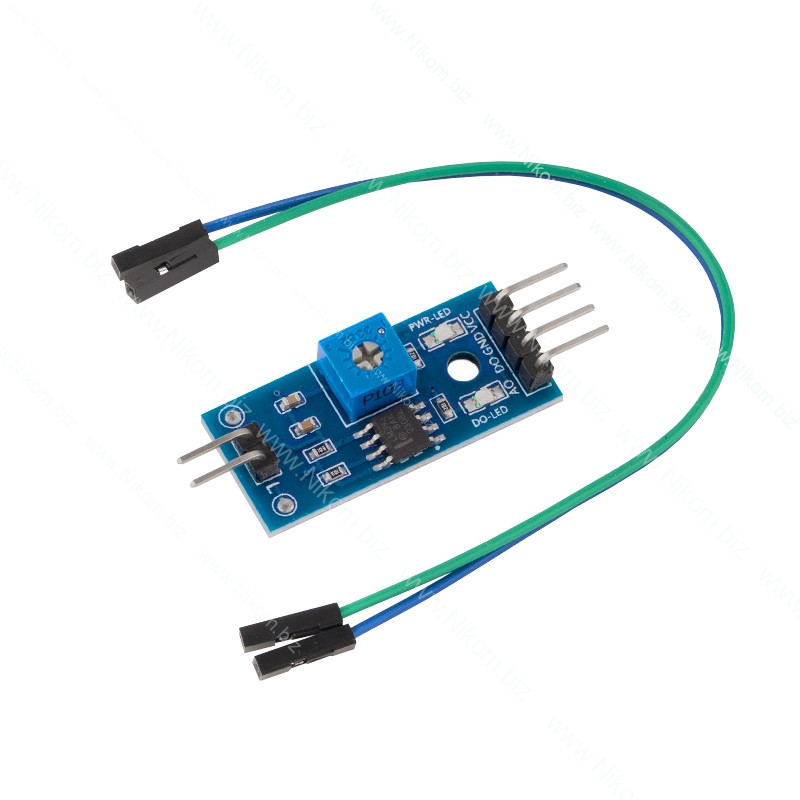

На модулі є 2 роз'єми ( J1 , J2 ). J1 необхідний для підключення датчика до модуля, а J2 використовується для живлення модуля та передачі сигналу. За допомогою виходу A0 здійснюється передача аналогового сигналу, аналогічно через D0 контакт передається цифровий сигнал. Контакти VCC та GND призначені для подачі напруги на плату модуля.
На платі розташовано 2 індикатори: PWR-Led світлодіод, який повідомляється про подачу живлення на плату модуля, D0-Led спалахує при передачі цифрового сигналу на мікроконтролер пристрою.
Технічні характеристики
- живлення – 3,3..5В;

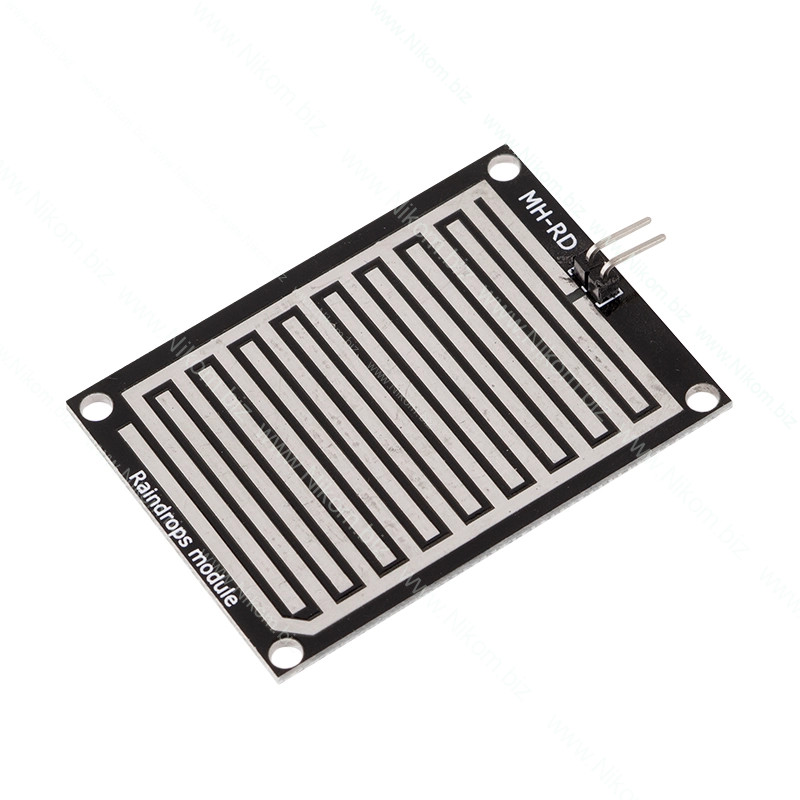

- габарити чутливого модуля – 1.7 x 60 x 39 мм;
- габарити плати датчика – 31,5 x 14 x 8,5 мм.
