Опис

Робота модуля побудована на основі ефекту Доплера і полягає у фіксуванні зміни частоти радіохвилі внаслідок руху відбивача.

Датчик оснащений як приймачем, так і передавачем у разі, якщо:

• у полі дії датчика немає відбивних об'єктів, то радіоприймач нічого не прийме і датчик не спрацює;
• якщо в зоні дії датчика є нерухомі об'єкти, здатні відбивати радіохвилю, радіоприймач прийме відбиту хвилю, але частота такої хвилі не зміниться і датчик не спрацює;
• якщо в зоні дії датчика є об'єкт, здатний відображати радіохвилю, який рухається у бік датчика, радіоприймач прийме відбиту хвилю, але її частота буде вищою за передану і датчик спрацює;
• якщо в зоні дії датчика є об'єкт, здатний відображати радіохвилю, який віддаляється від датчика, радіоприймач прийме відбиту хвилю, але її частота буде нижчою за передану і датчик спрацює.

У разі спрацювання датчика, на його логічному виході OUT встановиться високий рівень, який додатково утримується ще протягом двох секунд з моменту припинення руху.

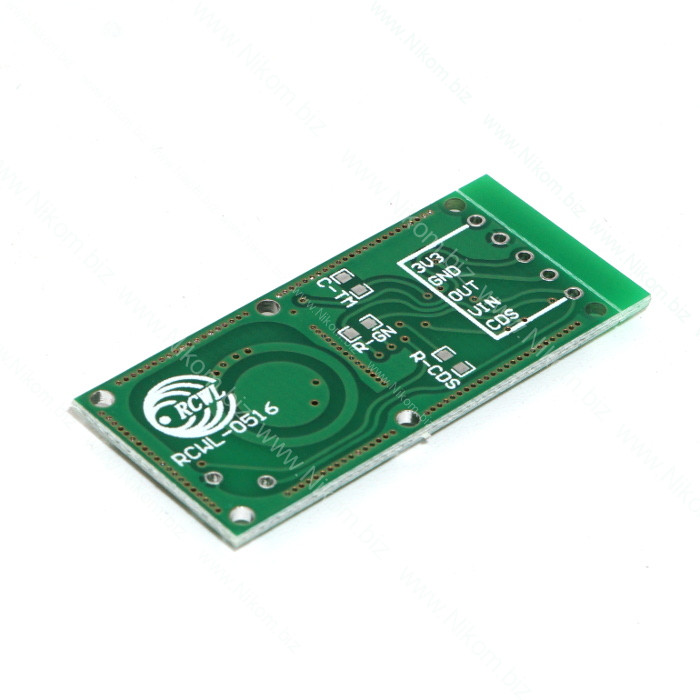

Для підключення датчика з його платі передбачені такі выводы:

• 3V3 - вихід 3,3;
• GND – загальний провід;
• OUT – логічний вихід датчика;
• VIN – вхід живлення датчика;
• COS - вхід дозволу, якщо встановити на ньому низький логічний рівень, то після спрацювання тригера датчик перестане реагувати на рухи. Для нормальної роботи датчика можна залишити вивід не підключеним.

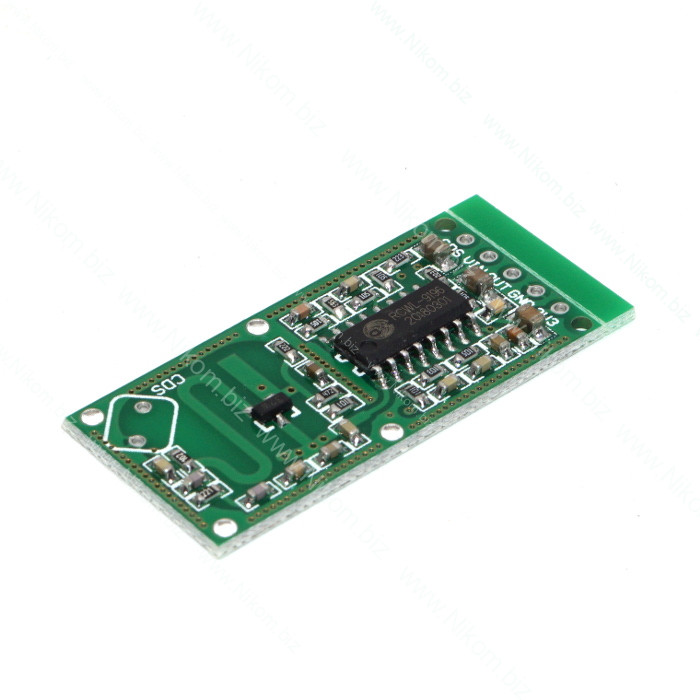

Крім того на платі є місце під пайку, позначене CDS, куди можна встановити фоторезистор або змінний потенціометр з метою встановлення рівня освітленості, при якій датчик буде працювати.

Увага! Зверніть увагу, що виведення 3V3 є виходом живлення і може використовуватися для запиту зовнішніх пристроїв. Підключати до нього джерело живлення не рекомендується, це може призвести до пошкодження модуля.

Технічні характеристики

• напруга живлення 4..28;
• споживаний струм 3 мА;
• номінальна відстань виявлення руху до 5 м;
• максимальна відстань виявлення руху до 9 м;
• кут виявлення 120 °;
• частота передавача 5,8 ГГц;
• вихідна напруга 3,2..3,4;
• максимальний вихідний струм 100 мА;
• розмір 36х17 мм.
