Опис функцій

• Використання мікросхеми CycloneIIEP2C5T144 від компанії ALTERA як основної системи, що дозволяє легко інтегрувати FPGA у реальні прикладні системи.
• Виконання функцій від простого логічного управління, збору даних, обробки сигналів до математичних обчислень.
• Всі контакти мікросхеми FPGA на основній платі виведені назовні, що дозволяє безпосередньо вставляти плату в прикладну плату. Живлення 5V може подаватися через роз'єм або через виводи.

Апаратна конфігурація

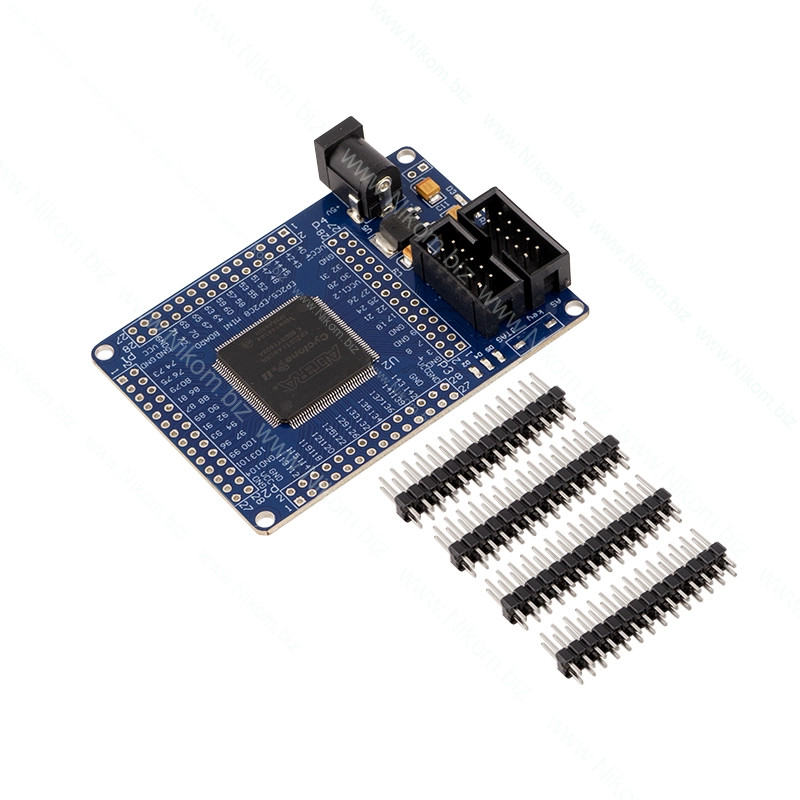

• На платі встановлено мікросхему EP2C5T144.
• Використовується мікросхема конфігурації EPROM EPCS4 об'ємом 4Mbit.

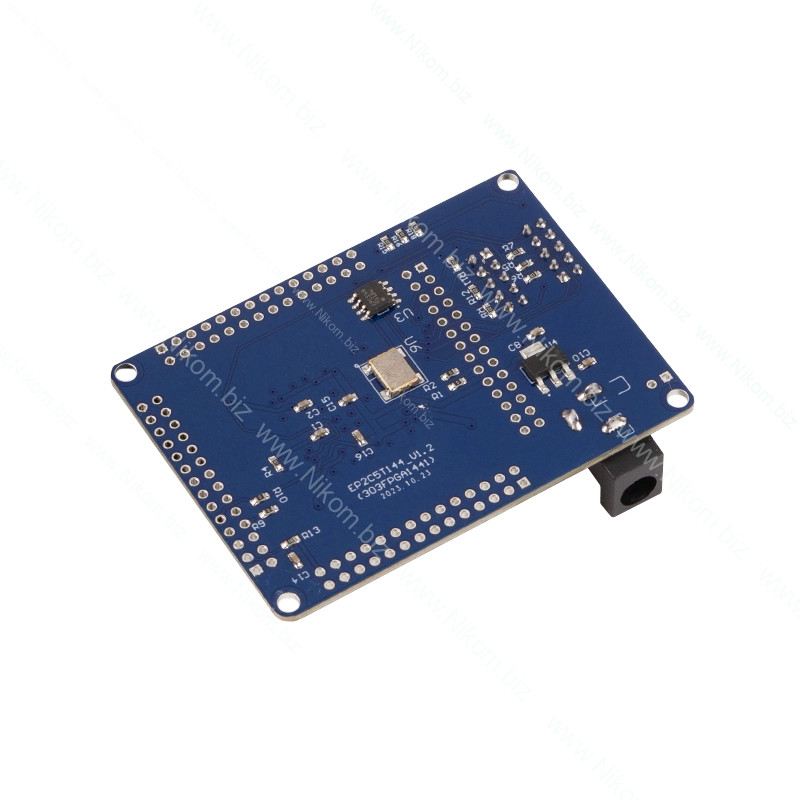

• На платі встановлено активний кристал з частотою 50 МГц (кристал знаходиться на зворотному боці плати).
• Живлення здійснюється через великий роз'єм живлення, однонаправлене живлення 5V.
• На платі є індикатор живлення і кнопка скидання.
• На платі встановлено 3 світлодіоди SMD, які можна використовувати для тестових експериментів зі світлодіодами; для інших експериментів використовуються виводи.
• Всі IO-виводи та виводи годинника виведені через роз'єми, через які можна розширити пам'ять і підключити периферійні пристрої.
• Для фільтрації живлення використовуються високоякісні танталові конденсатори.
• Підтримка розробки вбудованого процесора NiosII.
