Опис

Технічні характеристики

• Головний чіп скалера – MSD3663LUA-Z1;
• Чіп ТБ тюнера - Rafael R842;
• Підтримка – DVB-T/T2, DVB-C, ANALOG TV;
• Аудіо чіп - CS37AD2AB;
• Флеш пам'ять – EN25Q64A-104HIP (QH64A-104HIP);
• Вхідний DC-DC конвертор – OMD7X;
• Напруга живлення – 12 В;
• Споживаний струм - до 4 А;
• Напруга живлення логіки матриці - 3,3 В/5 В/12 В опціонально;
• Потужність (робота) - від 6 Вт;
• Потужність (очікування) - до 0,3 Вт;
• Потужність аудіо виходу – 2 х 8 Вт;
• Мова - Російська, Англійська, чеська, Франція, Magyar, Polski, Dansk, Espanol, Hrvatski, Nederlands, deutsch, italliano, Norsk, Portugues, Suomi, Svenska, арабська, та ін.
• Габарити – 193 x 56 x h17 мм;
• Маса – 160 г.

Інтерфейси

• LVDS - інтерфейс підключення LCD матриці до скалера;
• INVERTER - роз'єм підключення інвертера чи підсвічування;
• KEY - роз'єм підключення кнопок управління, в тому числі і ІЧ-приймача;
• JUMP VOLTAGE 3.3/5/12V – вибір живлення матриці;
• AUDIO-OUT – звуковий вихід;
• YPBPr - RCA на 3 гнізда;
• DC12 – гніздо живлення 5,5 x 2,5 мм 12 В;
• BUIT-IN;
• ЕЛЕКТРОЖИВЛЕННЯ;
• USB;
• HDMI;
• VGA;
• RCA out – 3 гнізда RCA аналоговий вихід;
• AUDIO-IN - аудіовхід;
• RF – антена;

• 1024 х 786 – 6 біт 1 канал;
• 1024 х 786 – 8 біт 1 канал;
• 1280 х 768 – 8 біт 1 канал;
• 1280 х 768 – 6 біт 1 канал;
• 1280 X 1024 - 8 біт 2 канали;
• 1366 х 768 – 6 біт 1 канал;
• 1366 х 768 – 8 біт 1 канал;
• 1440 X 900 - 6 біт 2 канали;
• 1440 X 900 - 8 біт 2 канали;
• 1600 X 900 - 8 біт 2 канали;
• 1600 X 1200 - 6 біт 2 канали;
• 1680 X 1050 - 8 біт 2 канали;
• 1920 X 1080 - 8 біт 2 канали;
• 1920 X 1080 - 6 біт 2 канали;
• 1920 Х 1200 - 6 біт 2 канали;
• 1920 Х 1200 - 8 біт 2 канали;

Прошивка

• Завантажте архів прошивок і datasheet;
• Виберіть потрібну вам прошивку;
• Розмістіть файл прошивки LUA63A82 на відформатовану USB-флешкарту та встановіть її в USB роз'єм на скалері;
• Увімкніть живлення скалера (якщо світлодіоди підключені вони почнуть блимати) приблизно через 1 хвилину процес завершиться і на екрані з'явиться меню вибору мови (блимання світлодіодів зупиниться);
• УВАГА не вимикайте живлення LVDS скалера DS. D3663LUA. A8 під час прошивки це може призвести до незворотних наслідків!

Існують два види прошивок LUA63A81.bin і LUA63A82.bin, скалер приймає ту, якою був прошитий останній раз, наприклад склер був прошитий 81-й прошивкою, для того щоб його прошити 82-й, необхідно файл прошивки LUA63A82.bin перейменувати в LUA63A81.bin і прошити, після чого скалер прийматиме 82 прошивки. Яка прошивка встановлена ​​на скалер із заводу, можна дізнатися з наклейки на тильній стороні плати.

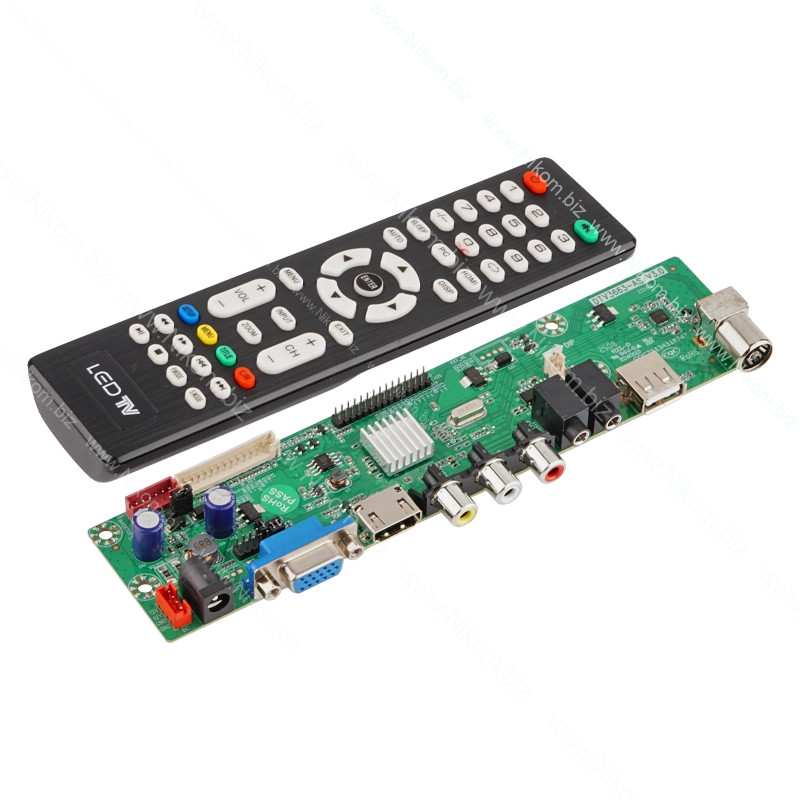

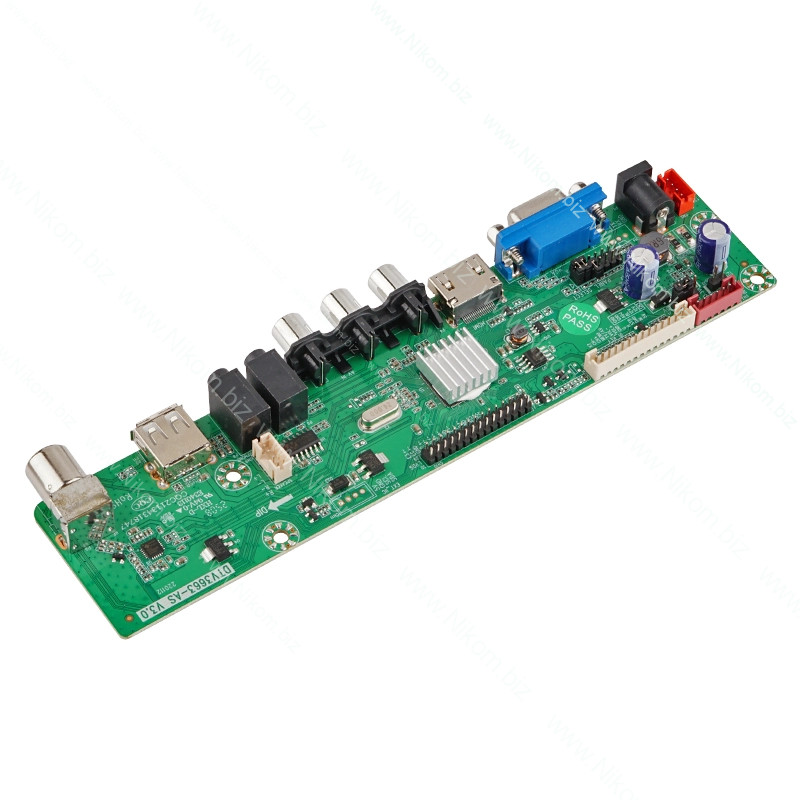

• Скалер
• Пульт ДУ
