Опис

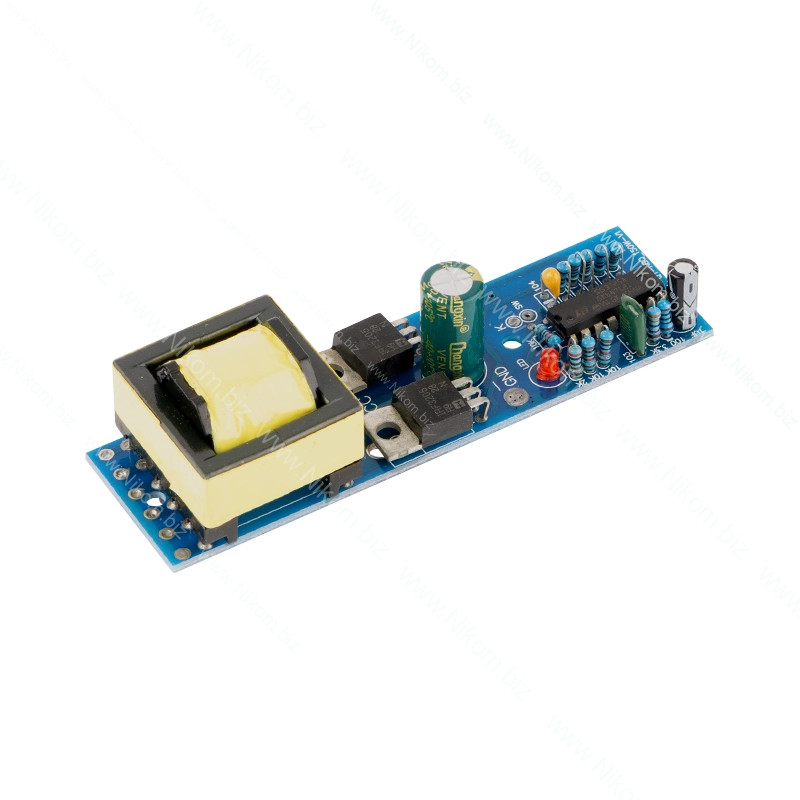

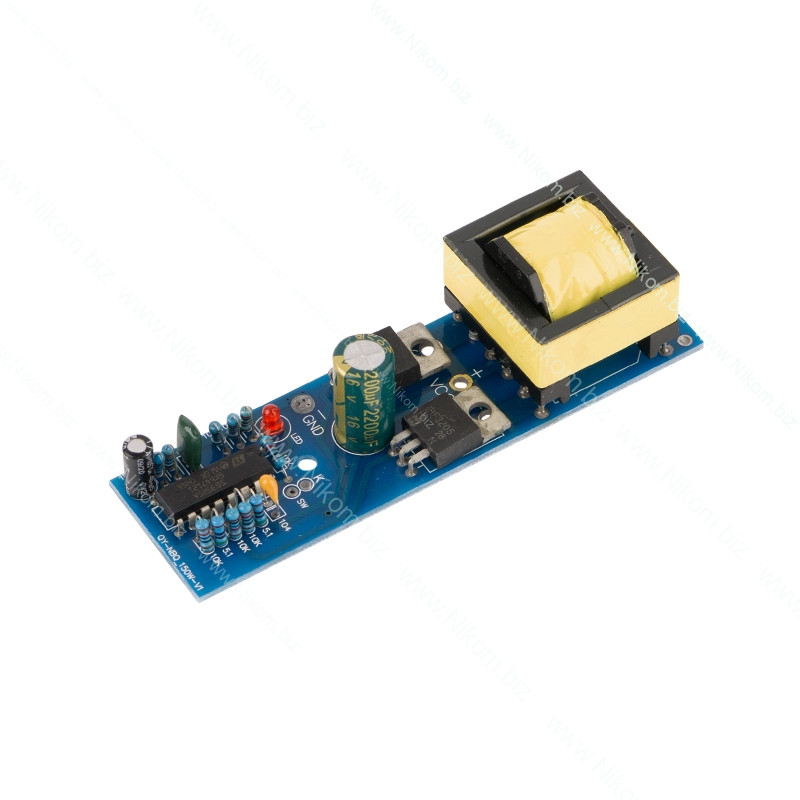

Даний модуль є інвертором напруги і здатний перетворити постійну напругу 12 на змінну. Вихідний сигнал є частотою 20 кГц.

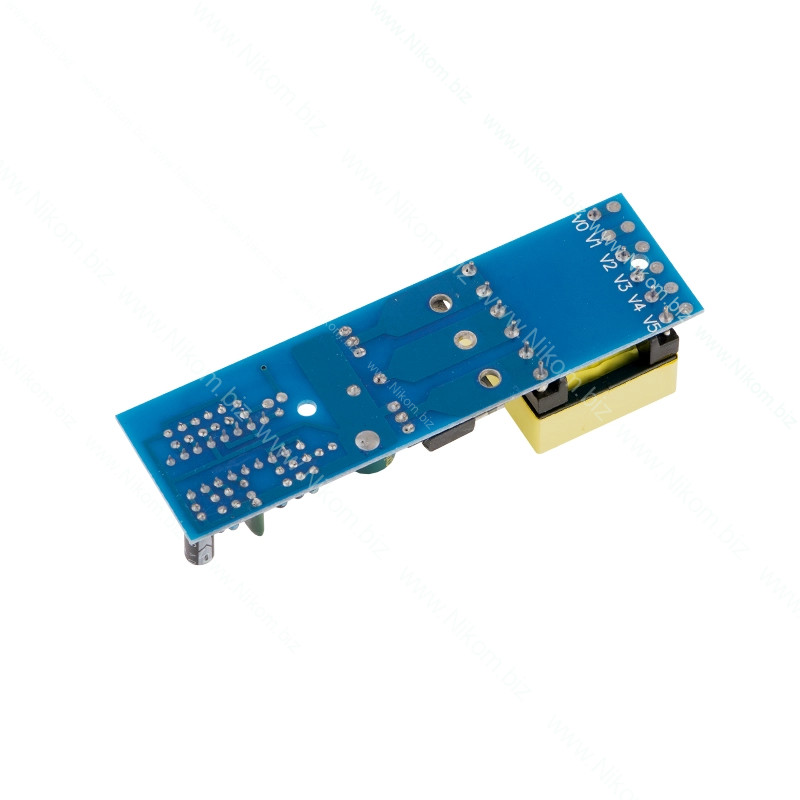

Підключившись до однієї з наступних пар вихідних контактів, можна отримати наступні значення змінної вихідної напруги:

• V0-V2 = 110 В;
• V0-V3 = 175;
• V0-V4 = 200 В;
• V0-V5 = 220 В;
• V5-V4 = 20 В;
• V5-V3 = 45 В;
• V5-V2 = 110 В;
• V4-V3 = 28;
• V4-V2 = 90 В;
• V3-V2 = 62 В.

Для включення модуля контакти K та SW мають бути замкнені.

Важливо! Оскільки вихідний сигнал не є чистою синусоїдою, цей модуль не підходить для роботи з вентиляторами, трансформаторами, електромоторами і т.д.

Важливо! Модуль НЕ має захисту від переполюсування, перевантаження та короткого замикання.

Технічні характеристики

• вхідна напруга: 12 В DC;
• вихідна напруга: 28-220 В AC;
• максимальна потужність, що розсіюється: 150 Вт;
• габаритний розмір: 100х30х26 мм;
• маса нетто: 65 г.
