АкціїТестер ATX, HDD, SATA напруги живлення з LCD-дисплеєм
індикація напруги живлення на роз'ємах ATX, SATA, Molex і т. д.
на складі 1 шт.
в магазині 1 шт.
код: A369057
China
China

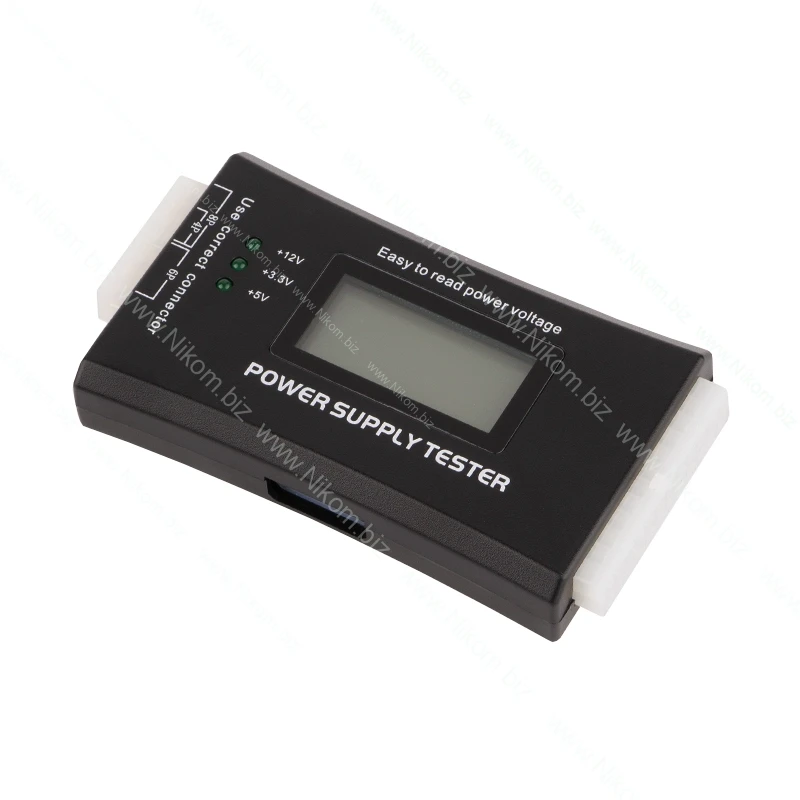

Тестер ATX, HDD, SATA напруги живлення з LCD-дисплеєм
індикація напруги живлення на роз'ємах ATX, SATA, Molex і т. д.
446 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Інструкція з експлуатації
Підключіть роз'єм живлення 20 або 24 контакти до відповідного роз'єму тестера живлення. Увімкніть живлення, пролунає подвійний звуковий сигнал, якщо всі значення не блимають і немає сигналу тривоги, це означає, що блок живлення працює нормально. Якщо відповідне значення напруги або PG блимає зі сигналом тривоги, це означає, що блок живлення несправний. Тестові значення можна звірити з таблицею нижче.
Підказка: Якщо ви підключите тільки 20-контактний або 24-контактний роз'єм і тестер покаже сигнал тривоги (+12V2) або відобразить "LL", це стосується тестування 4-контактного або 6/8-контактного роз'єму. Якщо роз'єм не підключено, можна проігнорувати це попередження. Важливо підключити 4-контактний роз'єм саме у відповідне місце! Будьте уважні, не переплутайте роз'єми!
Інші роз'єми, такі як великий 4-контактний (HDD інтерфейс), малий 4-контактний (FDD інтерфейс), 4/8-контактний (CPU інтерфейс), 6-контактний (GPU інтерфейс), SATA інтерфейс слід підключати лише при необхідності тестування. Якщо тестування не проводиться, їх можна не підключати.

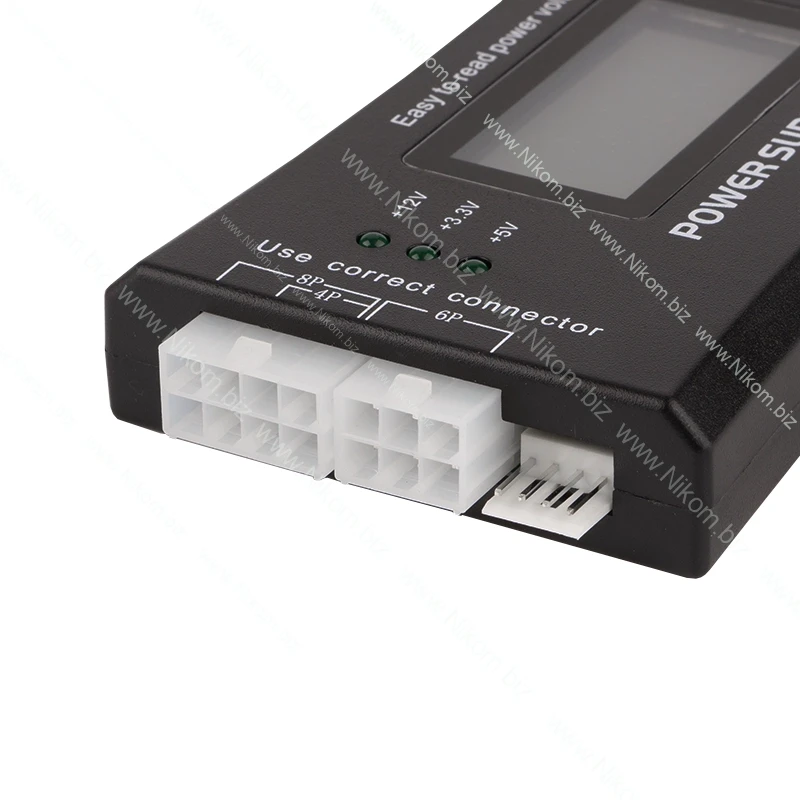

- При підключенні великого 4-контактного (HDD інтерфейс) і малого 4-контактного (FDD інтерфейс) на лівій стороні тестера загоряються індикатори +12V і +5V (якщо індикатори не світяться, це означає, що ця лінія несправна).
- При підключенні 4/8-контактного (CPU інтерфейс) і 6-контактного (GPU інтерфейс) тестер показує на екрані значення тестової напруги (+12V2) (у разі несправності буде сигнал тривоги).
- При підключенні SATA інтерфейсу на лівій стороні тестера загоряються індикатори +12V, +5V і +3.3V (якщо індикатори не світяться, це означає, що ця лінія несправна. У деяких виробників блоків живлення SATA інтерфейс не має вихідної напруги +3.3V).
Технічні характеристики
- тип інтерфейсу: 20/24 контакти (ATX роз'єм);
- тестування напруги: +12V, -12V, +5V, -5V, +3.3V, 5V в режимі очікування (SB), 12V сигнал "Power Good";
- роз'єми: FDD, HDD, CDROM, SATA, 4-контактний (P4), 8-контактний (подвійний CPU), 6-контактний (PCI-Express);
- розміри: 120x66x19 мм.
