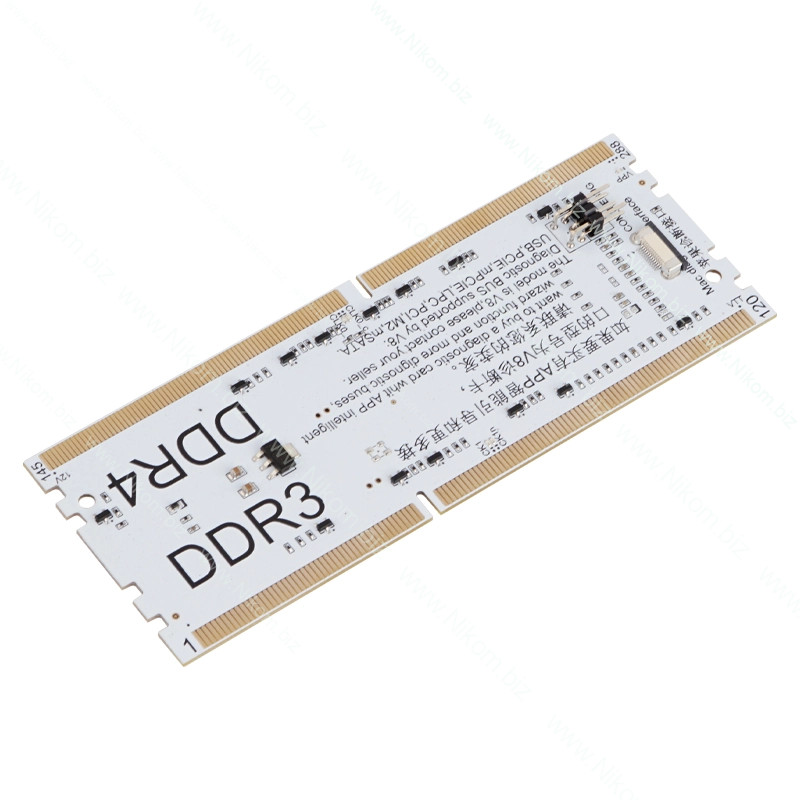

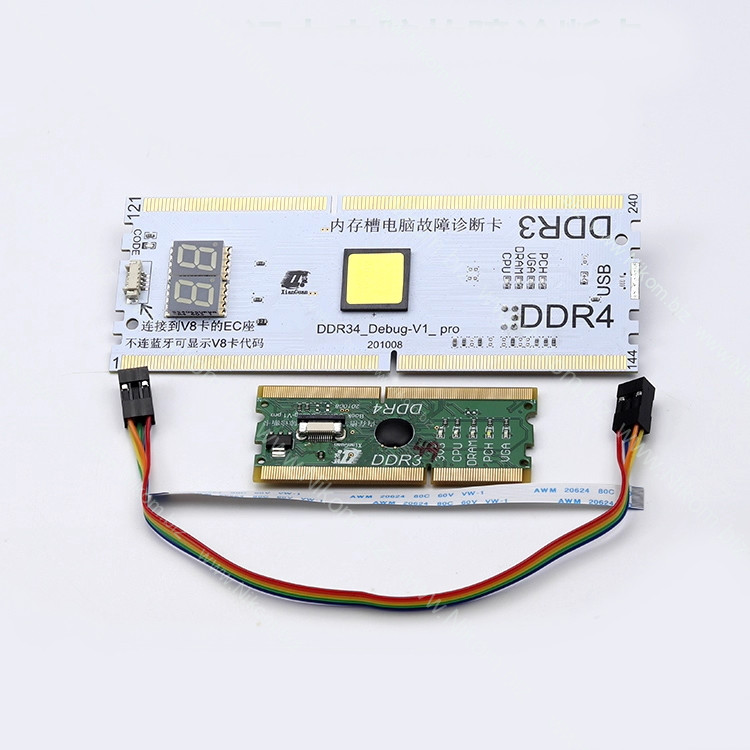

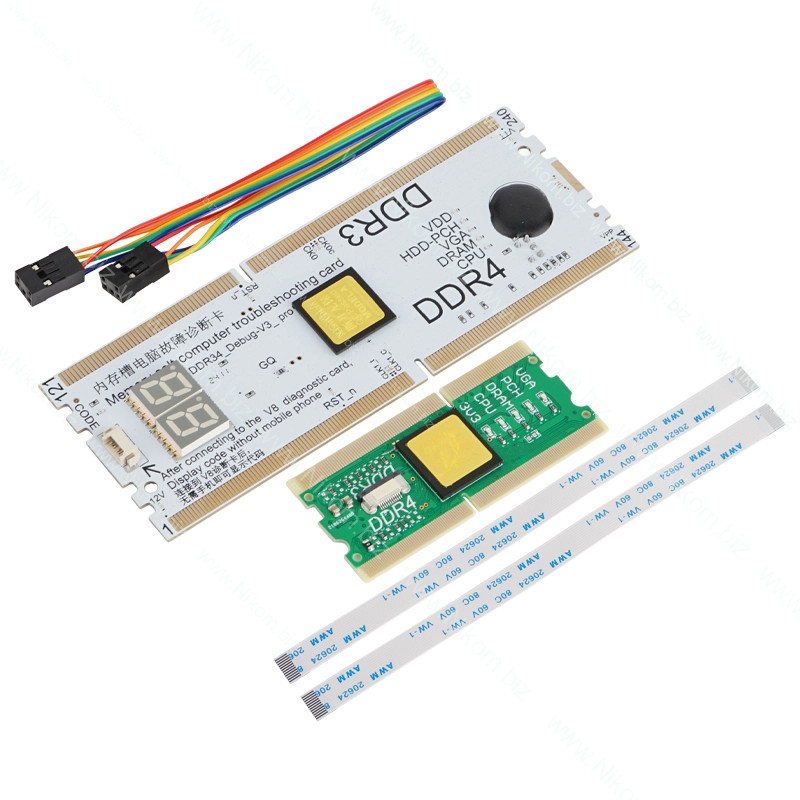

Універсальна діагностична плата призначена для тестування та виявлення несправностей материнських плат ноутбуків і настільних ПК через слоти оперативної памʼяті DDR3 та DDR4. Пристрій оснащено цифровим дисплеєм для виводу POST-кодів, індикацією основних системних помилок і розʼємами для підключення зовнішніх діагностичних модулів. Підтримується використання з материнськими платами без процесора та відеокарти. Підходить для сервісних центрів, інженерів і технічних спеціалістів.

• Сумісні типи памʼяті: DDR3, DDR4
• Підтримувані інтерфейси підключення: USB, EC, COM_DEBUG
• Відображення кодів: цифровий 2-значний 7-сегментний дисплей
• Індикатори несправностей:
• AUX3.3V – живлення
• CPU – процесор
• DRAM – оперативна памʼять
• VGA – відеоконтролер
• PCH – чипсет
• 通讯 – передача даних
• 蓝牙 – діагностика підключення V8 через Bluetooth
• Підтримка платформ: ноутбуки, настільні ПК, моноблоки, сервери

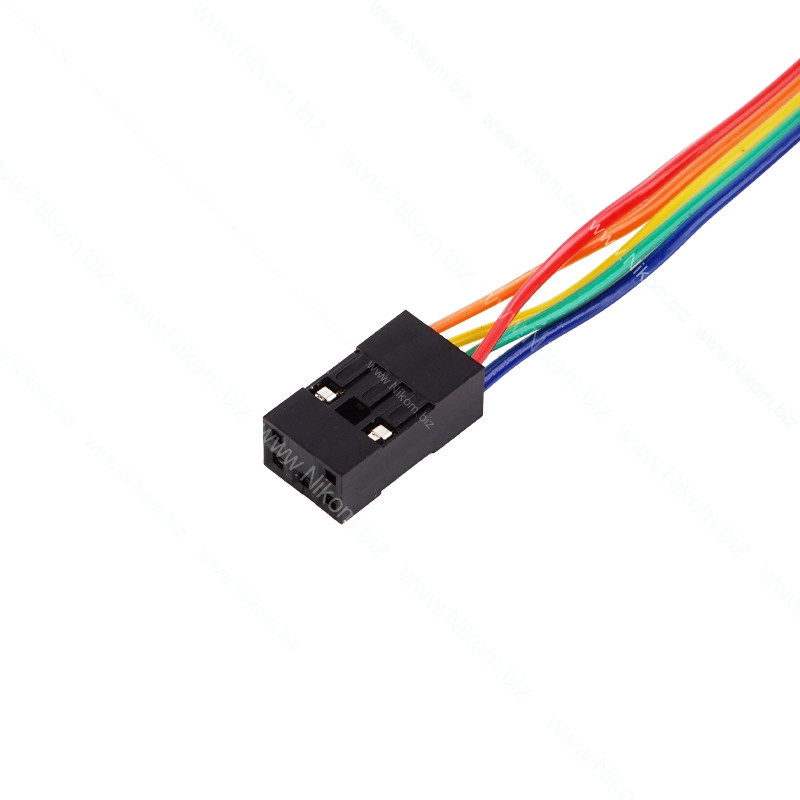

• Кабель підключення EC у комплекті

• Діагностика материнської плати через памʼять DDR3/DDR4 без встановлення процесора та відеокарти
• Визначення помилок живлення, процесора, памʼяті, відеосистеми, південного моста
• Вивід POST-кодів завантаження системи
• Підключення до зовнішньої діагностичної плати V8 для розширеного аналізу
• Підтримка роботи з COM_DEBUG інтерфейсом на спеціалізованих материнських платах
• Можливість покрокового тестування з розшифровкою кодів через спеціальні додатки
• Активація діагностичного режиму через EC-інтерфейс для ноутбуків із відповідним розʼємом
• Підтримка підключення до MiniPCIe та M.2 розʼємів через перехідники (за наявності)
