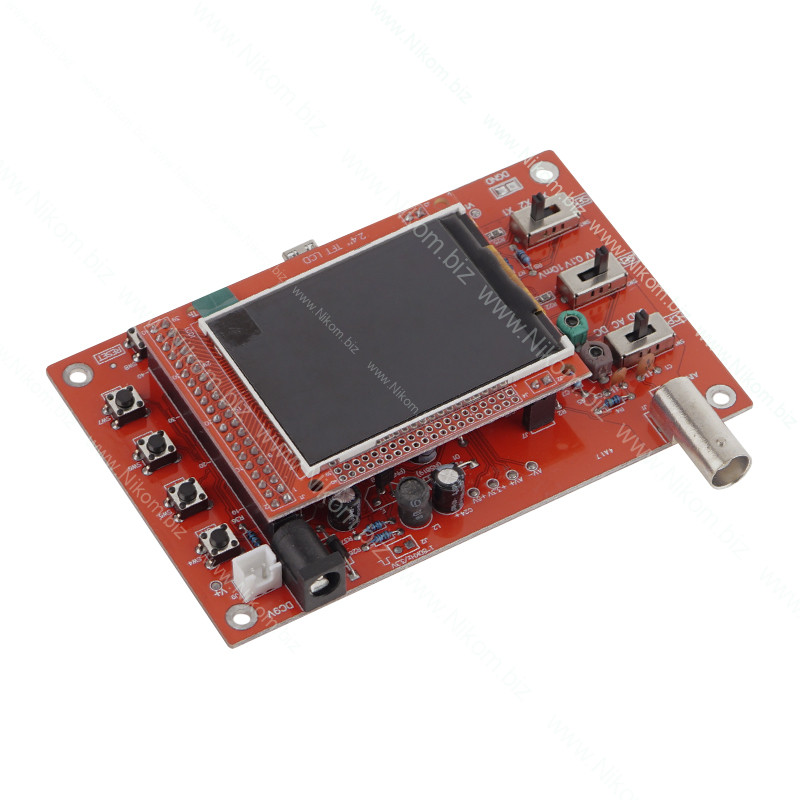

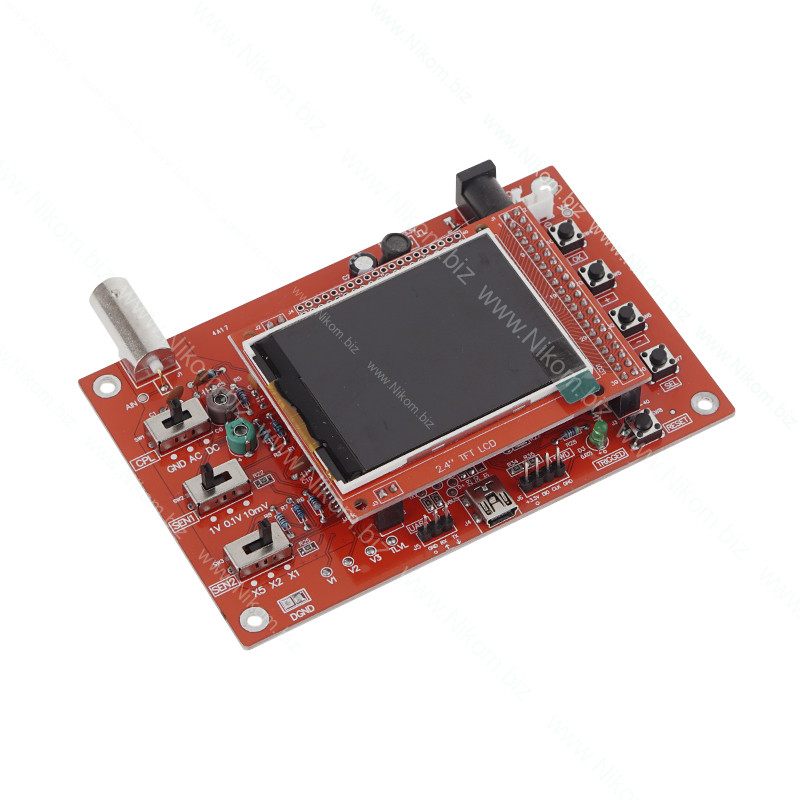

Набір, що складається з повністю спаяної та налагодженої плати для складання цифрового осцилографа DSO-138 на мікроконтролері ARM Cortex-M3 (STM32F103C8) з дисплеєм 2,4-дюйма TFT. В результаті складання Ви отримаєте простий і надійний осцилограф, за допомогою якого можна переглянути форму сигналу, частоту, період, ширину імпульсу та ін. Відображаються дані: максимальні/мінімальні/середні/пікові значення амплітуди електричних сигналів. Відмінний набір як для новачків, так і для досвідчених ентузіастів. Осцилограф має USB роз'єм для підключення до комп'ютера.

• Максимальна частота дискретизації: 1 MSPS
• Точність: 12 біт
• Розмір буфера вибірки: 1024 байт
• Аналогова смуга пропускання: 0-200 кГц
• Вертикальна чутливість: 10мВ/поділ-5 В/поділ
• Вхідний опір: 1MΩ
• Максимальна вхідна напруга: 50Vpp (ділитель 1: 1), 400Vpp (ділитель 10: 1)
• Режими входу: відкритий, закритий, вимкнений
• Діапазон розгортки: 10мкс/поділ-50 сек/поділ
• Напруга живлення: 9 В постійного струму
• Розмір друкованої плати: 117*76 мм
• Розмір екрану: 52*40 мм
