Опис

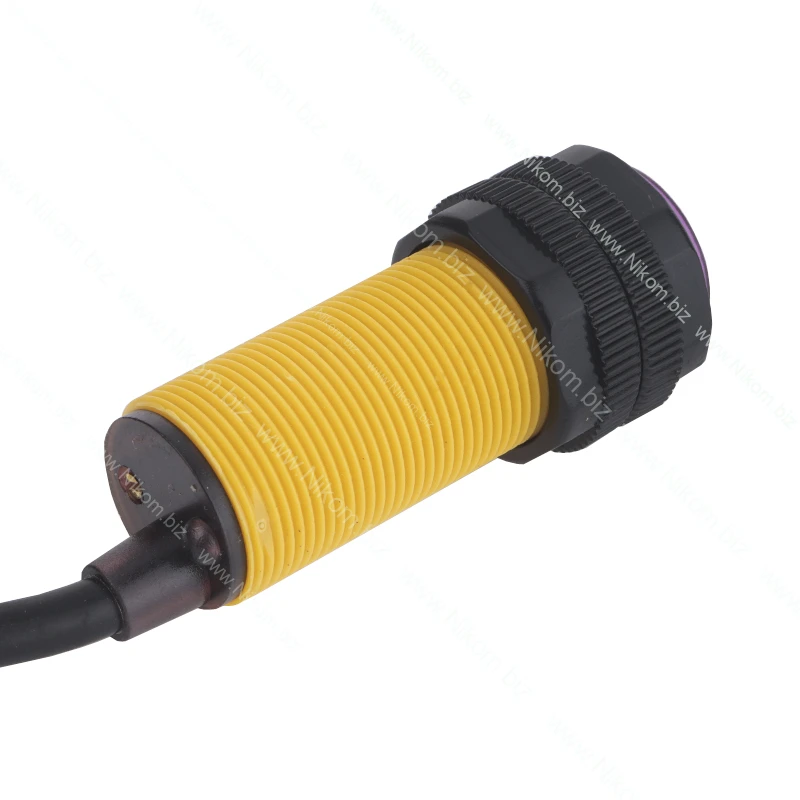

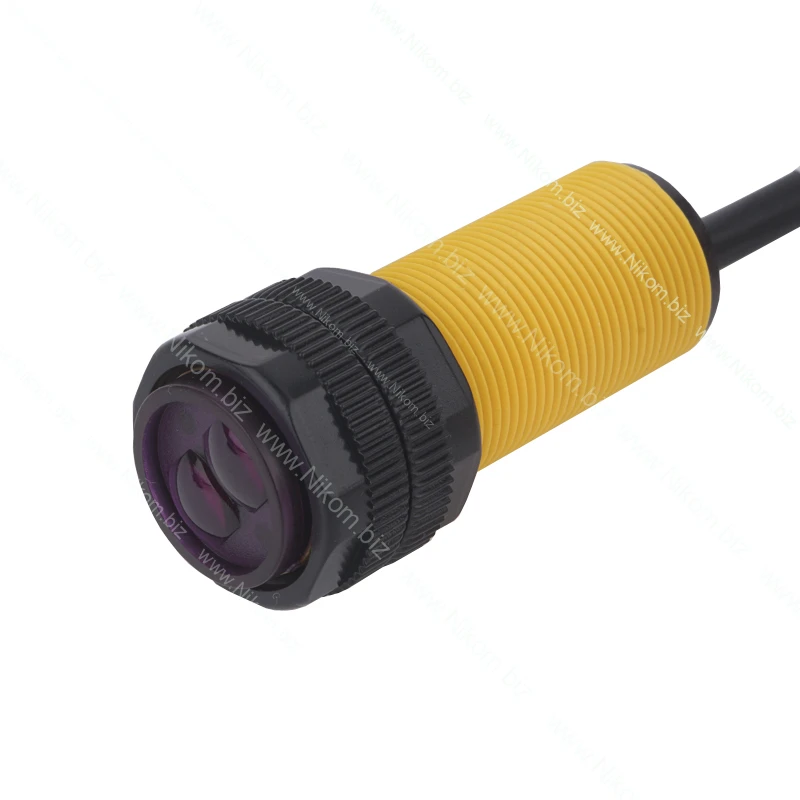

Датчик є комбінацією інфрачервоного приймача та передавача. Робочий діапазон датчика від 3 до 40 см. Розмір робочого діапазону встановлюється за допомогою потенціометра, встановленого в задній частині датчика. У разі виникнення перешкоди на виході датчика буде встановлено логічна одиниця.

Підключення датчика

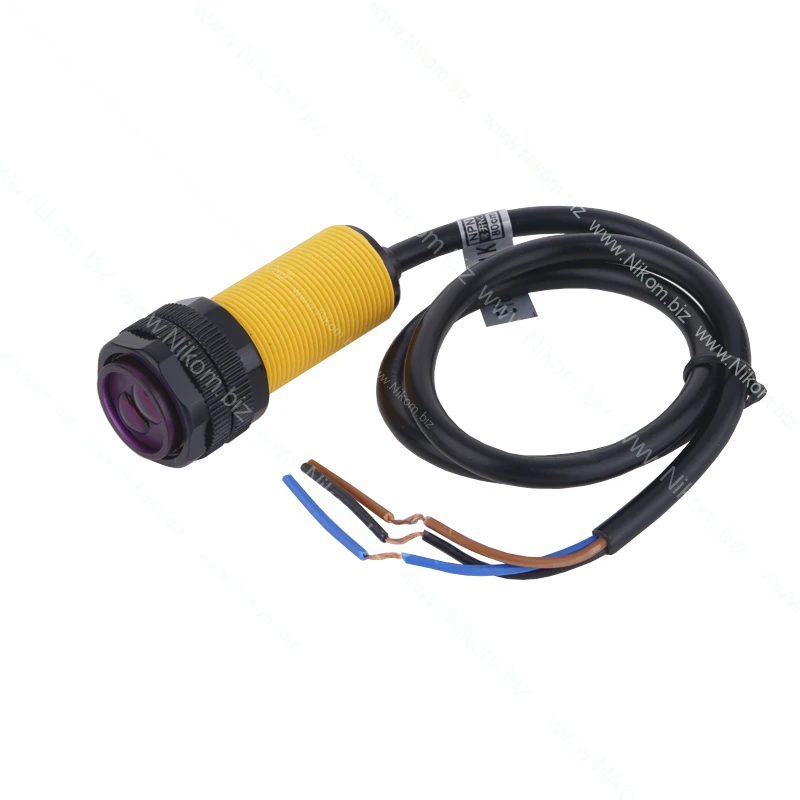

Датчик підключається за допомогою трьох дротів:

• коричневий – позитивний полюс живлення;
• синій-загальний провід;
• чорний – вихід датчика.

При підключенні до мікроконтролера для отримання впевненої логічної одиниці варто використовувати підтягуючий резистор номіналом 1..10 кОм.

Технічні характеристики

• напруга живлення: 5;
• споживаний струм: 25 мА;
• кут спрацьовування: 15 °;
• тип виходу: відкритий колектор (NPN);
• довжина кабелю: 0,45 м;
• габаритний розмір (без урахування фіксуючих гайок) 57хD18 мм;
• маса нетто(з урахуванням кабелю): 30 г.
