Опис

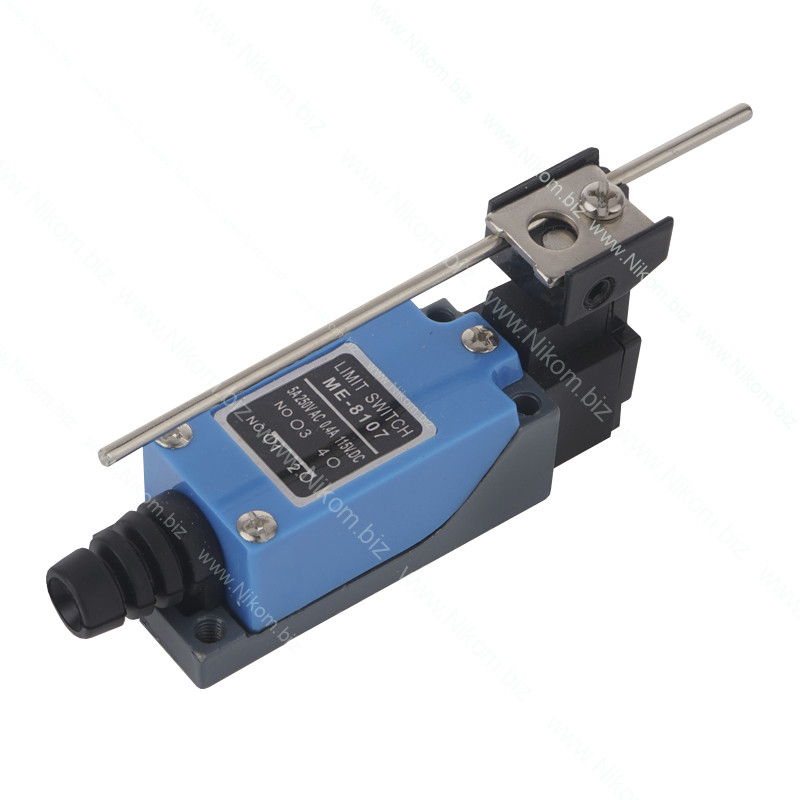

Кінцевий вимикач також відомий як кінцевий вимикач або колійний вимикач являє собою вимикач призначений для схем (ланцюгів) управління, сигналізації, блокування , що приводиться в дію безпосереднім механічним впливом механізму або частини машини.

Найчастіше кінцевий вимикач містить дві пари контактів, нормально розімкнені та нормально замкнуті. І за рахунок перемикання між цими контактами здійснюється управління механізмами.

Особливістю даного вимикача є можливість самостійно виставити потрібну довжину важеля від 10 мм до 95 мм.

Характеристики

• Максимальна напруга - AC 250 В та DC 115 В;
• Максимальний струм - AC 5,0 А та DC 0,4 А;
• Кількість положень – два;
• Кількість груп – дві;
• Контактні групи – DPDT;
• Тип перемикання – ON – (ON);

• Кількість контактів – 4 pin;
• Монтаж електричний – під затискач гвинтом М4;

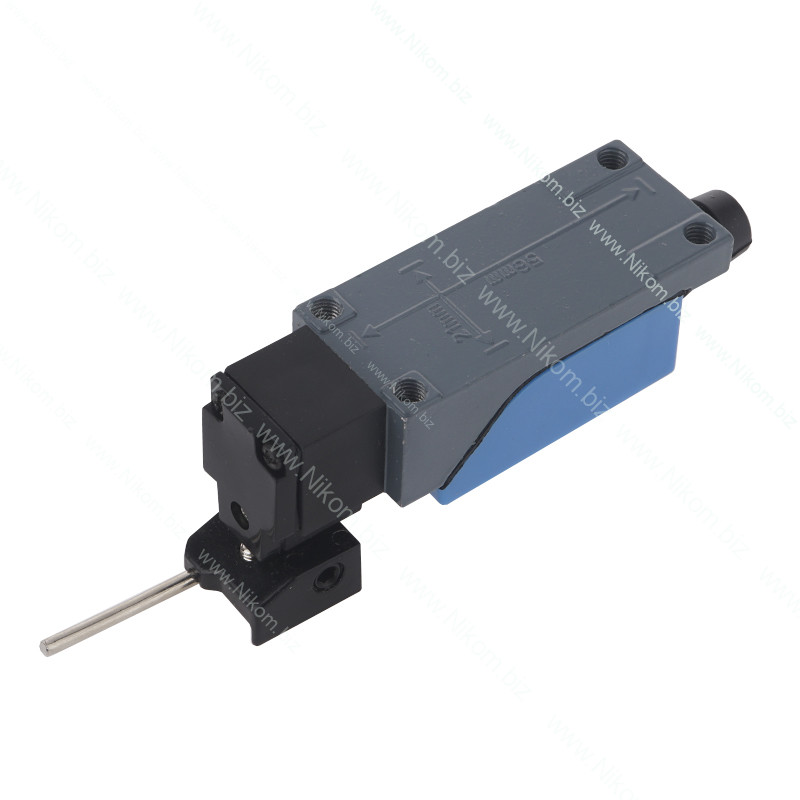

• Монтаж механічний - 4 отвори під гвинт М4;
• Тип важеля - прямий регульований;
• Довжина важеля – від 10 мм до 95 мм;
• Діаметр отвору під кабель – від 6,0 мм до 12 мм;

• Габаритні розміри – 83 х 29 x H46 мм;
