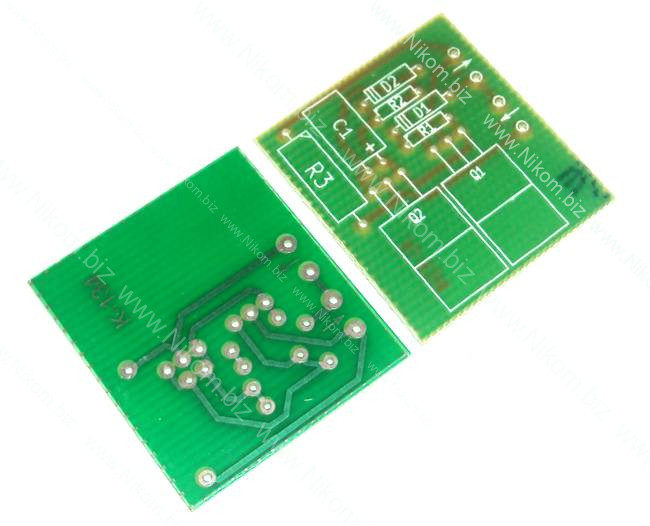

Влаштування плавного включення ламп розжарювання

Даний конструктор дозволяє реалізувати плавне включення навантаження в мережі ~220В, і головним чином призначений для використання спільно з лампами розжарювання потужністю 60...100 Вт. Захищає від кидків струму при включенні, повільно розігріваючи нитку і значно продовжує ресурс лампи.

Технічні характеристики:

• Напруга живлення: 100-280В

• Потужність навантаження: 25-100Вт

• Затримка включення: 0,1...0,3 с

Загальний опис:

При включенні пристрою транзистори Q1 і Q2 закриті, і навантаження живиться меншим струмом, через резистор R3. Поступово, через D1, R1, і вбудовані діоди польових транзисторів заряджається конденсатор C1, і при досягненні напруги 3...5 відкриваються Q1 і Q2, шунтуючи резистор R3, і підключаючи навантаження до мережі безпосередньо.

Примітки:

• УВАГА! Пристрій гальванічно не розв'язаний від мережі! Забороняється торкатися елементів включеної схеми!
