Опис

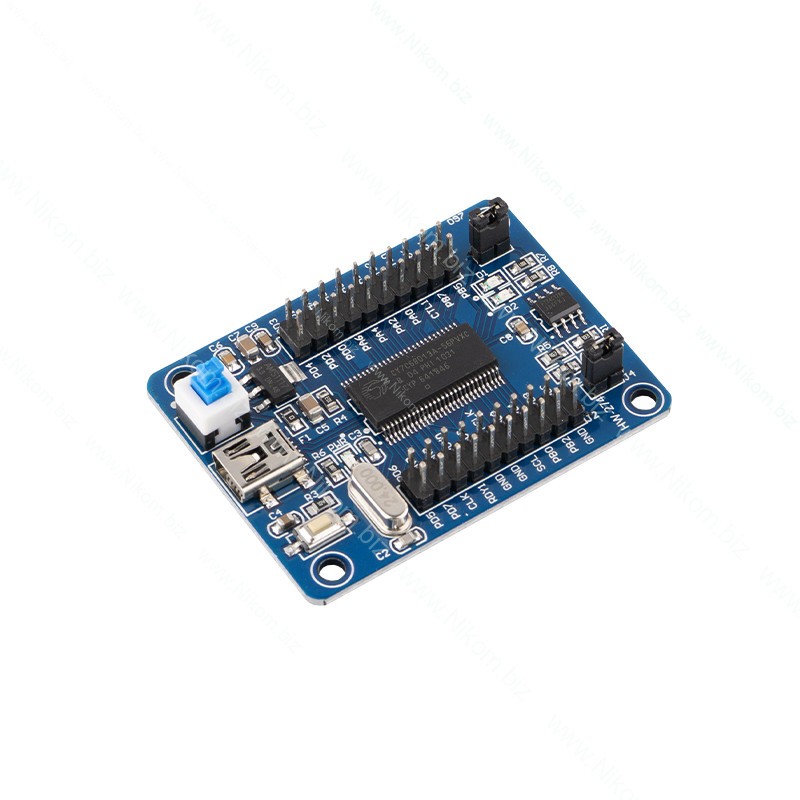

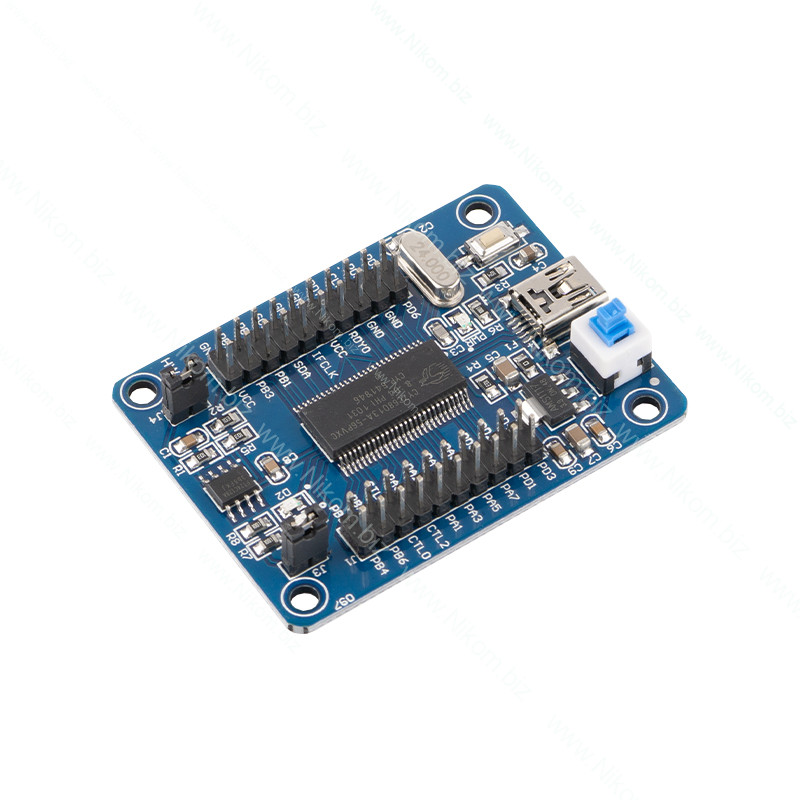

Даний логічний аналізатор використовується для запису, перегляду та аналізу сигналів у цифрових схемах, та автоматичної розшифровки записаних сигналів. CY7C68013A 8-бітний мікроконтролер з ядром 8051 і без вбудованої енергонезалежної пам'яті. Тому програма повинна або щоразу завантажуватися ззовні, або через той самий USB, або використовувати зовнішню EEPROM. Важливим аспектом є те, що при живленні 3.3В усі входи у нас "5V tolerant", тобто можна сміливо подавати сигнали 5В. На платі розташований вимикач живлення плати, кнопка reset та дві перемички J1 та J2. Перемичка J1 подає живлення на діоди D1 і D2, які підключені до контролера. Перемичка J2 найімовірніше змінює адресу мікросхеми, що робить її придатною (перемичка знята) або непридатною (встановлена) до запису через Cypress USB Console.

Технічні характеристики

• Живлення: USB 5V;

• Кількість каналів: 8;

• Частота дискретизації: до 24 МГц;

• Інтерфейс: USB 2.0;

• Підтримка ОС: Windows XP 32-bit, Windows Vista 32-bit 64-bit, Windows 7 32-bit 64-bit, Windows 8 32-bit 64-bit, Mac OS X 10.4 Tiger і вище, Linux, Ubuntu, Fedora або OpenSUSE;

• Працює з логікою: 5V, 3.3V, 2.5V, 2.0V, з 1.8V;

• Габарити: 57 х 41 х 10 мм.
