Опис

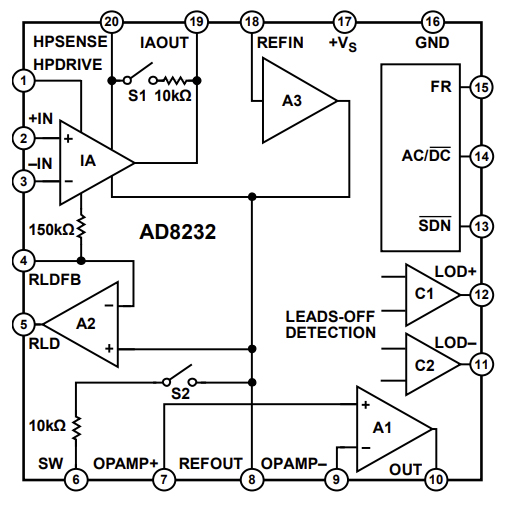

Цей модуль виконаний на основі мікросхеми AD8232 і призначений для вимірювання електричної активності серця (ЕКГ). За допомогою цього модуля можна отримати аналоговий сигнал. Оскільки показання ЕКГ дуже часто бувають дуже шумними, то мікросхема AD8232 працює як операційний підсилювач і дозволяє отримати досить чистий сигнал, що дозволяє коректно рахувати області PR та QT ЕКГ людини.

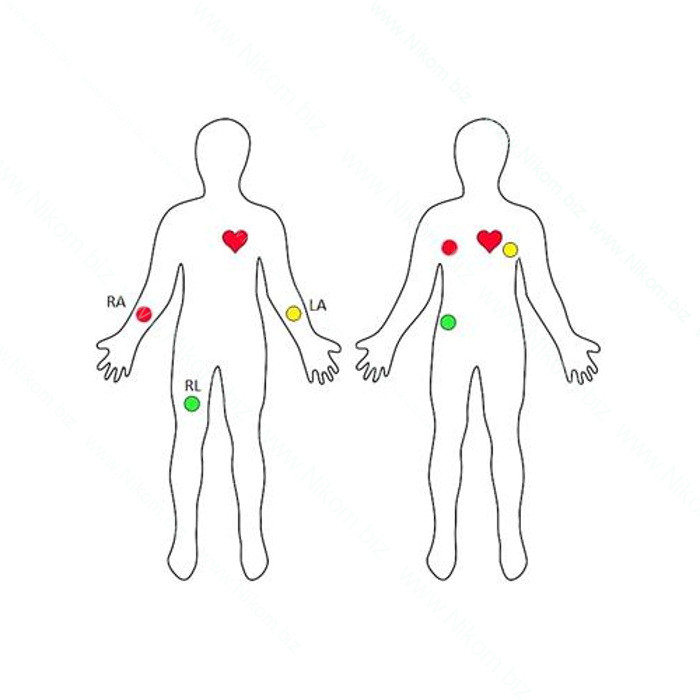

Способи установки електродів, що зчитують, на тіло людини продемонстрований на малюнку вище.

Технічні характеристики

• напруга живлення 2..3,3;
• споживаний струм 170 мА;
• розмір плати модуля (з урахуванням гребінки) 36х28х14 мм.
