Опис

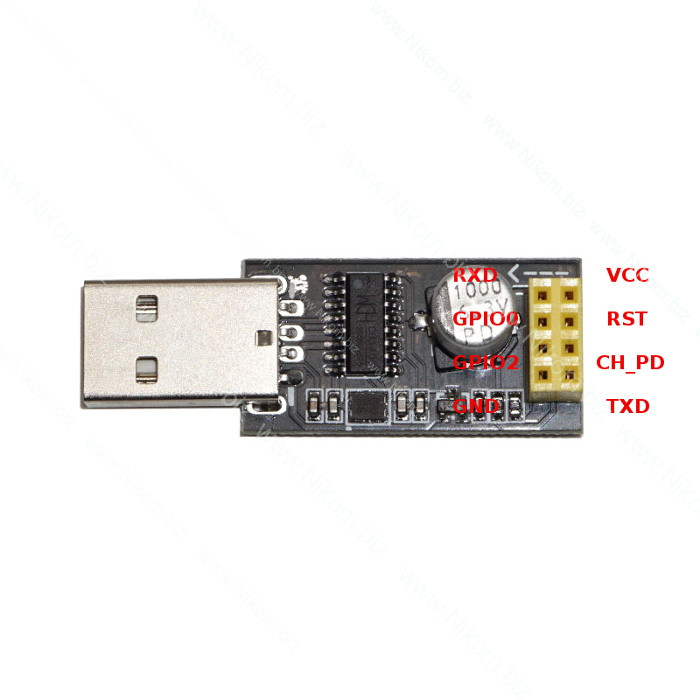

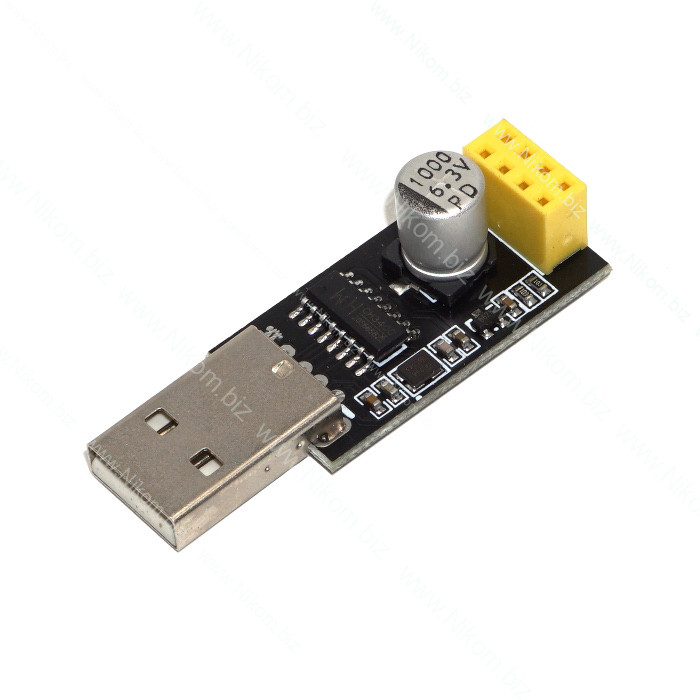

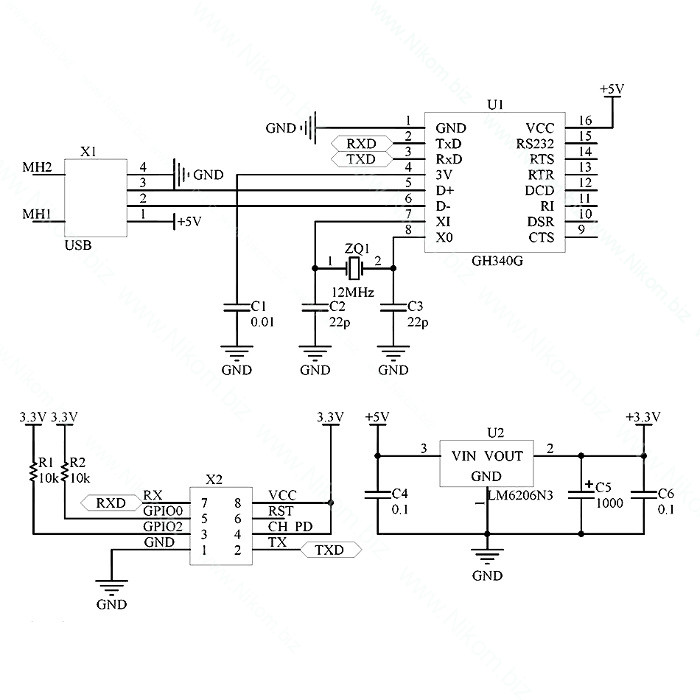

Даний адаптер  розроблений для  модулів ESP-01 (WiFi  ESP8266  ), що містить у собі  перетворювач рівнів та регулятор напруги на 3.3В . Дає можливість підключення модуля  ESP-01 через порт USB комп'ютера або ноутбука. На адаптері є 8-контактний роз'єм (крок 2.54 мм ) для підключення  модуля  ESP-01, який необхідно встановити відповідно до позначення, у напрямку стрілки. Для того, щоб використовувати модуль для прошивки ESP01 (01S), необхідно допрацювати адаптер (тобто потрібно при включенні замкнути GND та GPIO0). Найпростіший варіант це встановити перемикач або джампер, при прошивці переводимо джампер в положення прошивки (замикаємо GND і GPIO0).

Технічні характеристики

• Напруга живлення: 5;
• TTL рівні: 0 – 3,3;
• Максимальний робочий струм: 240 мА;
• Інтерфейс на виході: UART;
• Мікросхема:  CH340;
• Інтерфейс USB 2.0;
• Підтримка операційних систем: Windows XP/7/8/8.1/10;

• Габарити: 50 мм х 18 мм х 14 мм.
