Модуль індикатор рівня сигналу / заряду KA2284
живлення 3.5-15В; 7–10мА; 29х21х12мм; 18-20dB;
61 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Опис

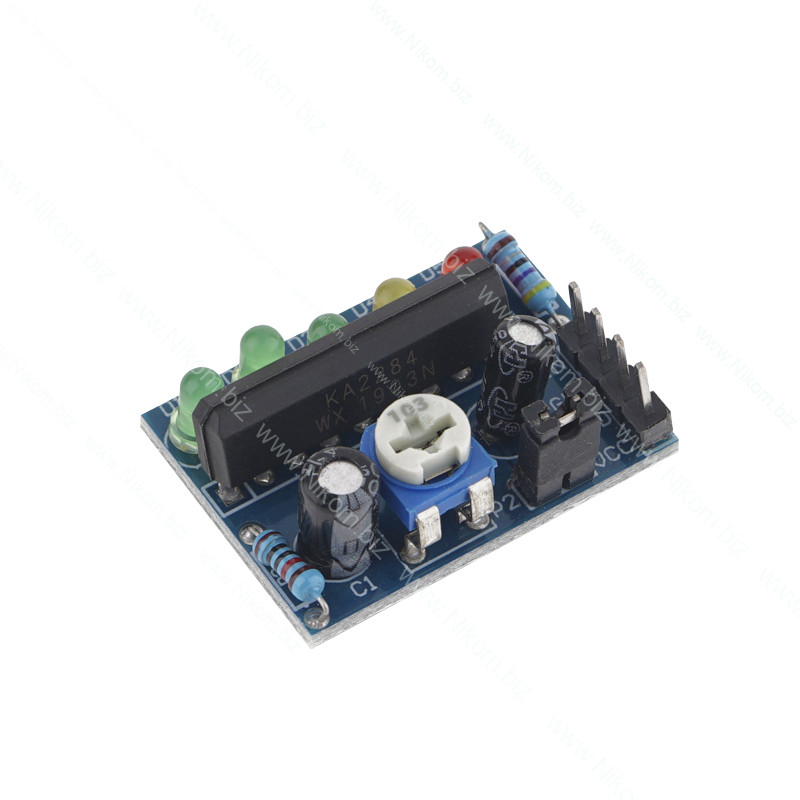

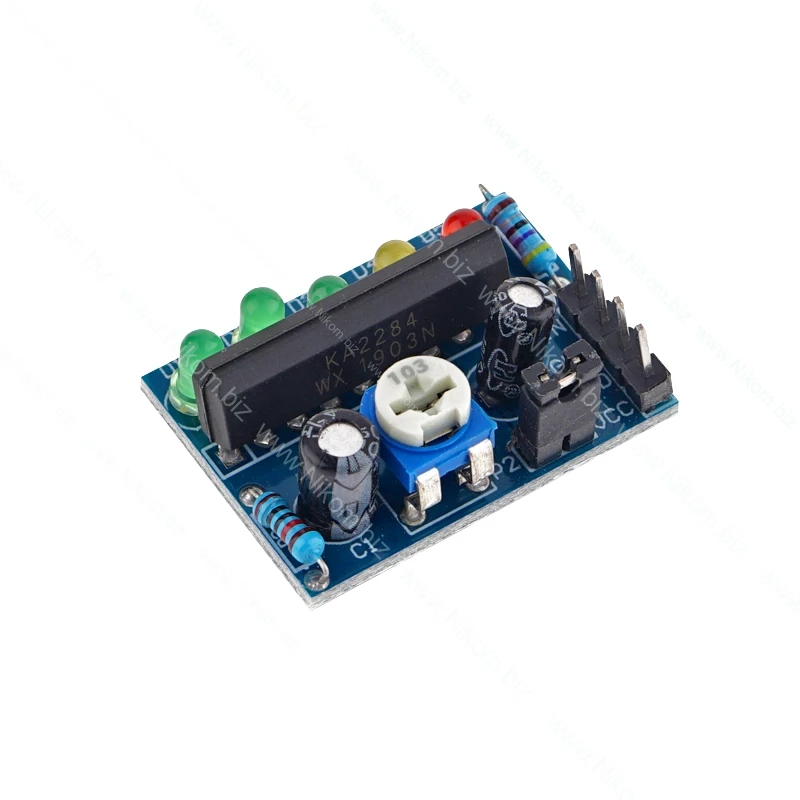

Модуль виконаний на основі мікросхеми KA2284 та призначений для індикації рівня різноманітних видів аналогових сигналів, таких як вихідна потужність, рівень заряду батареї, рівень сигналу на лінійному виході тощо.

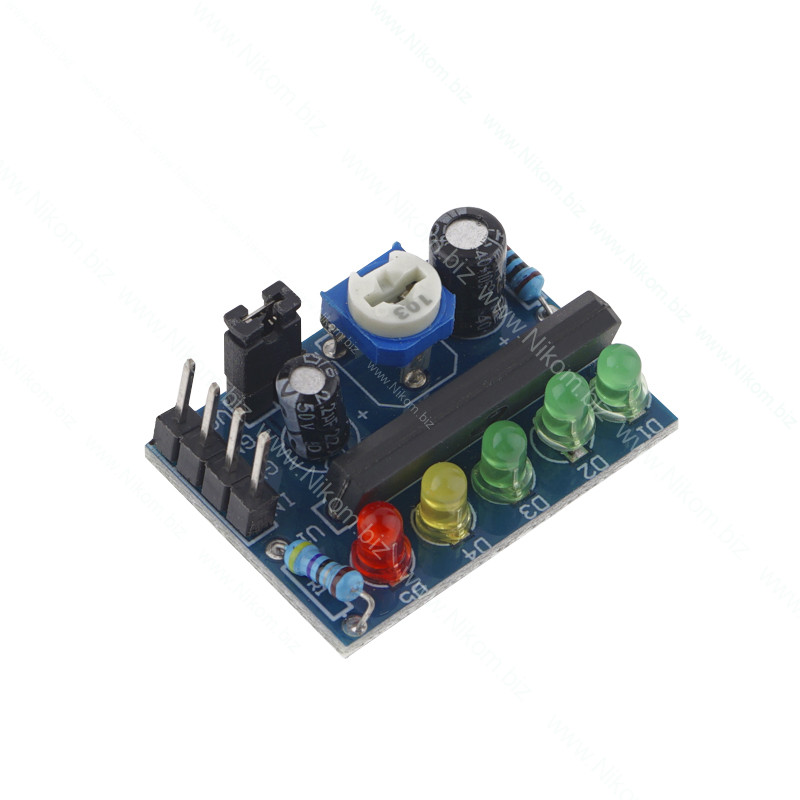

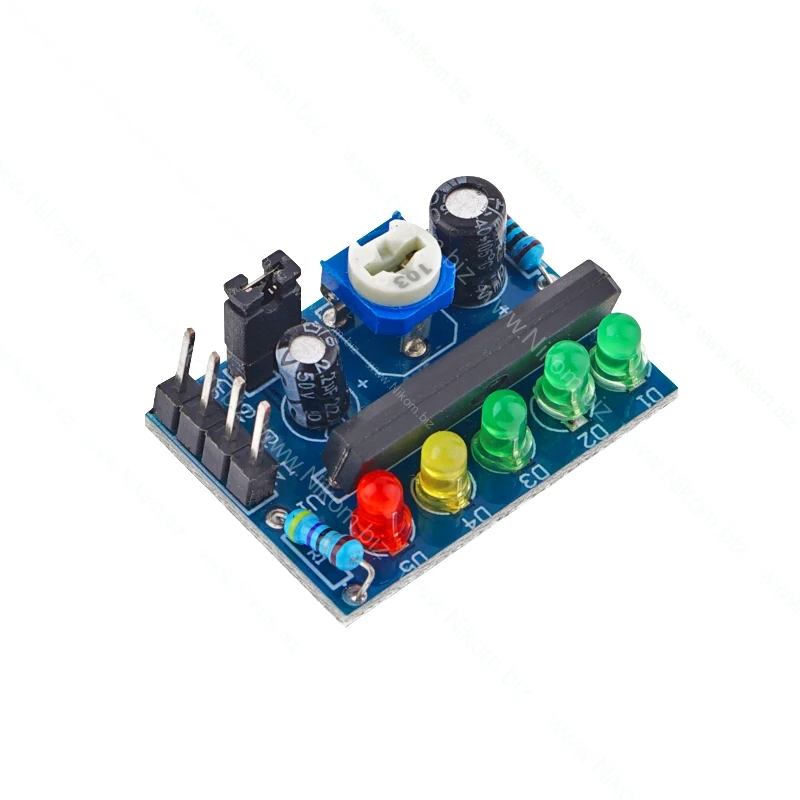

Для встановлення чутливості індикатора використовується встановлений на платі змінний резистор. Для індикації рівня сигналу використовуються:
- три зелені світлодіоди, що символізують низький або нормальний рівень сигналу;
- один жовтий світлодіод, що вказує на граничне допустиме значення;
- один червоний світлодіод, що вказує на максимальний рівень сигналу.
На платі модуля встановлено джампер, під час зняття якого модуль піде в режим змінного струму.
Технічні характеристики
- напруга живлення 3,5..15;
- мінімальна вхідна напруга 50 мВ;
- частотний діапазон 20...20000 Гц;
- діапазон індикації 18..20 dB;
- розміри 28 х 21 х 12 мм.
