Опис

Даний модуль є силовим ключем з польовим транзистором. Він дозволяє замикати і розмикати ланцюг з великою постійною напругою або струмом. Цей транзистор може комутувати струми до 1 А при напрузі на вході 5 В. Також модуль може керувати навантаженням з використанням ШІМ (широтно-імпульсна модуляція). Завдяки цій можливості за допомогою модуля можна змінювати швидкість електродвигуна, яскравість світлодіода тощо.

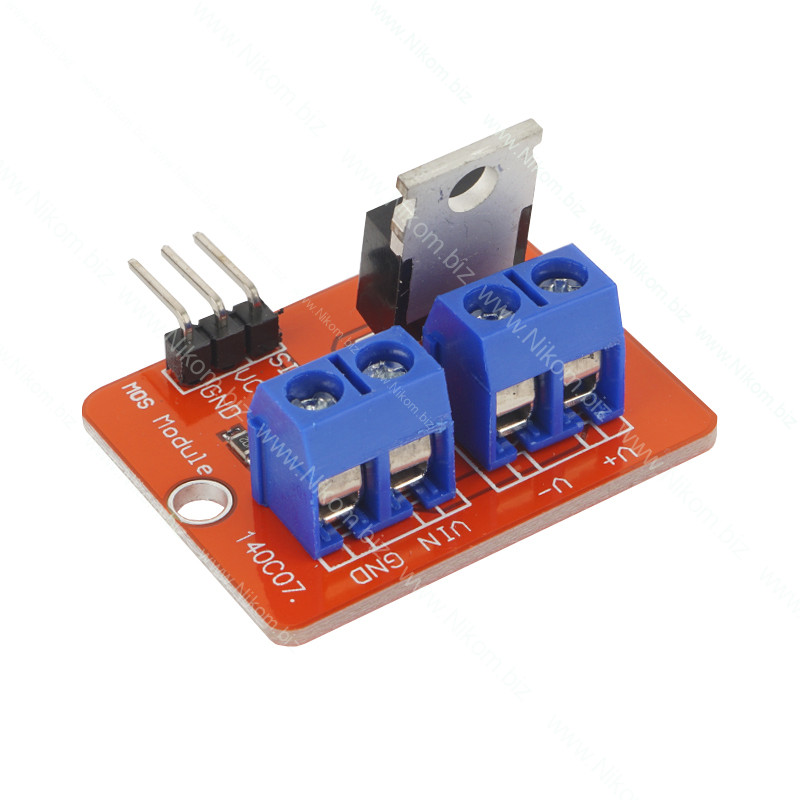

Підключення

• "VCC" - плюс напруги живлення;
• "GND" – загальний провід («земля»);
• "SIG" – сигнал мікроконтролера;
• "V+" - позитивний полюс живлення навантаження;

• "V-" - негативний полюс живлення навантаження

• "VIN" – вихід позитивного полюса навантаження;
• "GND" – загальний провід навантаження («земля»);

Технічні характеристики

• Транзистор- IRF520 ;
• Напруга живлення - 3,3 - 5 В постійного струму
• Керована напруга - до 24 В;
• Максимальний струм – до 5 А (з охолодженням);
• Габарити – 34 х 26 х 22 мм.
