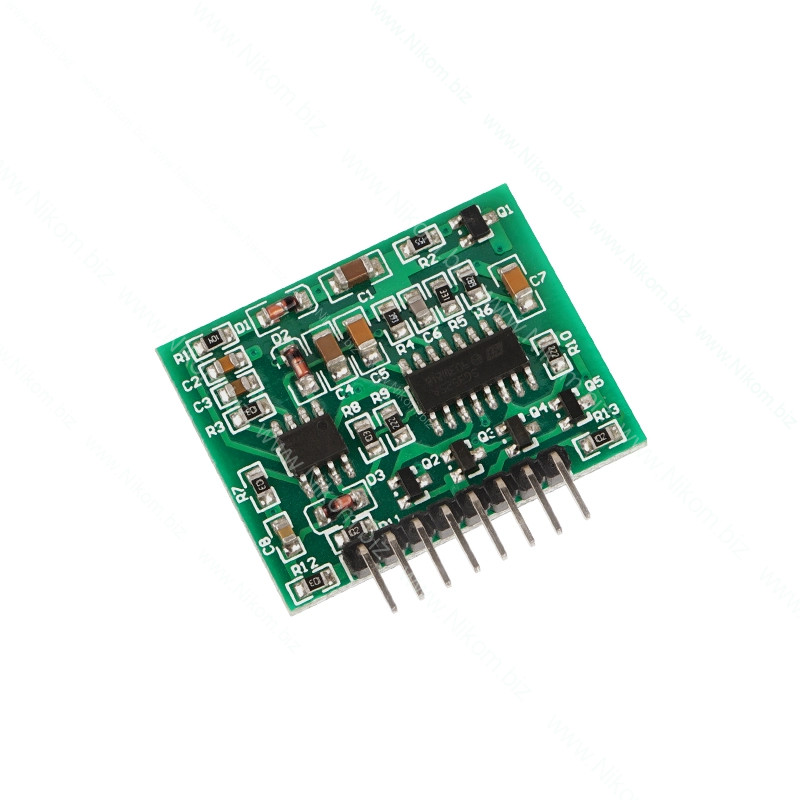

Модуль високочастотний драйвер на SG3525 та LM358

34х27мм; 12–18В; 16–22кГц

Модуль високочастотний драйвер на SG3525 та LM358
на складі 4 шт.
в магазині 5 шт.
код: A310229
Сhina

Модуль високочастотний драйвер на SG3525 та LM358

34х27мм; 12–18В; 16–22кГц


245 грн.
код:

Швидка доставка

Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.

Власний склад

Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.


Додаткова інформація

Опис

Модуль є високочастотним драйвером на основі SG3525 та LM358, призначеним для керування силовими транзисторами (MOSFET або IGBT) в інверторах, імпульсних блоках живлення або DC-DC перетворювачах.

Технічні характеристики

  • Робоча напруга: 12–18 В
  • Робоча частота: 16–22 кГц
  • Розміри: 33,5 × 27 мм
  • Крок контактів: 2,54 мм

Виводи

  • Захист попереднього каскаду
  • Захист попереднього каскаду
  • Живлення +
  • Живлення -
  • Керування силовими транзисторами
  • Керування силовими транзисторами
  • Захист вихідного каскаду
  • Вентилятор (затримка вимкнення)

Функціонал

  • Генерація ШІМ-сигналів для керування силовими транзисторами
  • Регулювання частоти та коефіцієнта заповнення (duty cycle)
  • Посилення та обробка сигналів за допомогою LM358
  • Захист попереднього каскаду від перевантажень
  • Захист вихідного каскаду від перенавантаження та перегріву
  • Керування вентиляторами із затримкою вимкнення
  • Стабільна робота в високочастотних схемах
  • Підходить для використання в інверторах, DC-DC перетворювачах та імпульсних блоках живлення
