Опис

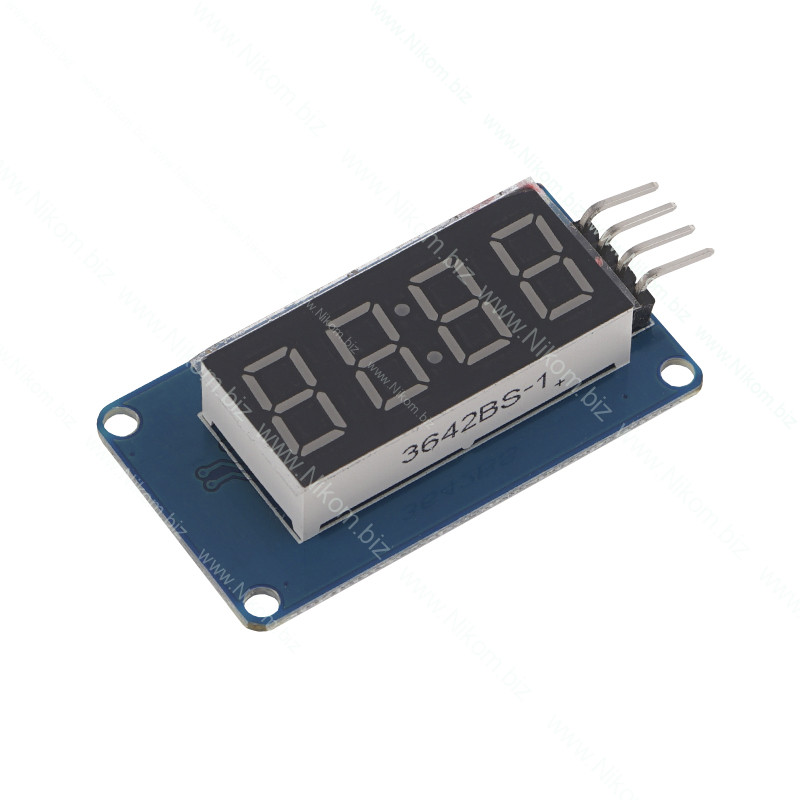

Модуль 4 розрядного семисегментного індикатора зібраний на базі драйвера TM1637 і використовується для виведення цифрової інформації. Драйвер призначений для підтримки зв'язку між модулем 4-ох розрядного семисегментного індикатора та підключеним мікроконтролерним пристроєм. Однією з особливостей модуля є наявність годинника, у вигляді двокрапки, тому він часто застосовується в проектуванні годинника на платформі Arduino. Колір світіння індикації червоний.

Підключення

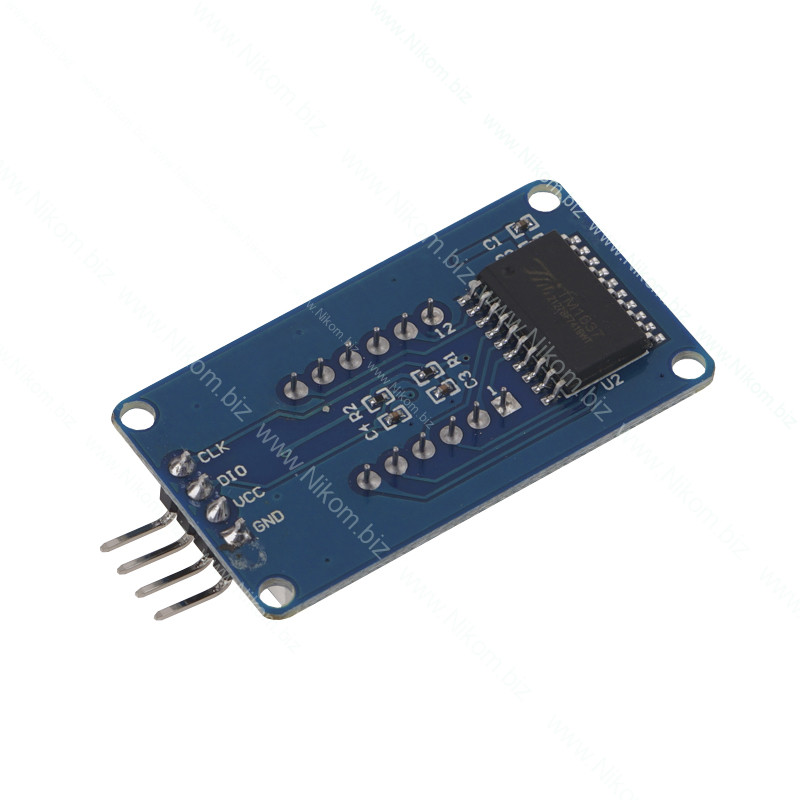

 Модуль підключається до мікроконтролера за допомогою шини I ² C, для цього на платі є 4 виводи

• " VCC " - позитивний полюс живлення модуля;
• "GND" – загальний провід (земля);
• "CLK" - побитовое тактирование;

• " DIO " - шина даних;

Живиться модуль від зовнішнього джерела живлення, платформи Arduino або іншого мікроконтролерного пристрою. Діапазон напруги живлення модуля становить від 3,3 до 5 В.

Для роботи з модулем в середовищі розробки Arduino IDE необхідно встановити бібліотеку « TM1637 » .

Технічні характеристики

• Мікросхема – TM1637;
• Напруга живлення - від 3,3 В до 5,0 В;
• Споживаний струм - 80 мА;
• Дисплей - LED 4-ох розрядний 7-й сегментний;
• Колір світіння – червоний;
• Габарити – 42 x 24 x 12 мм;
