АкціїМодуль генератор прямокутних імпульсів
NE555, регулювання частоти і шпаруватості, 1Гц..200кГц
на складі 15 шт.
в магазині 13 шт.
код: A310193
China
China

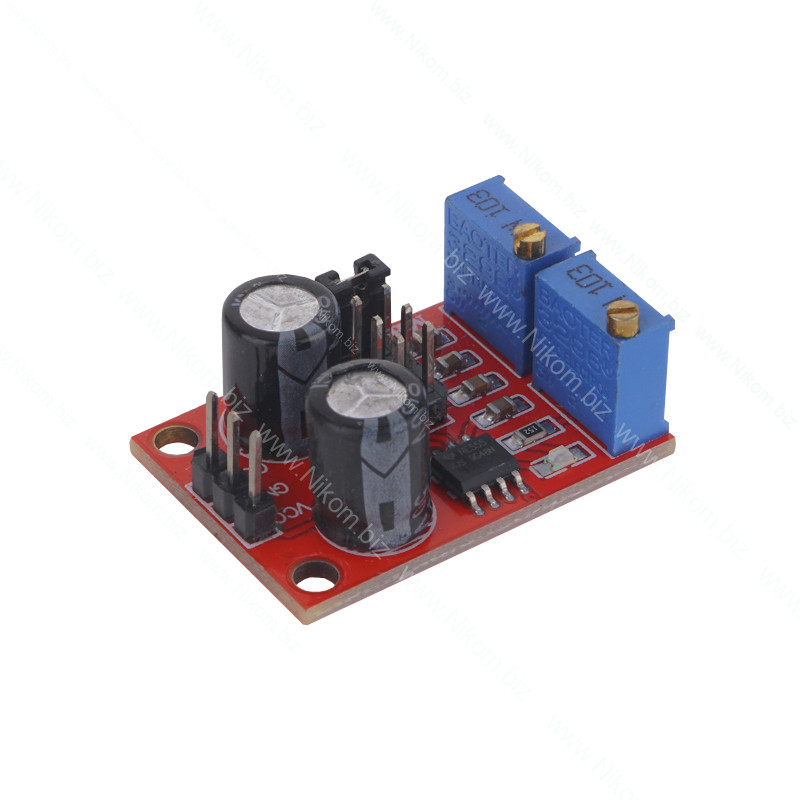

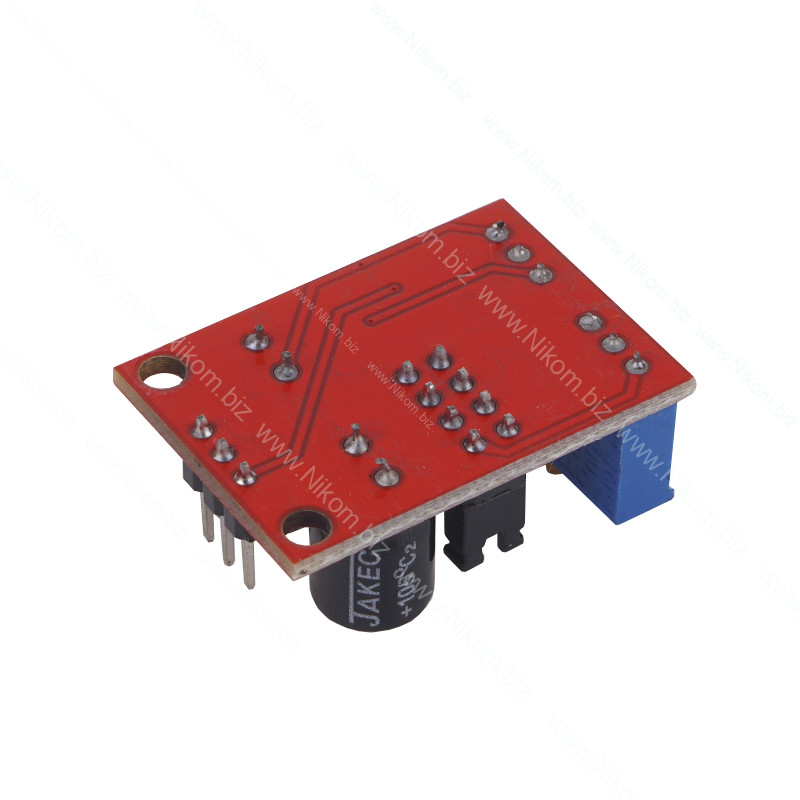

Модуль генератор прямокутних імпульсів
NE555, регулювання частоти і шпаруватості, 1Гц..200кГц
65.5 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Додаткова інформація
Опис

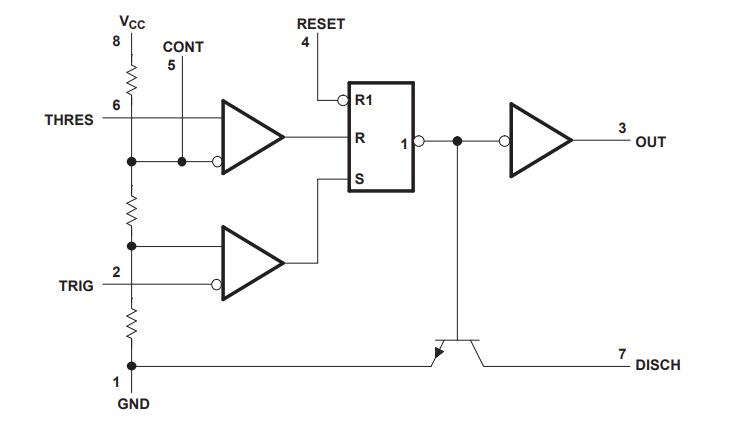

Модуль виконаний на основі мікросхеми NE555 . Цей модуль є генератором прямокутних імпульсів. Діапазон частот розділений на чотири частини, перемикання між якими здійснюється за допомогою джампера:
- від 1 Гц до 50 Гц (на платі позначено L);
- від 50 Гц до 1 кГц;
- від 1 кГц до 10 кГц;
- 10 кГц до 200 кГц (на платі позначено H).

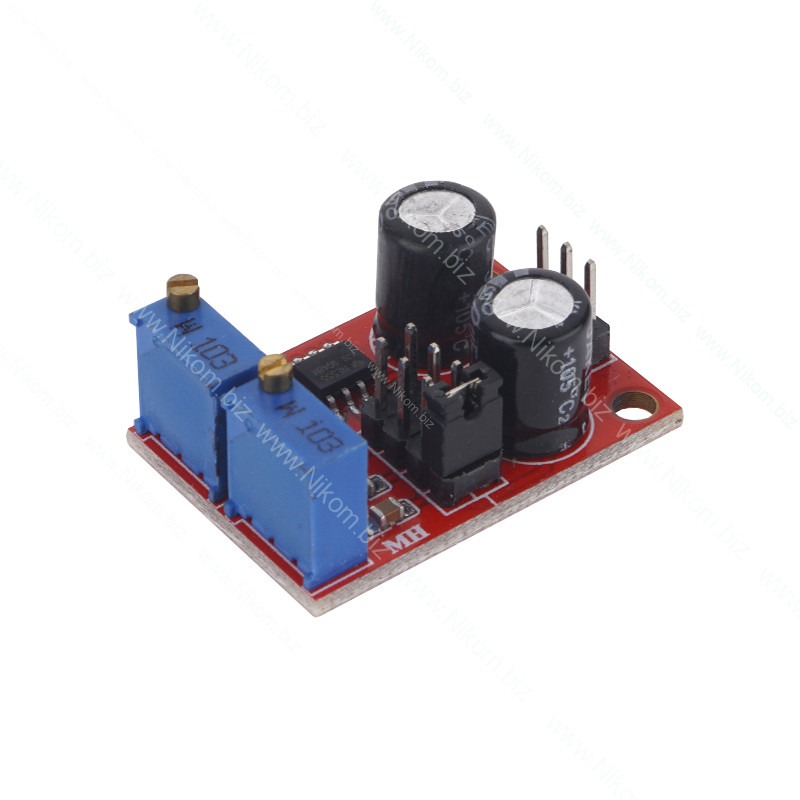

Точне налаштування здійснюється за допомогою встановленого на платі підстроювальних резисторів:
- R1 - підстроювання частоти;
- R2 - регулювання шпаруватості.
Технічні характеристики
- діапазон частот 1 ГЦ..200 кГц;
- напруга живлення 5..15;
- струм споживання у стані спокою 20 мА;
- максимальний струм споживання 200 мА;
- розмір 31х23х16 мм.
