Джойстик з кнопками для Ардуіно Joystick Shield
85х53х40мм; Ucc=3.3-5V(перемикач)
на складі 4 шт.
в магазині 2 шт.
код: A310182
China
China
Джойстик з кнопками для Ардуіно Joystick Shield
85х53х40мм; Ucc=3.3-5V(перемикач)
146 грн.
код:
| Параметр | Значення |
|---|---|
| Тип живлення | активне |
| Тип пристрою | контролер введення |
| Робоча напруга, В | 3.3 - 5 |
| Інтерфейс підключення | аналоговий, цифровий, I2C, RS232 |
Опис

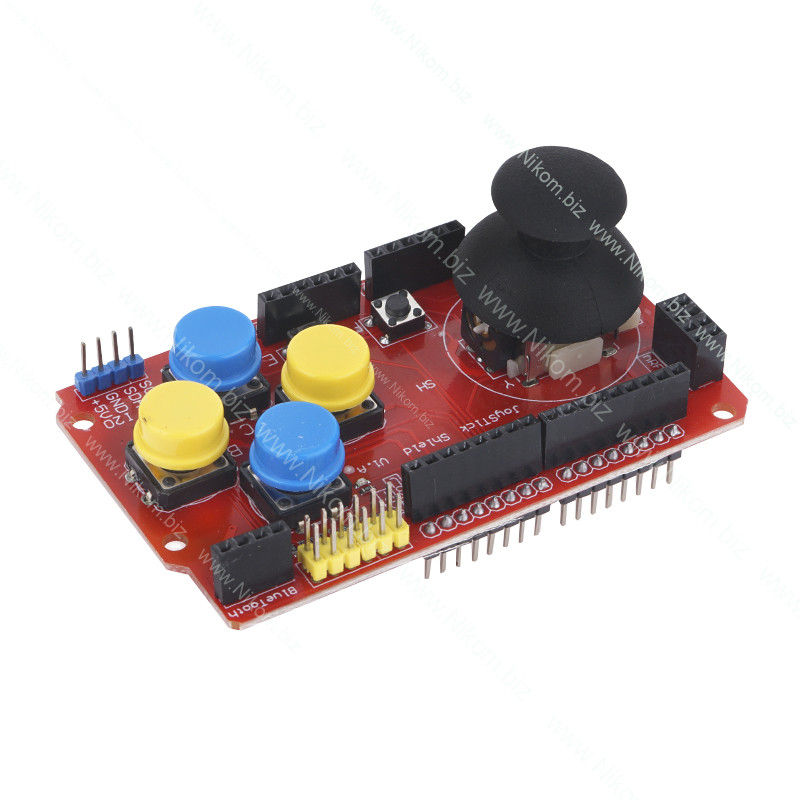

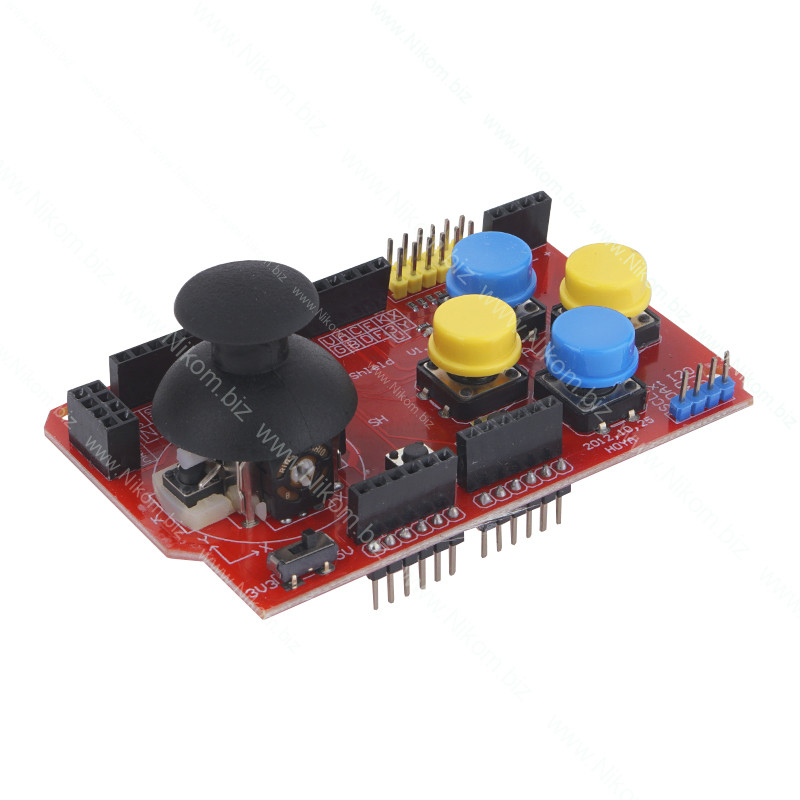

Даний модуль являє собою плату розширення, пристосовану для роботи з налагоджувальними платами сімейства Arduino (Diecimila, Duemilanove, UNO, Mega і т.д.). На платі встановлені чотири кнопки (A, B, C, D), дві додаткові (E, F), а також стик (Вісь X, Вісь Y, кнопка K). При підключенні до налагоджувальної плати Arduino матимемо наступну таблицю відповідності:
| Arduino | A0 | A1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 |
| Джойстик | Ось X | Ось Y | А | Б | C | д | Е | Ф | К |
До плати передбачена можливість підключення наступної периферії:
- РК-дисплей Nokia5110;
- модуль Bluetooth;
- радіомодуль на основі мікросхеми nRF24L01(2,4ГГц).
Крім того, передбачена можливість підключення модуля до зовнішніх пристроїв за допомогою інтерфейсу I2C або RS232.
Для установки напруги живлення (3,3 або 5В) на платі встановлений повзунковий перемикач.
Технічні характеристики
- напруга живлення 3,3 або 5В;
- Розмір 87х54 мм.
