Опис

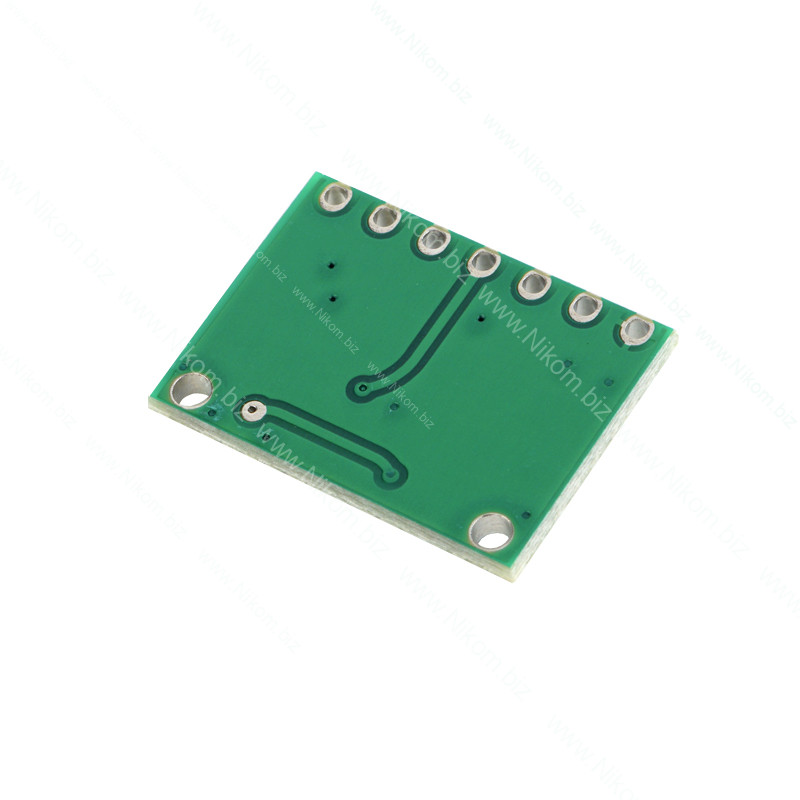

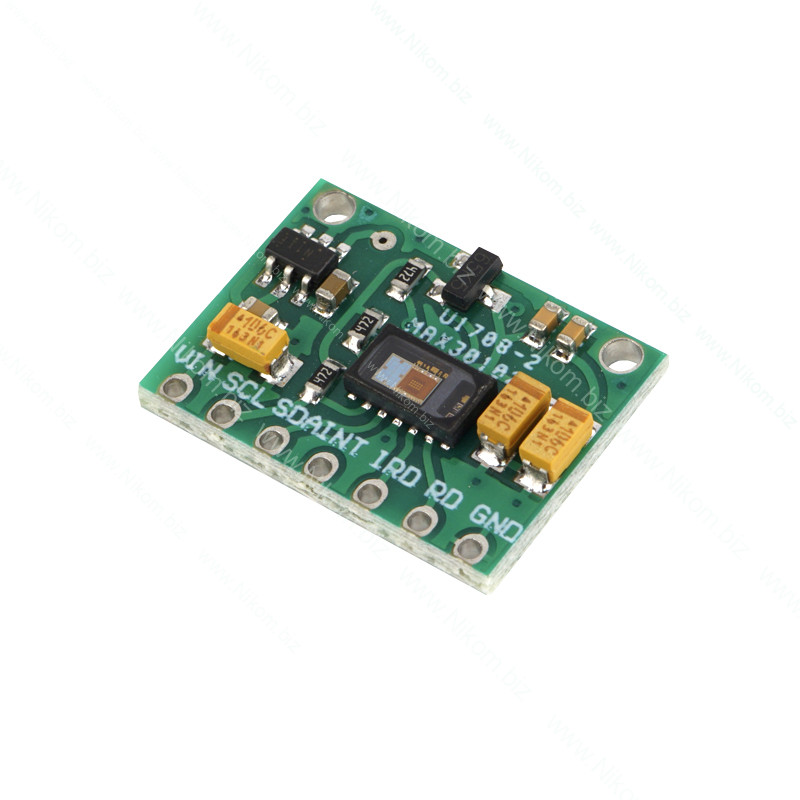

Цей модуль виконаний на основі мікросхеми MAX30102 і є датчиком зчитування частоти серцевих скорочень або пульсової оксиметрії. Зчитування проводиться за допомогою пари світлодіодів (червоного та інфрачервоного) та фотоприймача. Модуль має низькі показники власних шумів, а також придушень засвічення, що дозволяє йому справлятися зі своїми функціями максимально точно.

Для підключення модуля використовуються такі виводи:

• Uin – напруга живлення;
• GND – загальний провід;
• RD – драйвер червоного світлодіода;
• IRD – драйвер інфрачервоного світлодіода;
• SDA – лінія передачі даних;
• SCL – тактування;
• INT – переривання.

Технічні характеристики

• напруга живлення 3,3;
• вимірювання частоти пульсу, насичення крові та SpO2;
• струм, що споживається в режимі вимірювання - 1.2 мА;
• споживаний струм у режимі сну - до 10 мкА;
• максимальна частота інтерфейсу 400 кГц;
• інтерфейс I2C;
• розмір 19х14х3 мм.
