Опис

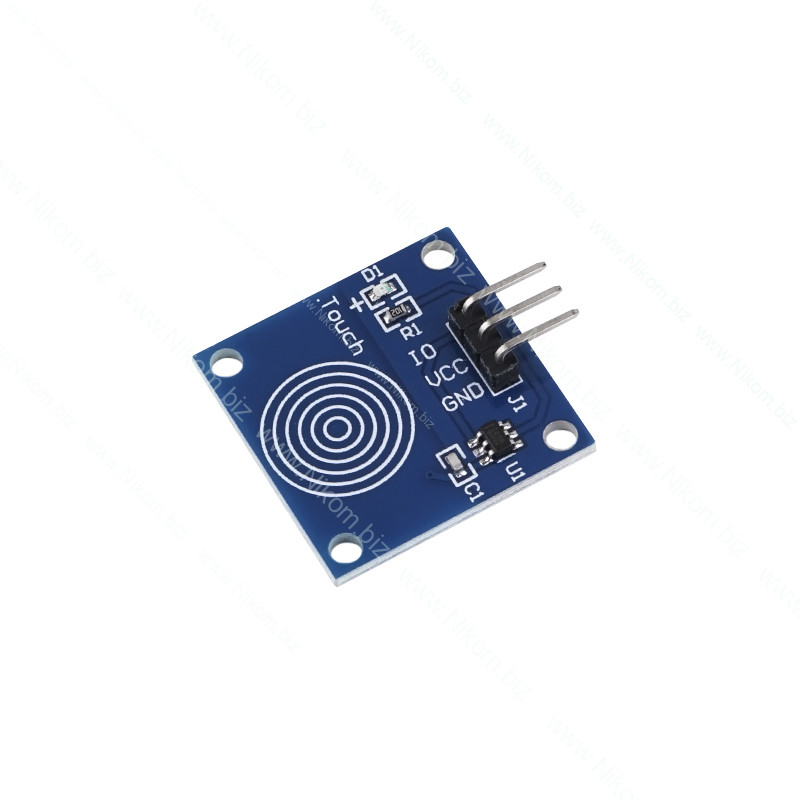

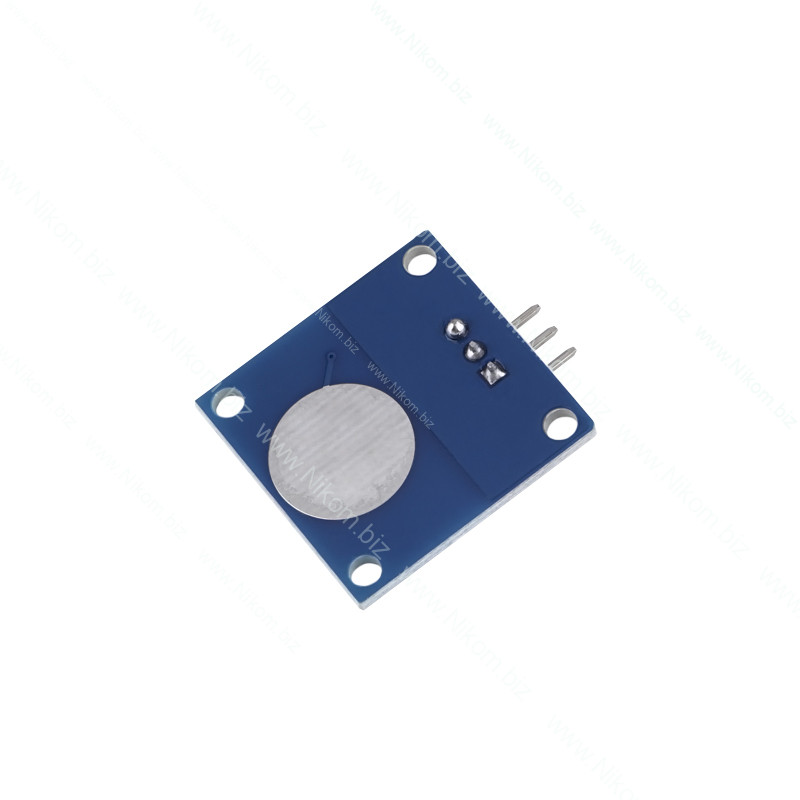

Цифровий ємнісний сенсорний датчик комутатор модуль для Arduino Датчик дотику TTP223B (Сенсорна кнопка) використовується для комутації електричних ланцюгів (вмикач/вимикач), є відмінною заміною на традиційні механічні кнопки (ключи). Відрізняється підвищеною надійністю внаслідок відсутності рухомих частин та низьким енергоспоживанням. Для використання сенсорної кнопки TTP223B необхідно підключити живлення та Arduino контролер, або інший мікропроцесорний керуючий пристрій. На платі знаходиться світлодіод, позначений "D", який спалахує, коли на модуль подається живлення. На платі модуля передбачено чотири отвори для закріплення на плоскій поверхні. Сенсорний майданчик працює за ємнісною технологією. Спрацювання модуля на комутацію походить від торкання пальцем до сенсорного датчика. У стані спокою – на виході модуля низький рівень напруги, при торканні сенсора – з'являється високий рівень напруги. Після 12 секунд бездіяльності модуль переходить у режим зниженого споживання енергії. Датчик дотику TTP223B має один 3-х контактний роз'єм. Позначення контактів -SIG (вихідний цифровий сигнал); - VCC (напруга живлення); - GND (загальний контакт). Живлення модуля здійснюється або від Arduino, а також іншого мікропроцесорного пристрою, або від зовнішнього джерела живлення (блоку живлення). Напруга живлення модуля 2 – 5,5 В.

Технічні характеристики

• Робоча напруга - 2-5,5 В
• Чутливість – 0-50 пФ
• Час відгуку (режим зниженого енергоспоживання) – 220 мс
• Час відгуку (активний режим) – 60 мс
• Габарити - 29х16x2 мм
• Вага – 3 г
