АкціїМодуль ЦАП і АЦП
PCF8591, сумісний з ARDUINO
на складі 16 шт.
в магазині 5 шт.
код: A310129
China
China

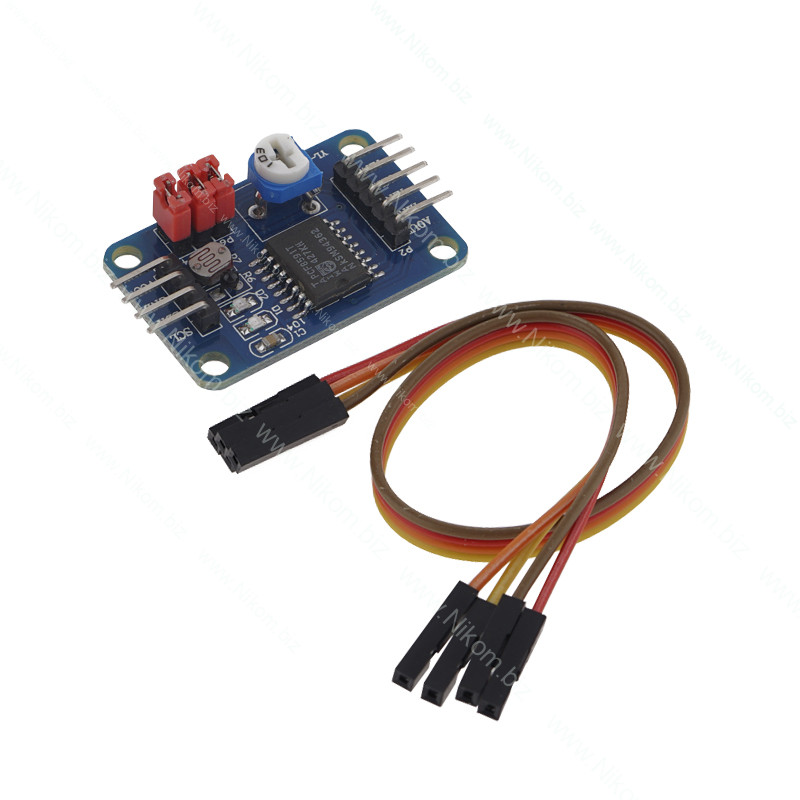

Модуль ЦАП і АЦП
PCF8591, сумісний з ARDUINO
95 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Опис

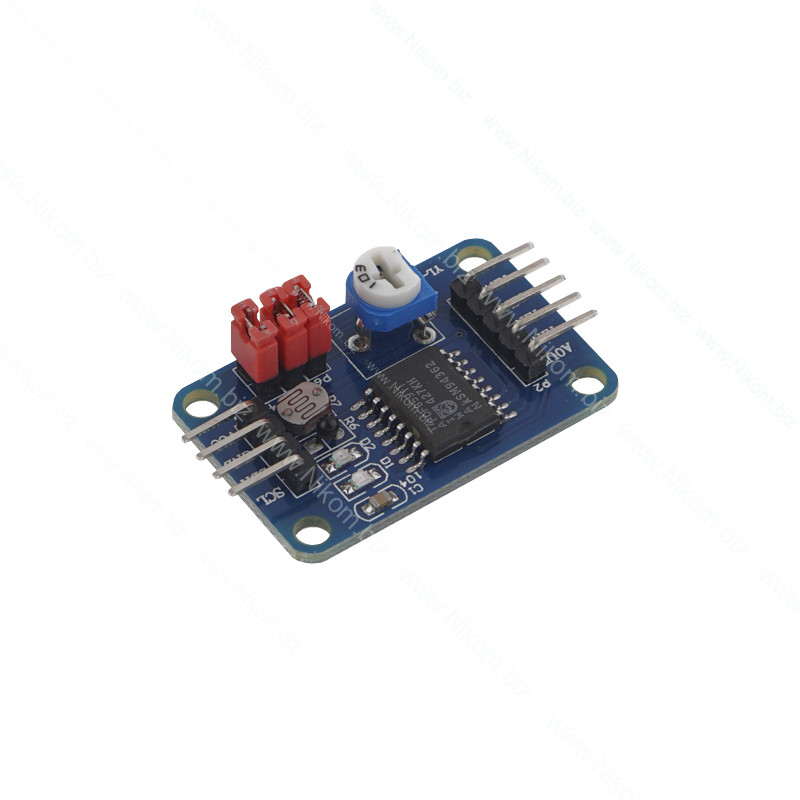

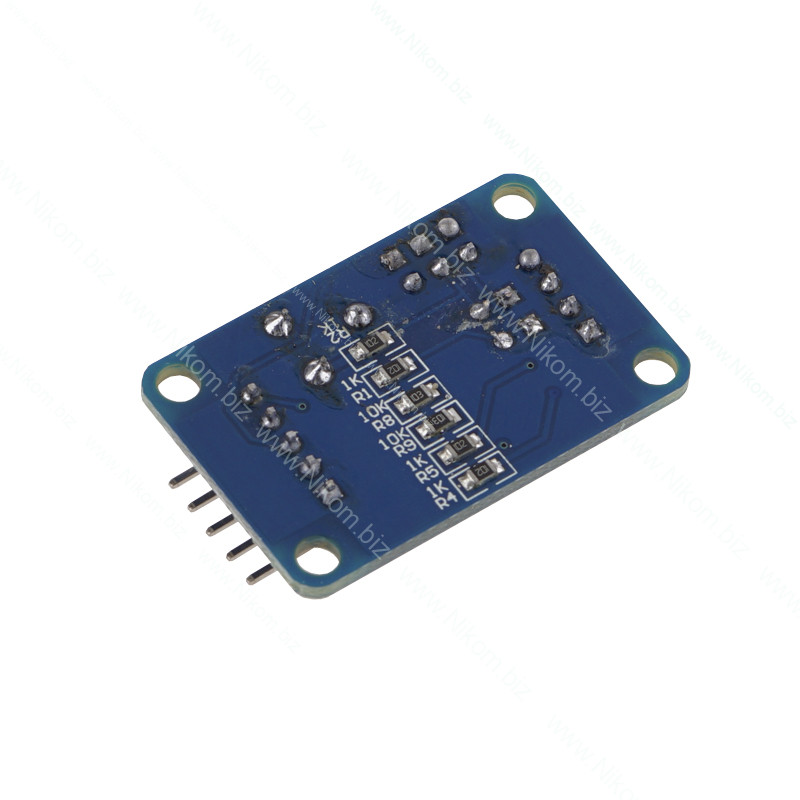

Модуль виконаний на основі мікросхеми PCF8591 і має чотири аналогові входи і один аналоговий вихід, кожен з яких має дозвіл 8-біт. Модуль підключається до мікроконтролера за допомогою інтерфейсу I2C.

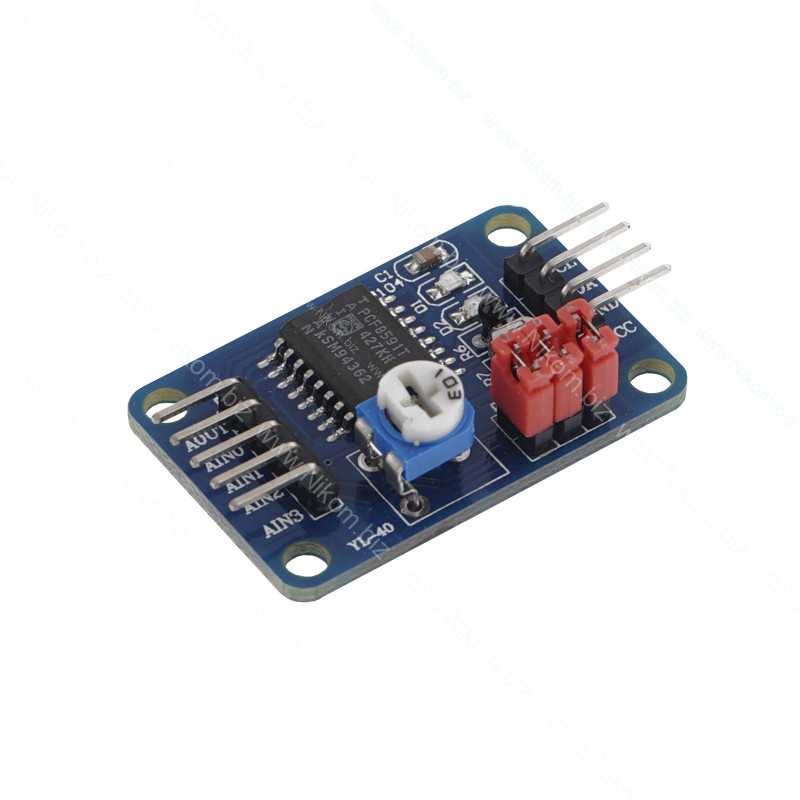

Для підключення модуля на платі педуглянуті наступні виводи:
- AOUT – аналоговий вихід (ЦАП);
- AIN0 – аналоговий вхід (АЦП);
- AIN1 - аналоговий вхід (АЦП);
- AIN2 – аналоговий вхід (АЦП);
- AIN3 – аналоговий вхід (АЦП);
- SCL – лінія зв'язку I2C;
- SCA – лінія зв'язку I2C;
- GND - "-" живлення;
- VCC - "+" живлення.
На платі встановлені підстроювальний резистор 10 кОм, термістор і фоторезистор, які можна підключити до аналогових входів за допомогою перемичок:
- P4 – підключає термістор до входу AIN1;
- P5 – підключає фоторезистор до входу AIN0;
- P6 - підключає підстроювальний резистор 10 кОм до входу AIN3.
Для індикації на платі встановлено два світлодіоди:
- червоний – індикація живлення;
- зелений – індикація сигналу на аналоговому виході AOUT.
Технічні характеристики
- напруга живлення DC 2,5..6;
- інтерфейс підключення I2C;
- розмір 40х24х12 мм.
