Опис

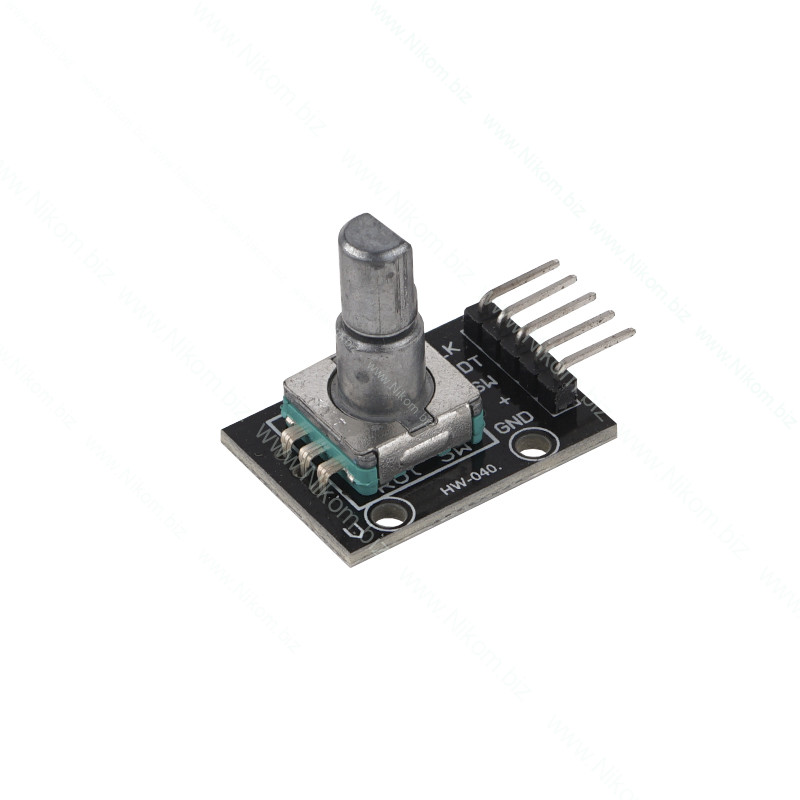

Даний  модуль сумісний з будь-якими налагоджувальними платами  ARDUINO . Може застосовуватися як елемент управління   приладу, що  розробляється , або виконувати  інші функції, передбачені алгоритмом розробника. Принцип роботи енкодера полягає в зміні положень перемикачів. Один перемикач відповідає за з'єднання виводів A та B, а другий за контакти B та C. Кожна зміна положення осі датчика змінює стан перемикачів. Крім того, енкодер має кнопку, яка спрацьовує при натисканні на вал. Кнопка може використовуватися для вибору пунктів меню пристрою або зміни чутливості датчика.

Технічні характеристики

• робоча напруга: 3..15 VDC;
• число імпульсів на оборот: 20;
• Габарити: 30 х 20 х 23 мм.

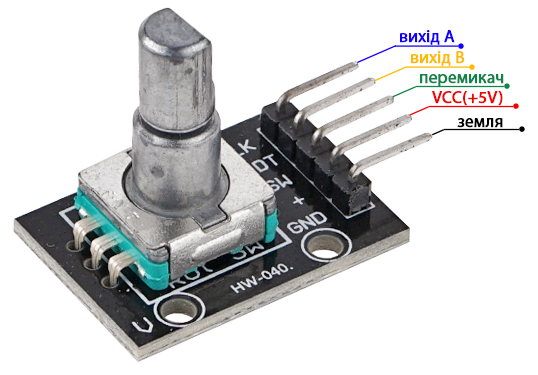

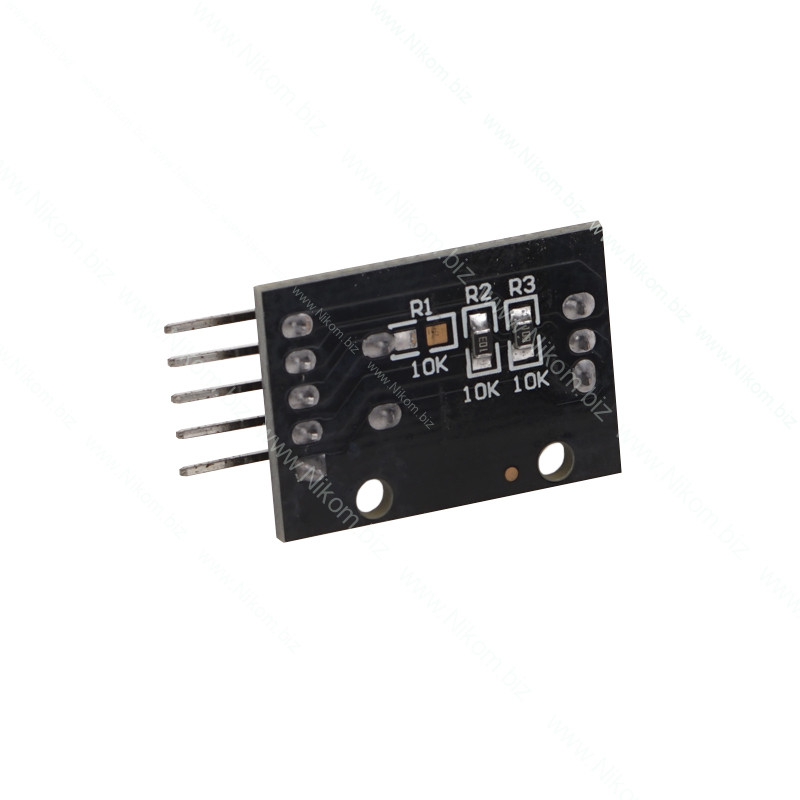

Особливості підключення

• CLK: контакт A енкодера;
• DT: контакт B енкодера;
• SW: визначає стан кнопки;
• VCC (+): напруга живлення;
• GND: «земля» (контакт C).
